H312KIT
Recinto de
Centro de
Servicio
Instrucciones
de Instalación

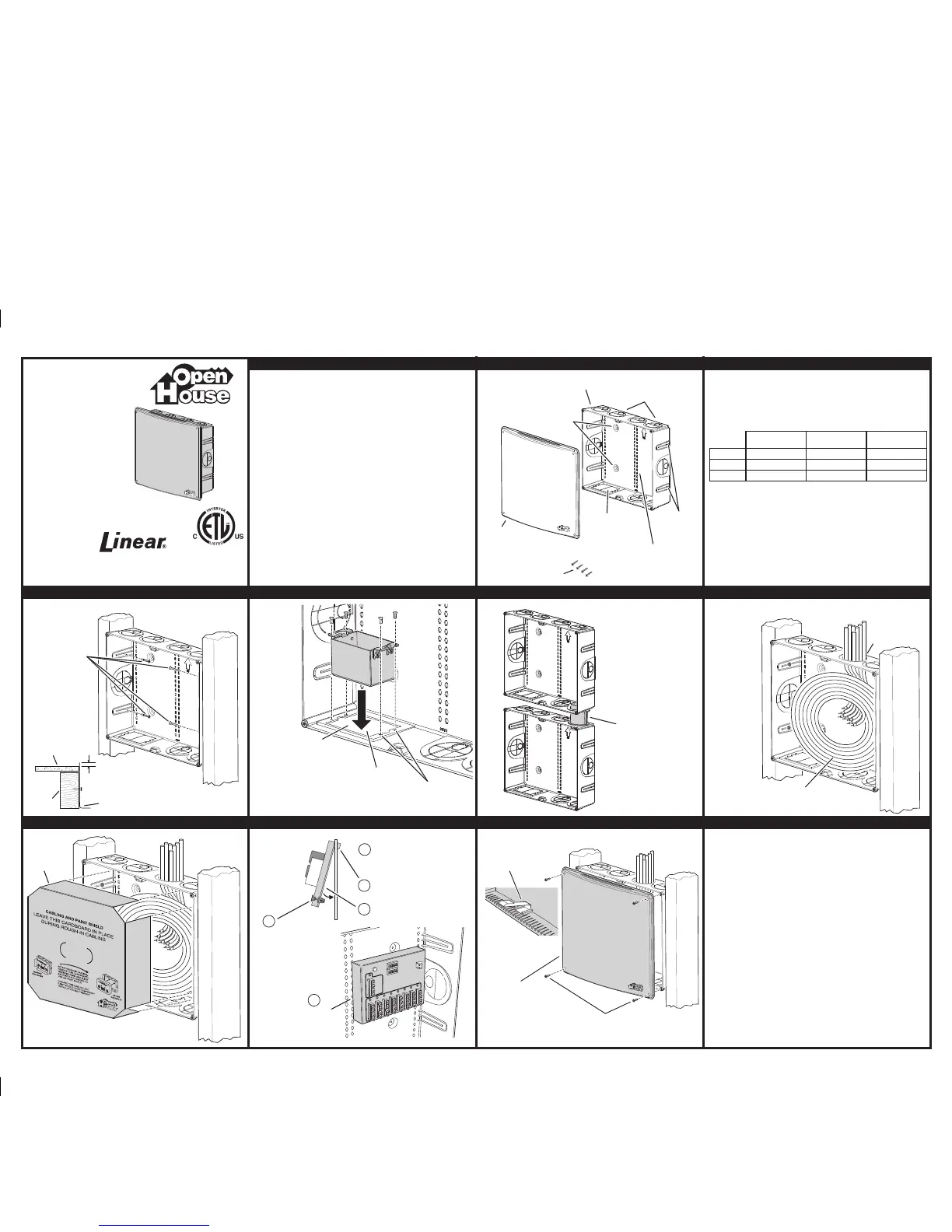

1. DESCRIPCIÓN DEL PRODUCTO
El recinto Modelo H312KIT es un recinto de centro de servicio de cableado
estructurado verifi cado por ETL que incluye 19 pulgadas (483 mm) de
rejilla con capacidad de montaje en dos columnas de 9-1/2” (241 mm).
Los módulos de cableado estructurado tipo OpenHouse y Channel Plus se
encajan fi rmemente en la rejilla de montaje del recinto.
El recinto se monta en la pared entre montantes con separación estándar de
16 pulgadas (406 mm), o también puede ser montado sobre la superfi cie. El
sistema de montaje “Flexi-Mount” comprende cuatro lengüetas o salientes
fl exibles de montaje a los lados del recinto. Las lengüetas “Flexi-Mount”
compensan la variación en las separaciones entre montantes y permiten
ajustar la profundidad del recinto para su montaje al ras tomando en cuenta
los espesores de los paneles de yeso o tablarroca.
Se suministra con el recinto una tapa de instalación a presión que puede
clausurarse con tornillos. La tapa ventilada tiene un interior realzado, lo cual
facilita el cableado y un mejor enfriamiento de los componentes.
Se proporcionan ocho discos removibles o destapaderos para conduit de
combinación (cuatro por el lado superior, dos por el lado inferior y uno a
cada lado) que aceptan los herrajes ya sean para conduit de 2” (51 mm)
o de 1/2” (12.7 mm). El recinto tiene un disco removible o destapadero
adicional en el fondo para montar una caja de empalmes de un elemento
para la instalación del tomacorriente de CA.
2. CARACTERÍSTICAS DEL RECINTO 3. RECOMENDACIONES DE PRECABLEADO
4. MONTAJE DEL RECINTO 5. INSTALACIÓN DE LA CAJA DE EMPALMES OPTATIVA 6. ACOPLAMIENTO DE RECINTOS OPTATIVOS 7. INSTALACIÓN DE CABLES
8. INSTALACIÓN DEL PROTECTOR DE PINTURA 9. INSTALACIÓN DEL MÓDULO 10. INSTALACIÓN DE LA TAPA GARANTÍA LIMITADA
Linear LLC garantiza que este producto OpenHouse está libre de vicios ocultos en materiales y mano de obra
durante 15 años. El plazo será medido mediante el uso del código de fecha etiquetado sobre el producto.
Linear LLC no se responsabiliza por daños al producto resultantes del manejo, apilamiento y almacenamiento
incorrectos del producto por el comprador. Se limitan todas las garantías implícitas que surjan de la venta
del producto incluyendo las garantías de comerciabilidad y de adecuación a un fi n específi co. Linear no será
responsable por cualquier pérdida, daños o gastos ya sean resultantes, incidentales o especiales que pudieran
surgir del uso o de la incapacidad de uso de este producto. Algunos estados y países no permiten limitaciones
o plazos específi cos para la duración de una garantía implícita o la exclusión o limitación de daños resultantes,
incidentales o especiales, por lo que las exclusiones descritas anteriormente pueden no corresponder. La
garantía de Linear LLC otorga derechos legales específi cos además de otros derechos que pudieran existir y
variar de estado a estado y de país a país.
La garantía se limita a la reparación o el reemplazo de productos devueltos, con fl ete pagado previamente, a
Linear LLC; NO HAY PREVISIONES PARA COSTO DE MANO DE OBRA O PARA OTROS REEMBOLSOS
DE CUALQUIER ÍNDOLE.
1. La garantía no cubre las fallas debidas al maltrato de productos, tales como por negligencia, uso incorrecto
y descargas eléctricas incluyendo daños causados por rayos, daños por agua y otros daños resultantes de
desastres naturales. La forma más común de maltrato de productos son los daños producto de descargas
eléctricas causadas por rayos.
2. La garantía también será anulada por toda alteración del código de fecha, etiquetas u otras marcas en el producto.
3. Los productos que sean dañados durante su transporte a Linear LLC debido a empaque incorrecto o por acciones
del transportista no serán cubiertos bajo la garantía. Si el producto fue dañado o extraviado por el transportista, es
responsabilidad del remitente generar un reclamo ante el transportista.
4. El usuario es responsable de todos los costos de mano de obra relacionados con la remoción, reinstalación y la
devolución del producto a Linear LLC.
Linear LLC, a opción propia, reparará o reemplazará el producto defectuoso. Los reemplazos serán hechos con
productos renovados o con defectos en su apariencia si no se tiene disponible un reemplazo exacto; Linear LLC, a
opción propia, seleccionará el producto equivalente más apropiado. El usuario es responsable de los cargos por fl etes
hasta Linear LLC. Linear LLC devolverá el producto reparado o el reemplazo bajo la garantía mediante transporte
terrestre de UPS o servicio equivalente. El cliente podrá pagar los costos adicionales de entrega el segundo día
o el día siguiente.
Todos los productos devueltos para servicio bajo la garantía requieren un Número de Autorización de Devolución
de Producto (RPA#). Contacte a los Servicios Técnicos de Linear al teléfono 1-800-421-1587 para obtener un
número RPA# y otros detalles importantes.
PRINTER’S INSTRUCTIONS:
INSTR,INSTL,H312 - LINEAR P/N: 227554 B - INK: BLACK - MATERIAL: 20 LB. MEAD BOND - SIZE: 11.000” X 8.500” - SCALE: 1-1 - SIDE 2 OF 2
(760) 438-7000
EEUU y Canadá (800) 421-1587 y (800) 392-0123
FAX sin costo alguno: (800) 468-1340
www.linearcorp.com
RECINTO
DISCOS REMOVIBLES
DE COMBINACIÓN DE
2”/1/2” (8 EN TOTAL)
SALIENTES
“FLEXI-MOUNT”
(4)
REJILLA DE
MONTAJE
OPENHOUSE
DISCO REMOVIBLE
PARA CAJA DE
EMPALMES DE
UN ELEMENTO
TORNILLOS PARA
LA TAPA (4)
TAPA DE
RECINTO
VENTILADA
ORIFICIOS PARA
MONTAJE EN
SUPERFICIE (4)
RECINTO
FIJE EL RECINTO A
LOS MONTANTES
CON CUATRO
TORNILLOS
PANEL DE YESO
AJUSTE LA PROFUNDIDAD A
1/8” (3.2 mm) POR ENCIMA
DEL PANEL DE YESO
MONTANTE
PRECAUCIÓN: EL
TOMACORRIENTE DE CA
Y EL CABLEADO DE CA
DEBEN SER INSTALADOS
POR UN CONTRATISTA
ELÉCTRICO CON LICENCIA
QUITE EL DISCO
REMOVIBLE DEL
RECINTO
INSTALE LA CAJA
DE EMPALMES DE
UN SOLO ELEMENTO
AFIANCE CON
CUATRO
TORNILLOS
PASE LOS CABLES
A TRAVÉS DE LOS
ORIFICIOS EN EL
RECINTO HACIA SU
INTERIOR
DESMONTE EL
PROTECTOR DE
CARTÓN PARA
PINTURA
GUÁRDELO
PARA SU USO
POSTERIOR
ENROLLE LOS CABLES
SE PUEDEN UNIR MÚLTIPLES
RECINTOS UNOS A LOS OTROS
MEDIANTE EL USO DE UNO O
MÁS TUBOS DEACOPLAMIENTOS
DE 2 PULGADAS (51 mm) MODELO
H271 DE OPENHOUSE
TUBO DE
ACOPLAMIENTO H271
INVIERTA LAS SALIENTES DEL PROTECTOR DE
PINTURA Y DESLICE EL PROTECTOR EN EL RECINTO
PROTECTOR
DE PINTURA
2
4
5
1
3
DESPUÉS DE PINTAR LA
PARED QUITE Y DESECHE
EL PROTECTOR DE PINTURA
ENGANCHE EL MÓDULO EN
LA REJILLA
GIRE EL MÓDULO HASTA
COLOCARLO CORRECTAMENTE
PRESIONE EL BOTÓN
PARA ENCLAVAR EL
MÓDULO EN LA REJILLA
EL MÓDULO INSTALADO
YA ESTA LISTO PARA
SU CONEXIÓN
INSTALE CUATRO
TORNILLOS PARA
LA TAPA (OPTATIVO)
PRESIONE AMBOS
SUJETADORES EN LAS
RANURAS DE LA TAPA
INSERTE LA TAPA
EN EL RECINTO
Los cables en una instalación de cable estructurado OpenHouse son “corridos” desde las diversas
habitaciones hasta el sitio donde se encuentra el recinto del centro de servicio. Generalmente se
utilizan dos tipos de cable para los dispositivos de comunicación y entretenimiento: Cable Cat-5e de
4-UTP (cuatro Pares Trenzados No Blindados) para datos de red Ethernet, sistema intercomunicador
o hasta cuatro líneas de teléfono. Cable RG-6 coaxial para televisión (por cable o antena), disco
de satélite, módem de cable, audio, video y señales de modulador RF (de radiofrecuencias) de
audio/video (AV).
La siguiente tabla contiene recomendaciones para el precableado de habitaciones.
HABITACIÓN TÍPICA CENTRO DE
ENTRETENIMIENTO
OFICINA EN
CASA
BUENO
1 Cat-5e / 1 RG-6 1 Cat-5e / 3 RG-6 1 Cat-5e / 2 RG-6
MEJOR
2 Cat-5e / 1 RG-6 2 Cat-5e / 3 RG-6 2 Cat-5e / 2 RG-6
LO MEJOR
2 Cat-5e / 2 RG-6 3 Cat-5e / 3 RG-6 3 Cat-5e / 3 RG-6
Bueno...
Habitación típica: teléfono, televisión
Centro de entretenimiento: telêfono, receptor de satélite, moduladores AV
Ofi cina en casa: teléfono, televisión, módem de cable
Mejor...
Habitación típica: teléfono, televisión, red Ethernet, intercomunicador
Centro de entretenimiento:
teléfono, televisión, red Ethernet, receptor de satélite, moduladores AV
Ofi cina en casa:
teléfono, televisión, red Ethernet, módem de cable, intercomunicador
Lo Mejor...
Habitación típica:
teléfono, televisión, red Ethernet, receptor de satélite, intercomunicador
Centro de entretenimiento: teléfono, televisión, red Ethernet,
receptor de satélite
, moduladores
AV, datos rápidos
Ofi cina en casa: teléfono, televisión, red Ethernet,
receptor de satélite
,
módem de
cable
, intercomunicador
