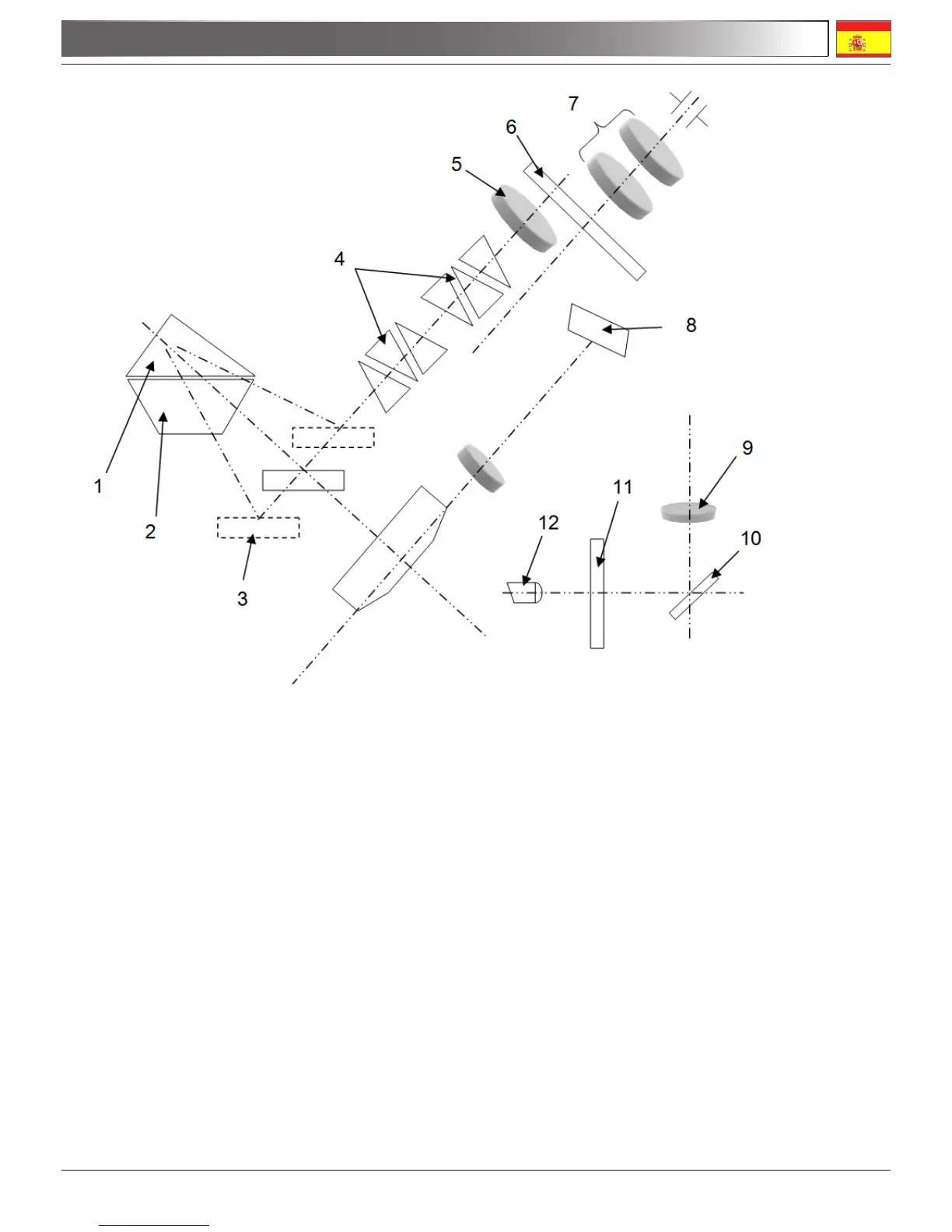

1. Prisma incidente 7. Ocular
2. Prisma reectante 8. Prisma en paralelo
3. Espejo orientable 9. Objetivo de lectura
4. Sistema prisma-compensación-dispersión 10. Espejo reectante
5. Objetivo telescópico 11. Plano de escala
6. Pantalla (retículo) 12. Condensador
Entre el prisma incidente (1) y el prisma reectante (2) existe un pequeño espacio homogé-
neo donde se introduce el líquido a analizar.
Cuando un rayo luminoso (luz de día o luz incandescente) entra en el prisma incidente (1)
pasando a través del prisma reectante (2), se forma un rayo cuyos ángulos de refracción
son superiores al ángulo crítico.
5.0 FUNCIONAMIENTO Y ESTRUCTURA DEL REFRACTÓMETRO
Fig.3
