Optimum BF20L - Page 4

Assembly and maintenance instruction recirculating ball
OPTIMUM
MASCHINEN - GERMANY
5. Dezember 2007Page 4 Recirculating ball screw assembly and maintenance instruction ; Version 2.0
© 2007
GB

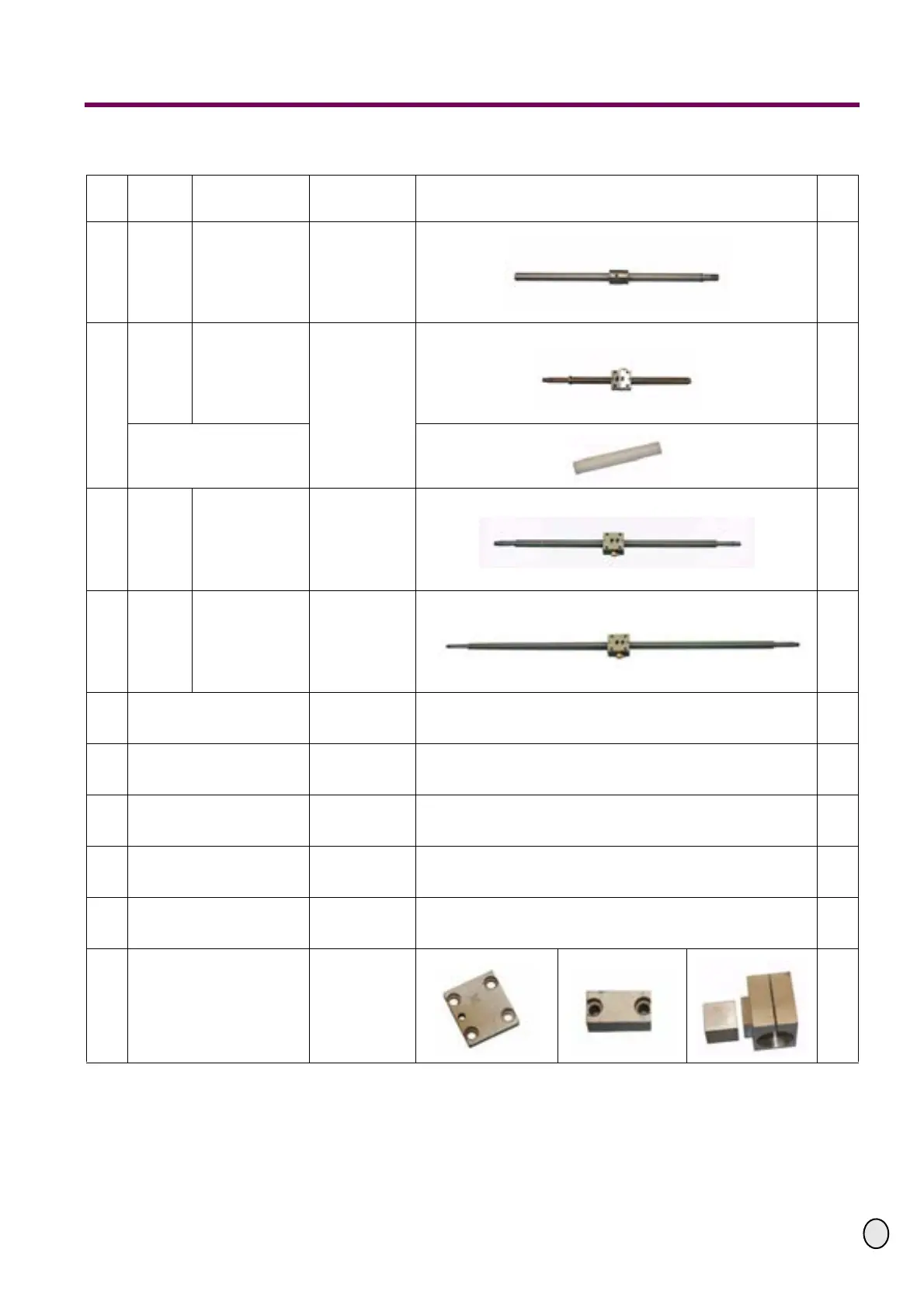

1.5 Packliste - Packing list
Nr.
No
Achse
Axis
Bezeichnung
Designation
Artikelnummer
Item No
Abbildung
Illustration
Stck.
pc.
1
Z - Achse
Z - axis
Spindel (458 mm)
Spindle (458 mm)
3574302 1
2
Y - Achse
Y - axis
Spindel (350 mm)
Spindle (350 mm)
3574301
1
Montagehülse
Mounting sleeve
1
3
BF 20
X - Achse
X - axis
Spindel (586 mm)
Spindle (586 mm)
3574303 1
4
BF 20 L
X - Achse
X - axis
Spindel (788 mm)
Spindle (788 mm)
3574304 1
5
Schraubensatz
Screw set
3574305
Innensechskantschraube
Hex. socket head screw
DIN EN ISO 4762-M6x25
2
6
Schraubensatz
Screw set
3574306
Linsenkopfschraube
Lens head screw
DIN EN ISO 7045-M6x12
4
7
Schraubensatz
Screw set
3574307
Innensechskantschraube
Hex. socket head screw
DIN EN ISO 4762-M8x30
3
8
Schraubensatz
Screw set
3574308
Innensechskantschraube
Hex. socket head screw
DIN EN ISO 4762-M8x50
2
9
Schraubensatz
Screw set
3574309
Innensechskantschraube
Hex. socket head screw
DIN EN ISO 4762-M3x35
1
10
Montagesatz
X-, Y-, Z-Achse
3574356 1
