PHE 50 PHE 70
8
C. Tabla de aperturas
Presión del Gas mmH
O Abertura principal Abertura del quemador del piloto
280/ 330 1.90 mm 0.18 mm
500 1.80 mm 0.18 mm
PIEZAS Y PROCEDIM IENTOS DE M ONTAJE
Herramientas necesarias:
Abra el extremo con la llave de 10 & 13 mm
Llave de apertura ajustable (2) 8” de longitud
Alicates de 9”
Destornillador Phillips con hoja media
Cinta de teflón para las juntas
Bote pulverizador con solución jabonosa para la prueba de fugas
Piezas suministradas:
Base con carcasa para el depósito de LPG
Poste de montaje con 3 soportes
Tubo de acero galvanizado de 10 mm x 86 cm (L)
Reflector de 810 mm con 6 arandelas de Ø8 mm y 3 tuercas almenadas
3 pasadores de 60 mm (L) para el soporte del reflector.
4 pernos M 6 x 10 mm para el poste y poste y quemador
6 pernos y tuercas M6 x 35 mm para el poste y los soportes del poste
3 pernos M 8 x 16 mm para los soportes del
poste y la base
3 fijadores a tierra
6 pernos y tuercas M6 x 10 mm para los fijadores a tierra
Procedimientos de montaje

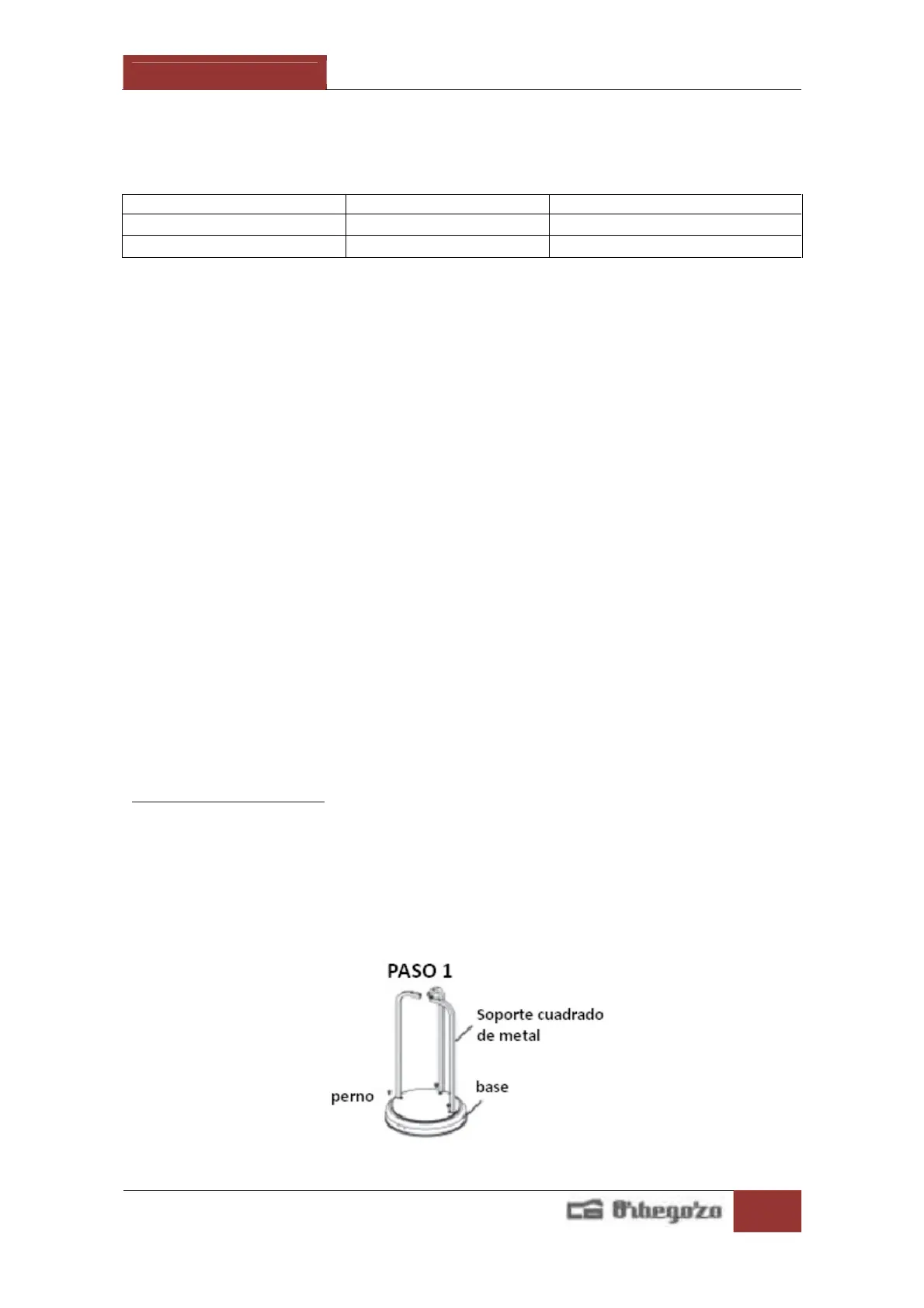

PASO 1
1-1. Coloque los tres soportes del poste en su posición en la base tal y como muestra la
imagen.
1-2. Utilice 3 pernos M 8 x 16 mm para unir los soportes del poste y la base.
