1. Wybór lokalizacji
Wybierając lokalizację dla sterownika, naleŜy uwzględnić
następujące czynniki:
• Wybrać lokalizację w pobliŜu źródła zasilania (jeŜeli
sterownik jest podłączany kablem).
• Upewnić się czy temperatura robocza nie jest poniŜej
32°.
• JeŜeli to moŜliwe, nie naraŜać urządzenia na
bezpośrednie promieniowanie słoneczne.
• Zapewnić co najmniej 9 cali wolnej przestrzeni na
lewo od skrzynki sterownika, aby zapewnić moŜliwość
otwarcia drzwiczek po zainstalowaniu.
• Wybrać lokalizację, w której jest łatwy dostęp do
elektrozaworów. JeŜeli urządzenie jest montowane na
zewnątrz budynku, zamknąć drzwiczki, aby zabezpieczyć
regulator czasowy przed uszkodzeniami z powodu
warunków atmosferycznych. W celu zamknięcia: włoŜyć
klucz i przekręcić w kierunku zegarowym do połoŜenia
zamkniętego.
Uwaga: Sterowniki są odporne na warunki atmosferyczne
według UL-50 i ETL
®
Listings, ale nie powinny być umieszczane
w obszarach, w których występująca ciągle woda mogłaby
spowodować uszkodzenie.

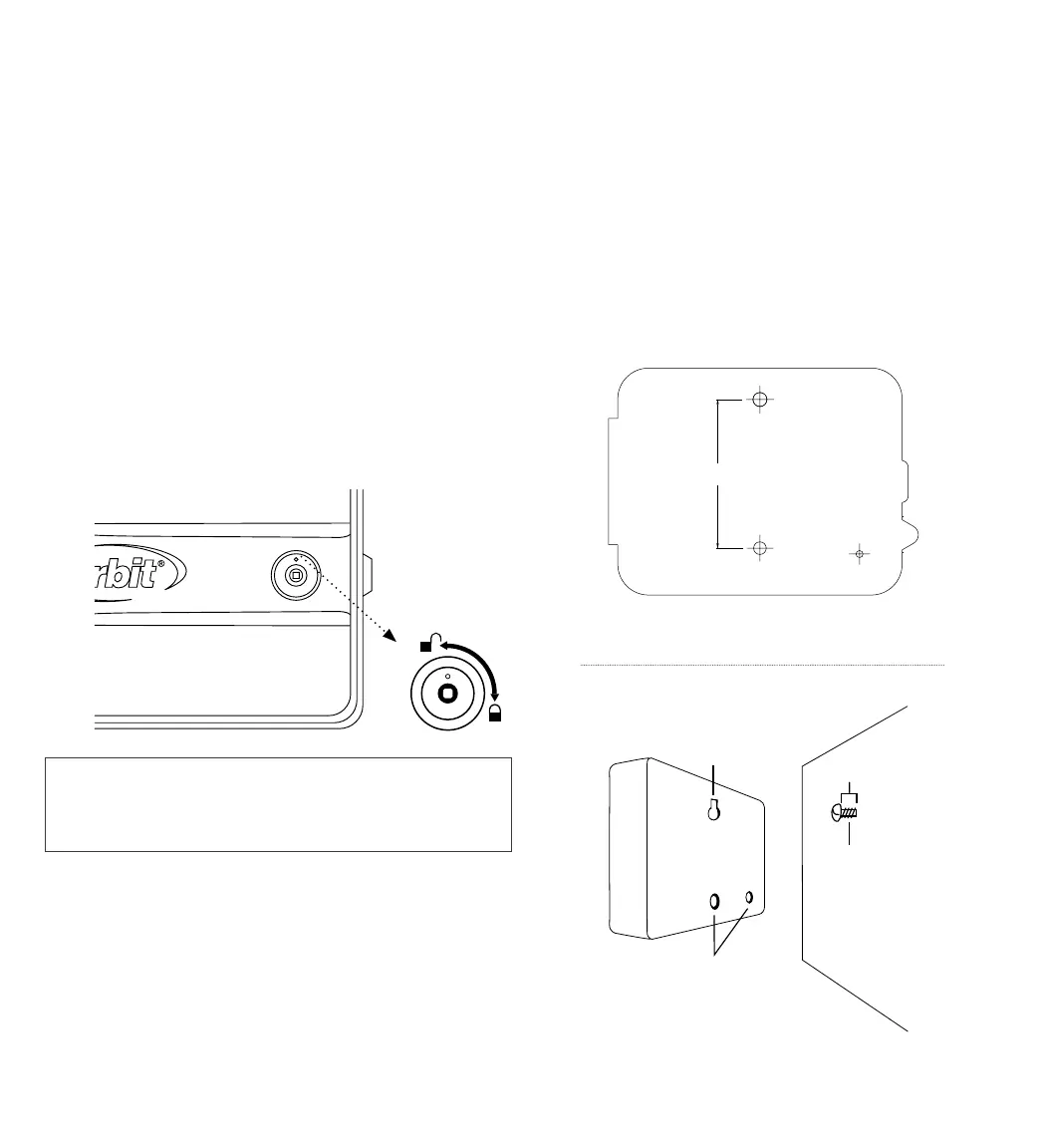

2. MontaŜ sterownika
• Wykorzystać szablon montaŜowy (załączony) do
zaznaczenia miejsca śruby mocującej na ścianie. Zobacz
rysunek 1.
• Zainstalować śrubę M 8 (załączoną) w ścianie w górnej
części szablonu. Łeb śruby powinien wystawać ze
ściany około 1/8” (3 mm). W celu zapewnienia dobrego
zamocowania naleŜy zastosować kołki rozporowe
(załączone) do tynku lub muru.
• Nasunąć sterownik na wystającą śrubę (wykorzystując
szczelinę w tylnej części sterownika). Zobacz rysunek 2.
• Przeprowadzić śrubę M 8 przez jeden z dwóch otworów
znajdujących się w tylnej części urządzenia. Zobacz rysunek 2.
Rysunek 2: Zawiesić sterownik wykorzystując “dziurkę od klucza”.
Dziurka od
klucza
Gotowe otwory
montaŜowe
Śruba M8
Ściana
1/8"
SZABLON
MONTAŜOWY
4.17”
(106 mm)
Rysunek 1: Wykorzystać załączony szablon
montaŜowy.
