4. Podłączanie zasilania elektrycznego
Lokalizacje wewnątrz budynku WłoŜyć wtyczkę do gniazda
elektrycznego 230 V.
Lokalizacje na zewnątrz budynków – JeŜeli dostępne jest
gniazdo z zabezpieczeniem ziemnozwarciowym (GFI), włoŜyć
wtyczkę do gniazda 230 V. JeŜeli nie jest dostępne Ŝadne
gniazdo, sterownik musi być podłączony przewodami na stałe
(*zobacz rysunek 5)
Wyłączyć zasilanie prądem zmiennym za pomocą
wyłącznika i zastosować odpowiednie zabezpieczenie
przed załączeniem. Sprawdzić za pomocą woltomierza
ustawionego na odpowiedni zakres pomiarowy czy
zasilanie miejsca instalacji zostało odłączone.
Zastosować przewody zasilające o przekroju minimum 14
AWG dla temperatury nominalnej 68°C lub wy Ŝszej.
Zainstalować rurę kablową i związane łączniki. Podłączyć
kabel zasilania prądem zmiennym do źródła zasilania
zgodnie ze wszystkimi odpowiednimi przepisami i
normami.
Podłączyć puszkę połączeniową do sterownika za
pomocą złączki wkrętnej 1/2” (Puszka połączeniowa i
złączka skrętna nie są dostarczane). [Zobacz Rysunek
5] Podłączyć rurę kablową zasilania elektrycznego do
wejścia puszki połączeniowej, przestrzegając wszystkich
odpowiednich przepisów.
Wyjąć kabel (biegnący ze sterownika do puszki
połączeniowej) z puszki połączeniowej i przyciąć na
odpowiednią długość. Usunąć zewnętrzną izolację kabla,
aby odsłonić trzy przewody.
Podłączyć przewody ze źródła zasilania do przewodów
wystających ze sterownika.
W przypadku Europy: Przewód fazowy jest brązowy a
neutralny jest niebieski, nie jest wymagane połączenie
uziemiające. Upewnić się czy wszystkie przewody są
podłączone do odpowiedniego przewodu źródła zasilania.
Upewnić się czy wszystkie połączenia są wykonane za
pomocą odpowiednich złączek izolowanych.
ZałoŜyć uszczelkę zabezpieczającą przed wpływami
atmosferycznymi i pokrywę na puszkę połączeniową.
Załączyć zasilanie prądu zmiennego za pomocą
wyłącznika.
WaŜne: Instalacja z wykorzystaniem stałego połączenia
elektrycznego
Sterownik ma wbudowany transformator, który musi być
podłączony do źródła zasilania prądem zmiennym. Wymagania
dotyczące zasilania elektrycznego są podane na tylnej ściance
sterownika. Lokalne przepisy budowlane i elektryczne
wymagają zwykle, aby do podłączania zewnętrznych urządzeń
montowanych na ścianach były uŜywane odpowiednie
zatwierdzone rury łączniki elektryczne. Proszę zapoznać się
z przepisami lokalnymi. Wszelkie połączenia stałe powinny
być wykonywane przez wykonawcę robót elektrycznych
posiadającego odpowiednią koncesję, zgodnie z wymaganiami
Krajowych Przepisów Elektrycznych oraz innych przepisów
krajowych i lokalnych.
Sterownik ma dwa otwory w dolnej części do wprowadzenia
przewodów. Do podłączenia przekaźnika czasowego spryskiwacza
do puszki połączeniowej naleŜy wykorzystać standardową złączkę
wkrętną 1/2”. Zarówno złączka jak i puszka połączeniowa musi
być zgodna z atestem UL lub równorzędna albo zgodna z normami
IEC lub EN lub równowaŜnymi.
Przewody mogą być zakopane w ziemi; jednak w celu zapewnienia
lepszej ochrony przewody naleŜy umieścić w rurach i zakopać w
ziemi. NaleŜy uwaŜać, aby nie zakopać przewodów w miejscu,
gdzie mogą one zostać uszkodzone z powodu prowadzenia
wykopów w przyszłości.
OstroŜnie: Nie podłączać sterownika do jednej fazy zasilania
trójfazowego uŜywanego przez pompę lub inne urządzenia
elektryczne.
Uwaga: W przypadku zastosowań zewnętrznych zaleca się
wykonanie kompletnej instalacji elektrycznej przez wykwali-
fikowanego elektryka zgodnie z przepisami elektrycznymi i innymi
przepisami. W przypadku wykorzystania na zewnątrz budynku,
sterownik jest przeznaczony do uŜywania w obwodzie z ochroną
ziemnozwarciową.
ączka 1/2"
Puszka
połączeniowa
3 złączki
przewodów

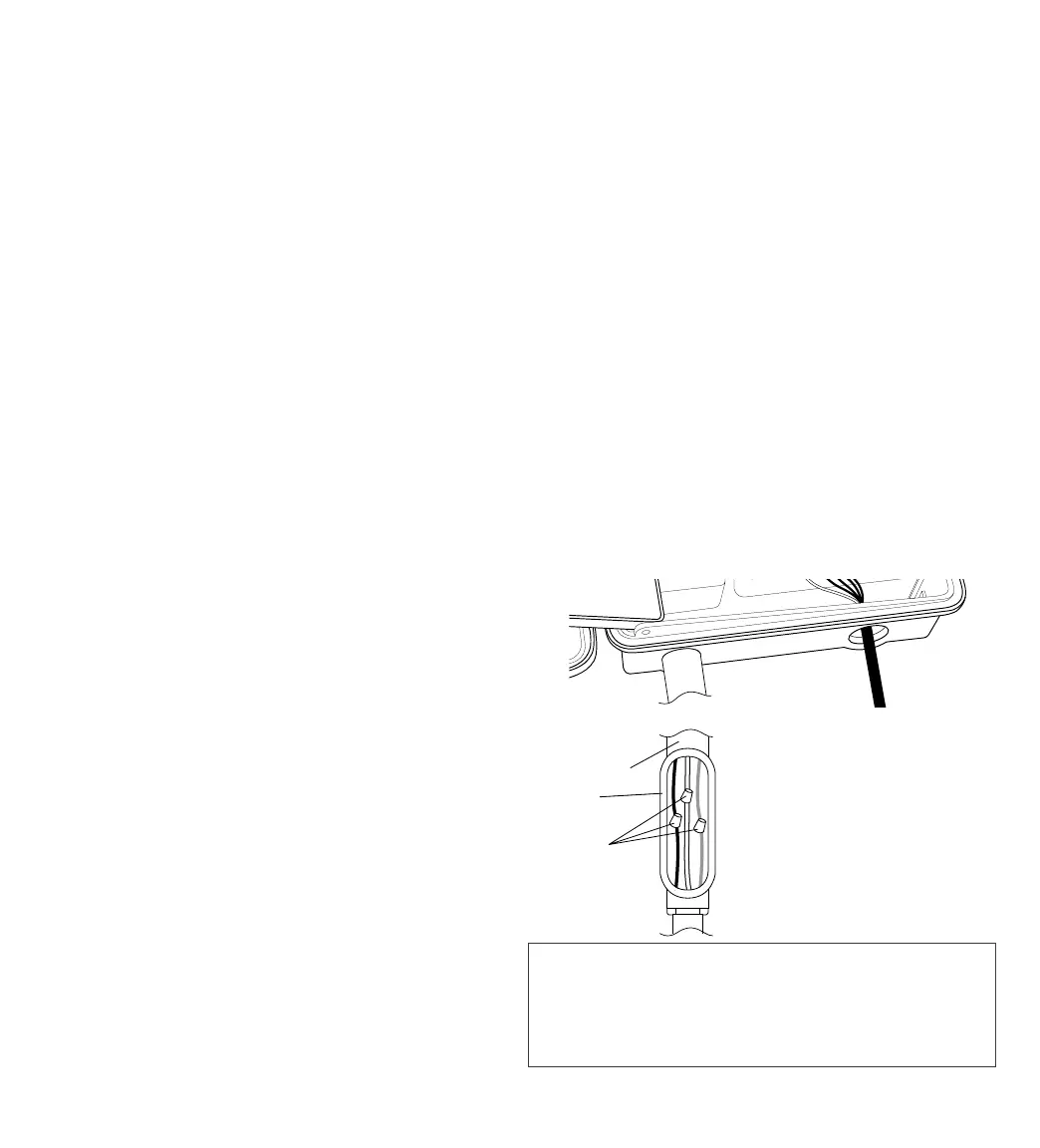

Rysunek 5:
Wykorzystanie puszki
połączeniowej.
