Oregon 518769 - Page 16

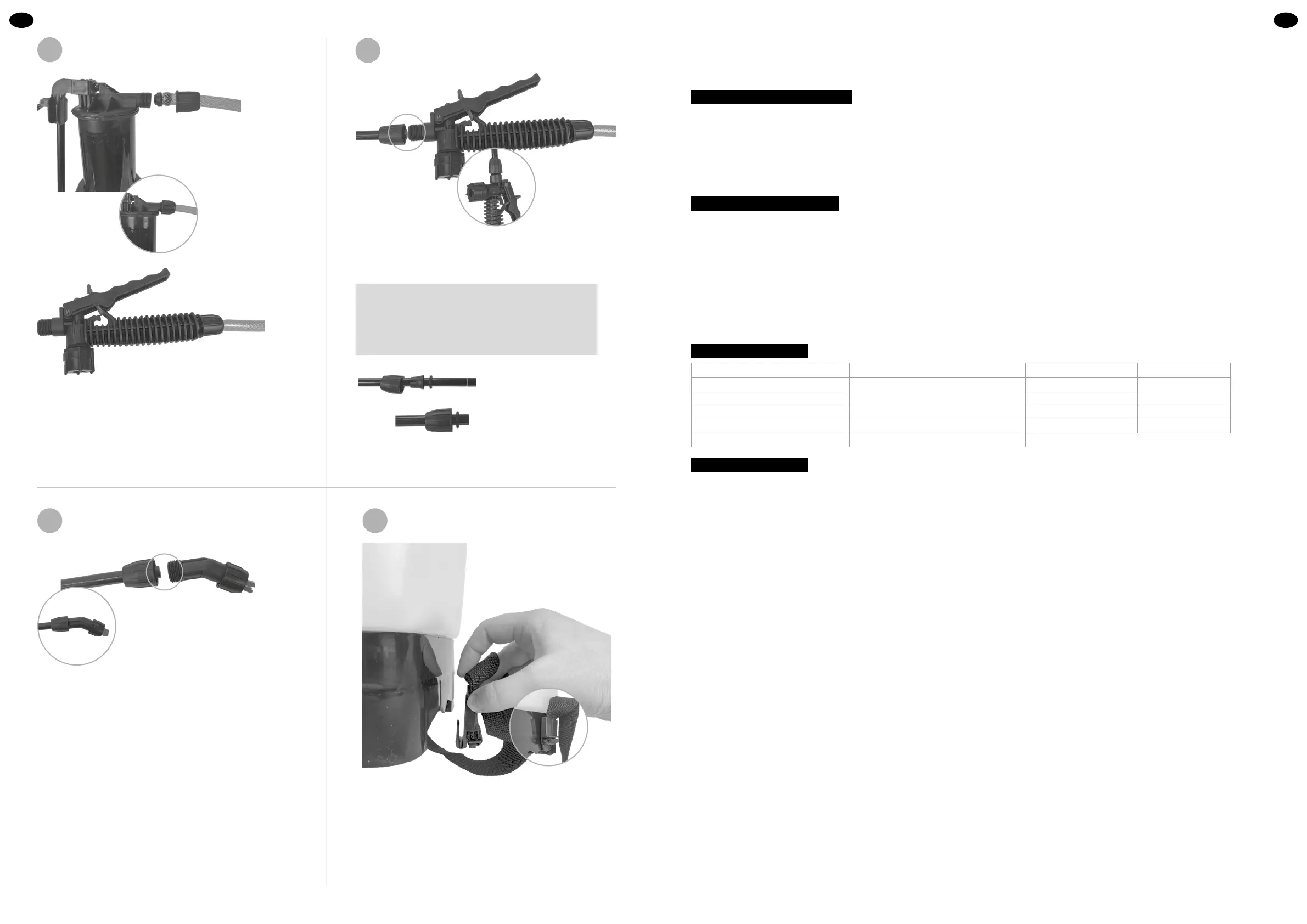

ACOPLE LA MANGUERA DEL PULVERIZADOR
PASO 8: Atornille la manguera del pulverizador (#19)
al otro lado de la cámara de aire
PASO 9: Atornille el gatillo (#14) al otro lado de la
manguera
ATORNILLAR LA VARA
PASO 10: Atornille la vara (#13) al gatillo (#14)
utilizando la tuerca de la vara (#16)
ACOPLE LA VARA
PASO 11: En el otro final de la vara (#13), atornille una
de las 2 boquillas (#11) utilizando tuercas de
la vara (#16)�
CORREA DE TRANSPORTE
PASO 12: Enganche la correa de transporte del arnés
en la parte inferior del pulverizador�
↑
1� Antes de acoplar la vara (#13) al gatillo (#14),
asegúrese de que los anillos en forma de O (#16-2)
están colocados correctamente en los finales de la
vara (deberían estar colocados en las ranuras blancas
de cada final� Al hacerlo oirá un «clic»)�
↑
ESES
Designación del modelo: 578771, 578769
La familia de pulverizadores de mochila Oregon es económica, segura, de gran eficacia y a prueba de fugas� Adecuada para usar con insectici-
das y herbicidas,
así como en la desinfección ambiental de hogares, espacios públicos, granjas, etc�
CARACTERÍSTICAS DEL PRODUCTO
La familia de pulverizadores de mochila Oregon se fabrica con material de gran calidad� Está diseñada para un fácil manejo y requiere un
esfuerzo mínimo para mantener la presión� Se ha creado teniendo en cuenta la ergonomía: la parte trasera del depósito tiene una forma que se
adapta cómodamente a la espalda del usuario, lo que aporta una distribución mejorada del peso para un manejo cómodo durante largos perio-
dos de uso� El diseño en forma de T permite el flujo de aire en la espalda del usuario� La válvula de seguridad de la tapa del depósito asegura la
entrada de aire y evita las fugas� Para facilitar el uso, el depósito dispone de marcadores de llenado�
El pulverizador cuenta con soportes de fijación para la barra de oscilación y una lanza pulverizadora para un almacenamiento y transporte
cómodos�
MANTENIMIENTO Y SEGURIDAD
Tras cada uso, aclare el interior del depósito con agua limpia�
Lubrique de forma habitual la arandela de estanqueidad de la cámara de aire para asegurar un correcto funcionamiento y evitar fugas�
Cuando cambie el anillo de copa de la parte inferior de la cámara de aire, saque la cámara de aire, retire la válvula de sellado, instale el nuevo
anillo de copa y vuelva a montarlo�
No fume, coma o beba mientras usa el pulverizador� Lleve siempre ropa protectora y no pulverice contra el viento�
Mantenga el pulverizador alejado de niños y en una zona bien ventilada�
Almacénelo sin luz solar directa y sin exponerlo a fríos extremos�
El pulverizador está diseñado para utilizar con la mayoría de pesticidas, herbicidas, productos de limpieza y otros productos químicos; pero no
debe usarse con soluciones cáusticas ni corrosivas�
NB� El fabricante no se hace responsable de ningún daño provocado debido a un uso inadecuado�
PARÁMETROS TÉCNICOS
Capacidad 16 L/20 L Presión de trabajo 0,2-0,3 Mpa
Peso neto (kg
) 3,4 / 3,5 Longitud de la lanza 60cm
Peso bruto (kg) 3,8 / 4,0 Longitud de la manguera 120 cm
Dimensión del paquete 36 x 20,5 x 53,5 cm / 36 x 21,5 x 57,5 cm Correa de transporte 100 cm x 3,5 cm x 2
Capacidad de la cámara de aire 0,9 L Capacidad del depósito 16L / 20L
Presión máxima de la cámara de aire 1,0 Mpa
INSTRUCCIONES DE USO
1� Abra la tapa del depósito (dejando el filtro en su sitio) y vierta los productos químicos necesarios�
2� Colóquese el pulverizador en la espalda y acomódese las correas de transporte�
3� Bombee la barra de oscilación 6-8 veces para presurizar la cámara de aire�
30 31
8-9
10
11 12
