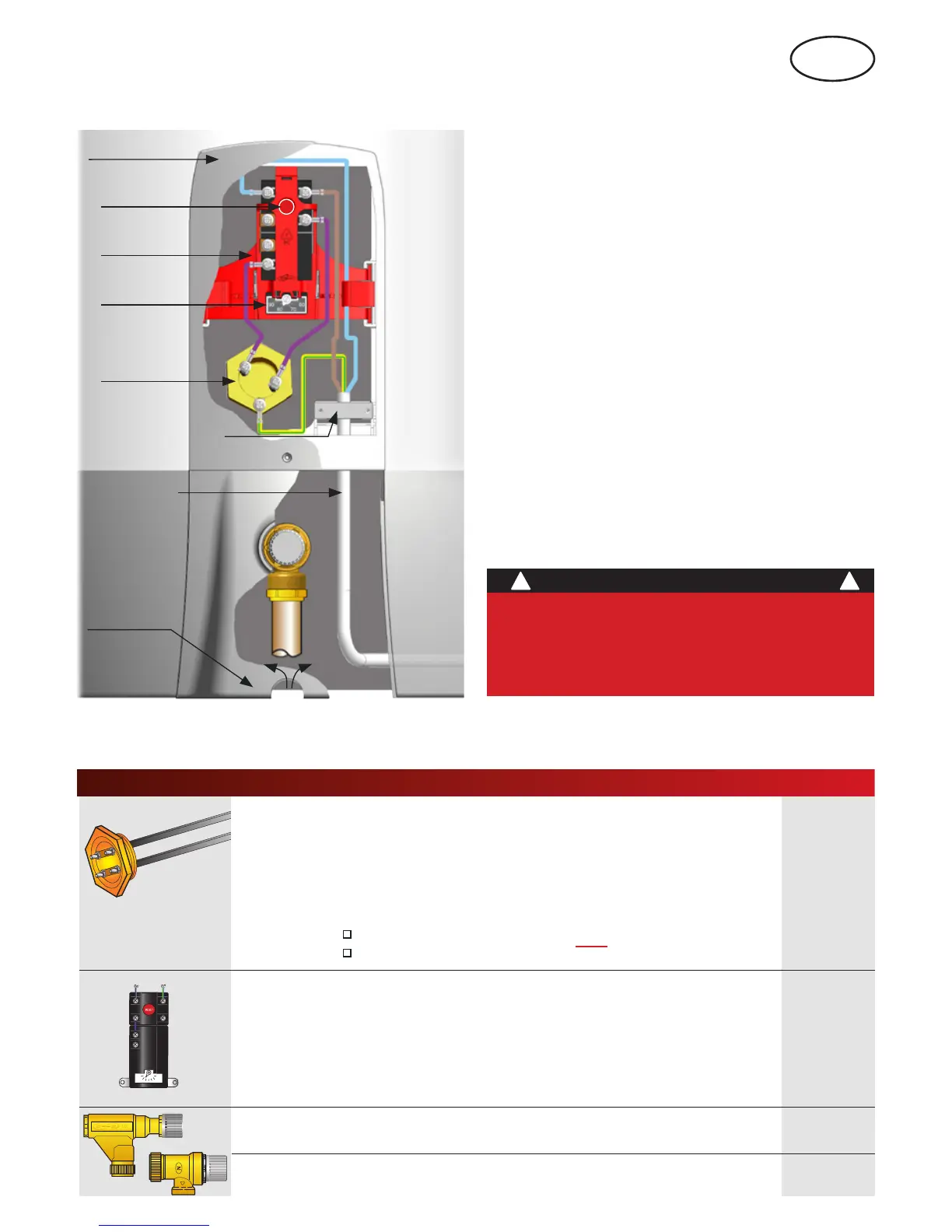

El-kobling - Super S, SA og SC
Standard koblingsskjema Super S, SA og SC
*
) Hvis 3-fas ønskes, skift til RGT og TTS og fast
el-montasje, se neste side
**
) Hvis kalkholdig vann, skift til HE 5/4” 2 kW
hylsekolbe Se også reservedeler (nedenfor).
Reset
Strekkavlaster
El-lokk
montert
Termostat*
TS 2
Stillbar
temperatur
Nettkabel
-skjult ledningsføring,
se side 4
El-kolbe
RG 5/4” **
230V 1-fas
SV-lokk
klikkes av
El. termostat TS 2 - 1-fas - 40-70°C For S og SC 801.5825
El. termostat TS 2 - 1-fas - 60-90°C For S og SC 801.5823
Trefas t.stat TTS - 3-fas For S, SA og SC 801.5804
El. termostat TSV Øvre termostat for SX 801.5836
Nedre t.stat 59T For klips&bryter for SX 801.5837
Bryter MM For bruk m/59T for SX 801.5877
Nedre t.stat TS2 For bruk u/bryter for SX 801.5823
Blande/ UX 15 Stillbar 45-80°, passer alle OSO fra -80 801.5729
multiventil UX 22 Som over, for Super SC 801.5751
Sikkerhets- SVK 9 Passer kun for Super Serien 801.5742
ventil 9 bar SV-KT m/avtapn. v/frostfare Passer kun for Super Serien 801.5748
Reservedeler Super Series
Deler Produkt OSO best nr. Beskrivelse NRF nr.
90 60
El. kolbe RG 5/4” - 2 kW 1-rørs 230V 1-fas 801.5191
“ RG 5/4” - 3 kW 1-rørs 230V 1-fas 801.5192
“ RG 5/4” - 3 kW 3-rørs 400V 3-f./230V 3-f./230V 1-f. 801.5184
“ HE 5/4” - 2 kW 230V 1-fas 801.5156
“ RH 5/4” m/o-ring Hylse for HE 5/4” 801.5182
“
RGT 5/4” - 4,5 kW
230V 3-fas 801.5189
Kolbenøkkel KN 5/4” Stål, hvitlakkert 801.5195
Nettkabel 1,5 m/strekkavlaster Kun for 1,95 kW 801.5522
Nettkabel 2,5 m/strekkavlaster For 3 kW 801.5523
Forandringer forbeholdes
Ved elektrisk tilkobling av varmtvannsbereder skal gjeldende versjon
av NEK 400 følges - ved nyinstallasjon av bereder med effekt 1,5 kW
eller høyere må autorisert elektriker sørge for fast montasje. Ved re-
habilitering/utskiftning av eldre beredere kan medfølgende nettkabel
med plugg benyttes, men OSO anbefaler at det allikevel benyttes
fast el-montasje.
