6
HERU
®

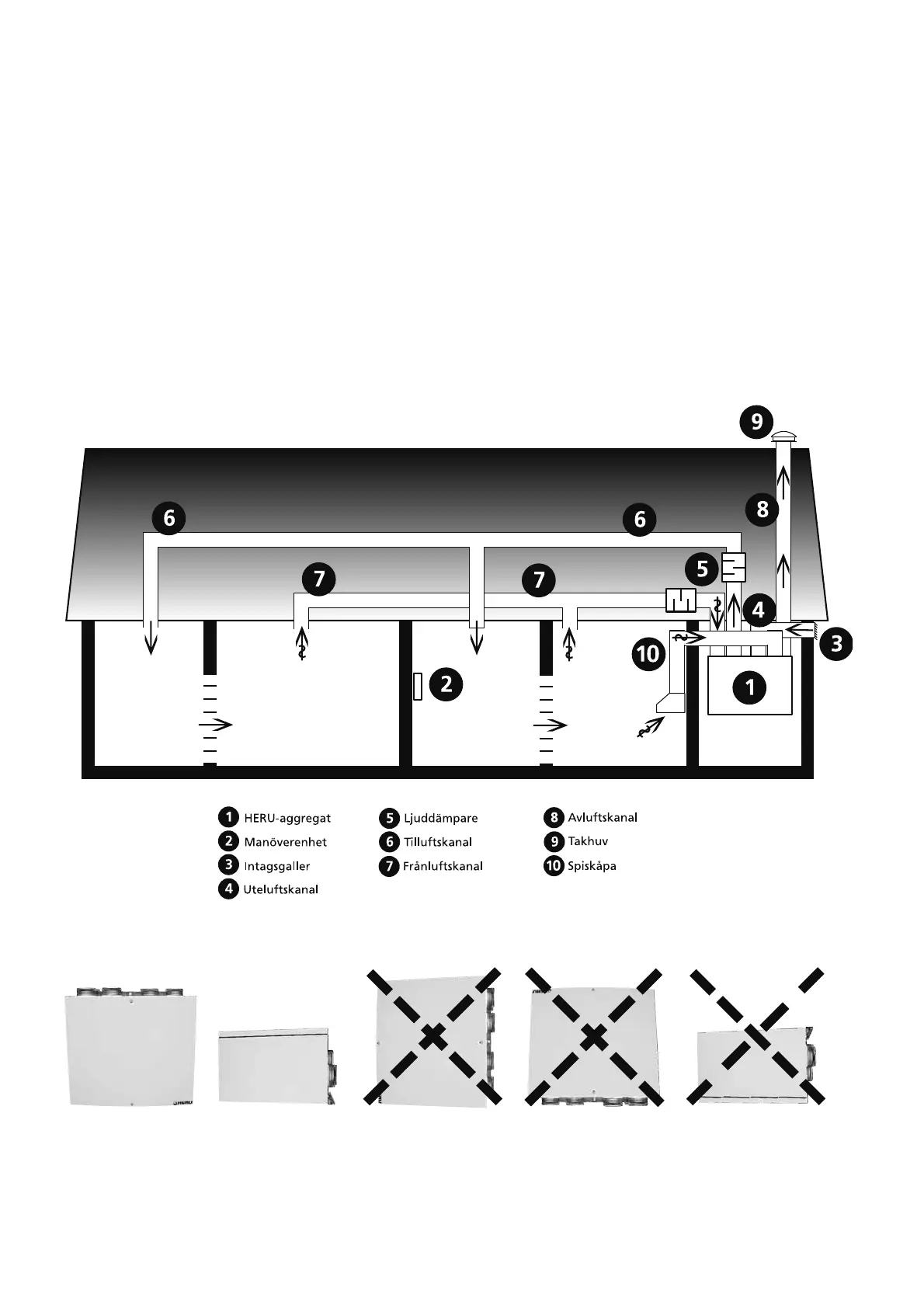

T placeras med kanalanslutningarna uppåt (A) men kan även placeras liggande (B).
Med risk för personskada rekommenderar vi ej placering åt sidan (C), med kanalanslutningarna (D)
eller luckan nedåt (E).
HERU
®
200 T EC/250 T/250 T EC placeras endast enligt bild (A).
Hänsyn ska alltid tas till åtkomligheten för service och översyn.
C D E
PLACERING AV HERU
®
T
A B
OK! OK!
PRINCIPSKISS FÖR HERU
®
T PLACERAT I VARMT UTRYMME
Styrkortet i aggregatet är försett med ett 3-poligt
RS485 gränssnitt och är lokaliserad på ena av styr-
kortets kortändar. Terminalen är uppmärkt med
A,B och 0.
Tre ledare ska användas vid inkoppling, två för den
binära datasignalen på terminalerna A och B samt en
ledare på signalreferensteminalen märkt 0.
Om ingen ledare är monterad på plint 0 mellan styr-
systemet och aggregatet riskeras att en spännings-
potential råder mellan aggregatet och den externa
styrutrustningen, som kan resultera i att aggregatets
styrkort och/eller den externa styrutrustningen tar
skada.
Dataprotokollet som används över RS485 är
Modbus RTU. Den externa styrutrustningen måste
stödja det dataprotokollet för att kunna kommuni-
cera med aggregatet.
Styrkortet är hårdvarumässigt förberett för Modbus,
men funktionen finns inte aktiv som standard. Den
kan aktiveras i efterhand med modbuskompatibel
fjärrkontroll som då synkroniseras med aggregatet
och möjliggör aktivering av modbusfunktionerna.
För mer info om inställning av Modbus via fjärrkon-
troll, se stycket: Meny ”Servicemeny” och Modbus på
sidan 23.
INKOPPLING AV MODBUS TILL EXTERN STYRUTRUSTNING
