INSTALLATION
Il est important que les consignes d’installation ci-dessous soient respectées pour réussir l’installation de
ce climatiseur local portatif. Si vous éprouvez des difficultés ou avez des questions concernant ces
procédures d’installation, veuillez communiquer avec notre service client.
1
5 6
2 3 4
x1
x1 x1
x1 x2 x1

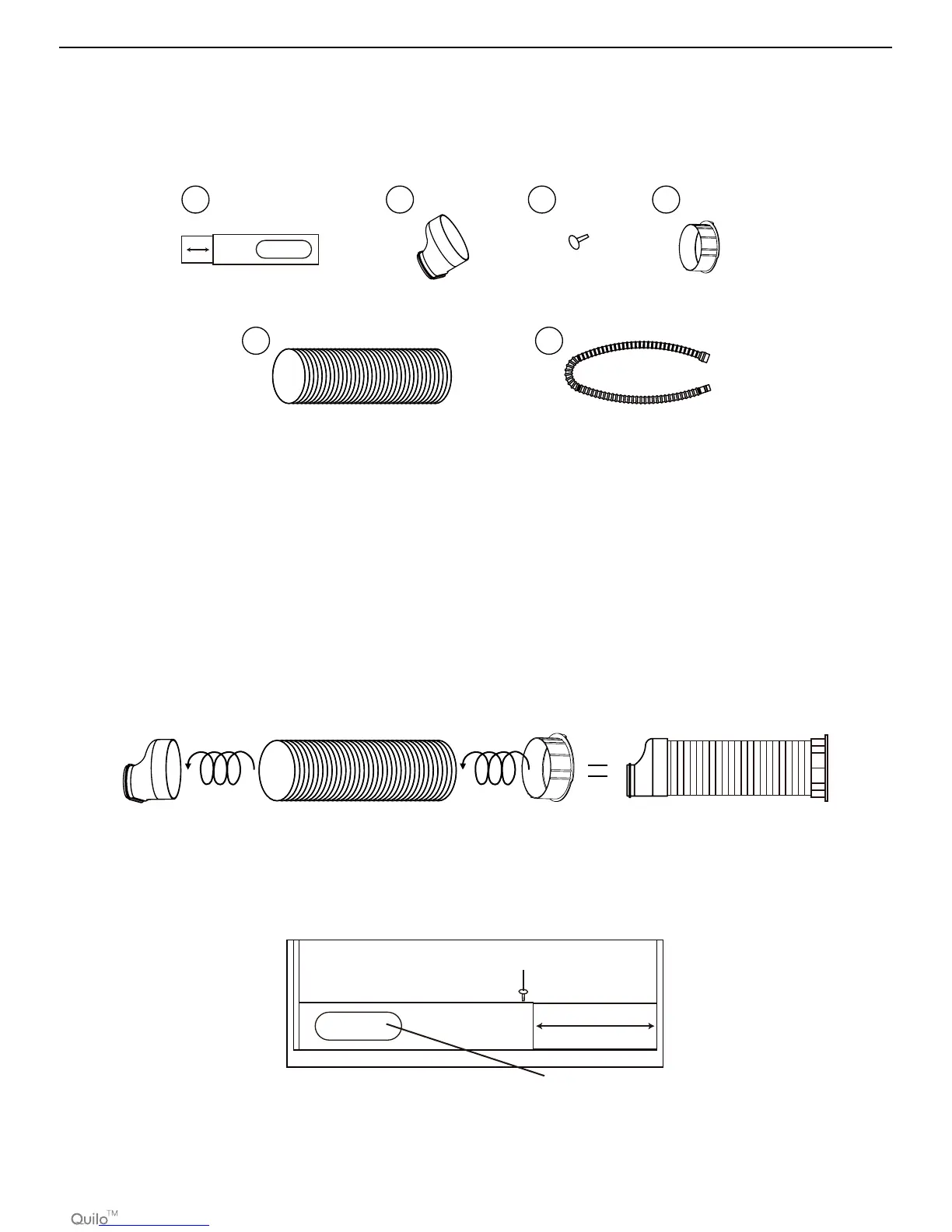

Kit d’installation:
Étapes de l’installation:
Installez le tuyau d'échappement avec l'adaptateur de support de fenêtre et le raccord de tuyau sur les
deux côtés. Veiller à ce qu’il soit bien fixé aux deux extrémités.
1.
2. Adapter le support de fenêtre selon la largeur ou la hauteur de la fenêtre et insérer les chevilles de
plastique pour fixer dans la position désirée. Il existe un orifice à l'endroit où le tuyau d'échappement sera
inséré plus tard. Veiller à ce qu’il ne soit pas obstrué.
Cheville de plastique
26,6", 36,2" à 52"
(67,5cm, 92cm à 132cm)
Support paneau adaptateur de
la fenetre et Tuyau d'échappement
1.
Trousse de supports pour fenêtre
(1 jeu) 4.
Raccord de tuyau
(1 pièce)
2.
Adaptateur de support de fenêtre
pour panneau
(1 pièce) 5.
Tuyau d'échappement
(1 pièce)
3.
Cheville de plastique
(2 pièces) 6.
Tube de drainage (concerne le drainage
continu pour le mode dehumidifier)
(1 pièce)
