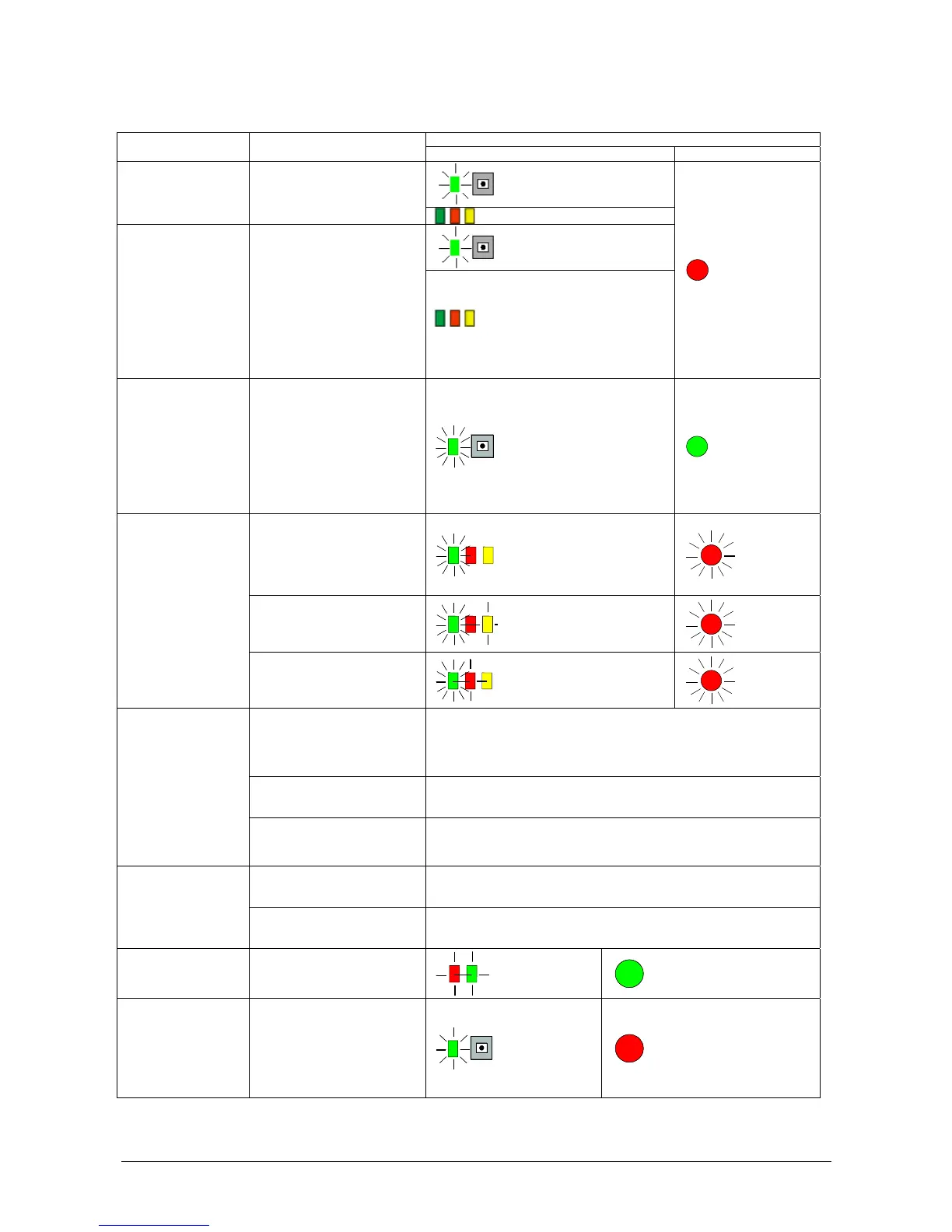

One-Touch™-Testmodus
Um Installation und Prüfung zu beschleunigen, gibt es einen One-Touch™-Testmodus, in dem die
Funktion der Steuerung an der Steuerung oder am Lesegerät getestet werden kann.
Observation
Test Tätigkeit
Controller Reader
Die grüne Systemstatus-LED blinkt
mit normaler Frequenz.
Normalbetrieb
Türstatus-LEDs aus
Die grüne Systemstatus-LED blinkt
mit normaler Frequenz.
One-Touch™-Anzeige
One-Touch™-Taste weniger als 2
Sekunden gedrückt halten
Schlüssel vorlegen und RTE-
Schalter drücken, dabei LEDs
beobachten.
Wird automatisch nach 2 Minuten
beendet.
Rot leuchtet - Tür offen
Gelb leuchtet - RTE-Schalter wurde
gedrückt.
Grün leuchtet – dem Lesegerät
wurde ein gültiger Schlüssel
vorgelegt.
Grün blinkt – dem Lesegerät wurde
ein ungültiger Schlüssel vorgelegt.
Normaler
Betrieb des
Lesegeräts
One-Touch™ aktiv
One-Touch™-Taste 2 bis 4
Sekunden gedrückt halten
Die grüne Systemstatus-LED blinkt
schneller als normal.
Der normale
Betrieb der
Lesegerät-
LED wird
geändert,
wenn sie z.B.
normalerweise
rot leuchtet,
wechselt sie
zu grün.
Jedem Lesegerät einen Schlüssel
vorlegen (das Schloss wird
aktiviert).
Die grüne Tür-LED blinkt einmal für
SIGA, zweimal für SIGB.
Die Lesegerät-
LED blinkt
einmal für
SIGA,
zweimal für
SIGB.
Schalter Austrittsanforderung
drücken (das Schloss wird aktiviert).
Die grüne Tür-LED blinkt dreimal
und die gelbe LED leuchtet.
Die Lesegerät-
LED blinkt
dreimal.
Lesegerät- und
Austrittsanforderungs-
Test
Türkontakt öffnen.
Die grüne Tür-LED blinkt viermal
und die rote LED leuchtet.
Die Lesegerät-
LED blinkt
viermal.
Dem Lesegerät einen Schlüssel
vorlegen, Den Schalter
Austrittsanforderung drücken
und gleichzeitig den Türkontakt
betätigen.
Das entsprechende Hilfsrelais wird aktiviert.
Brücke zu 0 V an Eingriffsschalter
entfernen oder Eingriffsschalter-
Stromkreis unterbrechen.
Beide Hilfsrelais werden aktiviert.
Hilfs- und
Schlossrelaisprüfung
Brücke zu 0 V an Not-Umgehung
entfernen oder Eingriffsschalter-
Stromkreis offen lassen.
Das Hilfsrelais wird aktiviert.
Brücke zwischen TAMP und 0V
am Klemmenblock Eingriff u.
Umgehung entfernen.
Das Hilfsrelais wird aktiviert, die Türrelais bleiben jedoch unbeeinflusst.
Eingriffs- und
Umgehungstest
Brücke zwischen OVRD und 0 V
am Klemmenblock Eingriff u.
Umgehung entfernen.
Hilfsrelais und Schlossrelais werden aktiviert, die Tür öffnet und das Schloss wird
betätigt.
RS-232-Test
(PAC 512 nur)
Tx und Rx am RS-232-
Klemmenblock verbinden.
Die rote und grüne
RS-232-LED
leuchten.
Keine Auswirkung am
Lesegerät.
One-Touch™-
Testmodus aktiv
beenden
One-Touch™-Taste weniger als 2
Sekunden gedrückt halten
Der One-Touch™-Testmodus
wird automatisch nach einer
Stunde und beim Aus- und
Wiedereinschalten beendet.
Die grüne
Systemstatus-LED
kehrt zu ihrer
normalen
Blinkfrequenz
zurück.
Die Lesegerät-LED
kehrt zum normalen
Betrieb zurück.
