Guía Rápida Española

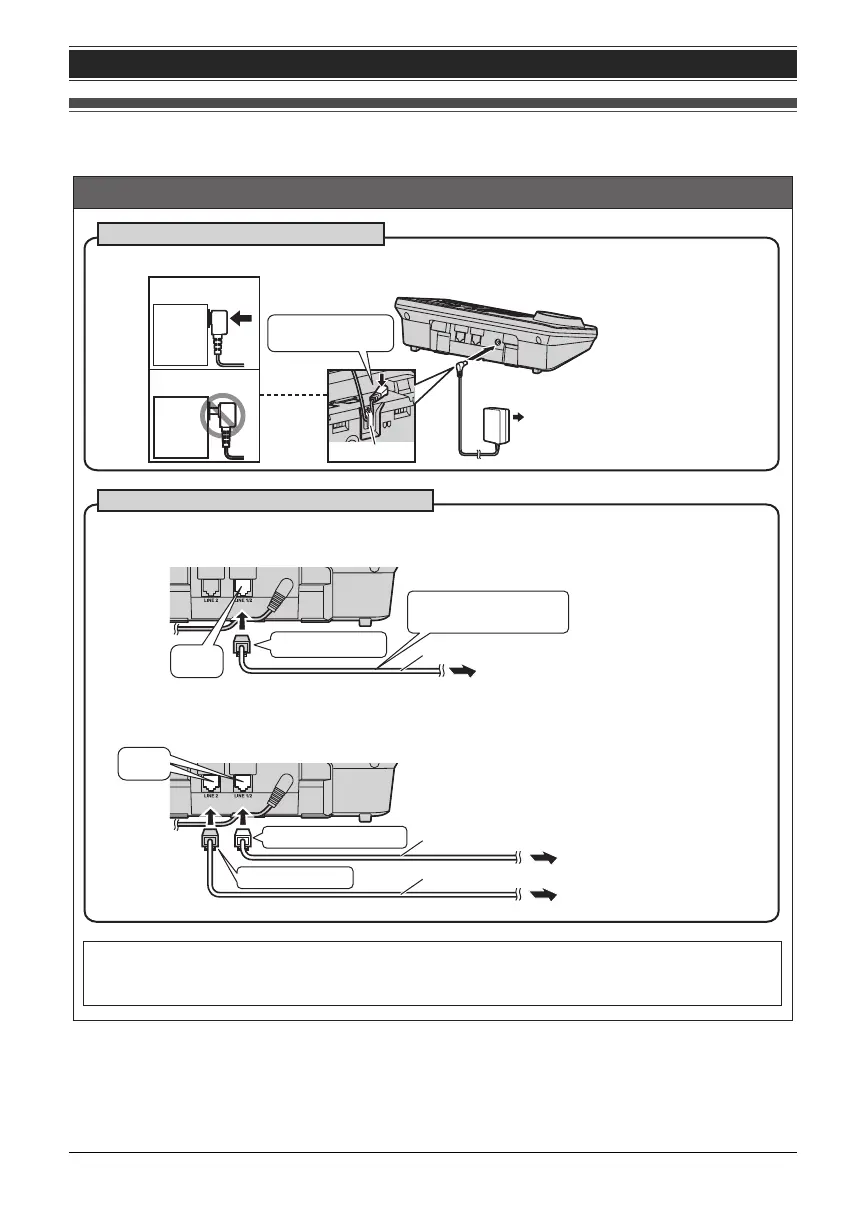

Instalación
Si está suscrito a un servicio de DSL/ADSL, añada un filtro de DSL/ADSL a la línea telefónica entre la unidad base y
la toma de la línea telefónica. Consulte las instrucciones de operación para ver las conexiones.
Cómo conectar el adaptador para corriente
L Use sólo el adaptador de corriente Panasonic PQLV219 incluido.
(120 V CA, 60 Hz)
Gancho
Oprima firmemente
el contacto.
Unidad
base
Unidad
base
Correcto
Incorrecto
Cómo conectar el cable de la línea telefónica
N Para conectarlo a una toma telefónica para 2 líneas
N Para conectarlo a 2 tomas telefónicas de una sola línea
Enchufe “VERDE”
Cable de 4 alambres
A la toma telefónica de 2 líneas (RJ14C)
Cable de 4 alambres
Línea 2
Línea 1
Cable de 2 alambres
A las tomas telefónicas de una sola
línea (RJ11C)
Enchufe “VERDE”
Enchufe “transparente”
“Clic”
UTILICE SÓLO un cable
telefónico de 4 alambres.
“Clic”
