1. Clé de montage
2. 4 x pieds
3. 16 x disques d’écrou
4. 16 x écrous M8
5. 2 x longs côtés
6. 2 x pièces terminales
7. 4 x boulons d’entretoisement
8. 4 x amortisseurs de vibrations
9. 2 x barres transversales

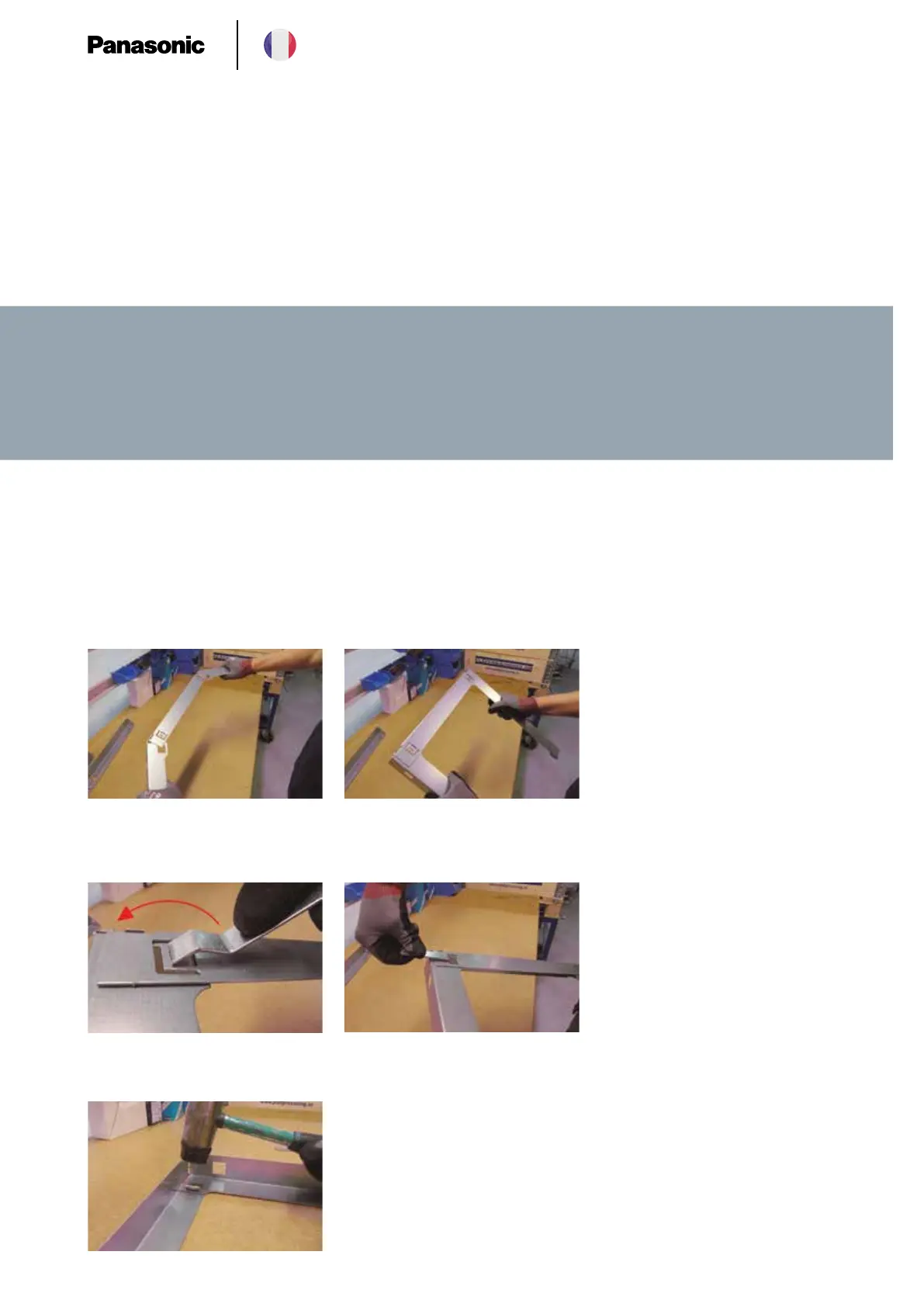

INSTRUCTIONS D’INSTALLATION POUR CHEVALET DE RETENUE À ASSEMBLAGE SANS V PAWGRDSTD40
Le chevalet met en œuvre des languettes de blocage à poinçonner ; l’assemblage ne nécessite pas de vis ou d’autre équipement de xation du même type. Le chevalet
peut ainsi être assemblé rapidement et simplement sans recourir à un outil. Vous devez cependant prendre certaines précautions pendant l’assemblage ; veuillez
attentivement lire ces instructions avant de commencer l’installation.
Une fois assemblé, le chevalet ne peut plus être démonté.
AVERTISSEMENT !
POSITIONNEZ LE CHEVALET SUR UN SOL DUR. NE MONTEZ PAS SUR LE CHEVALET DE RETENUE UNE FOIS QU’IL A ÉTÉ ASSEMBLÉ
RISQUE DE BLESSURE. UN INSTALLATEUR PROFESSIONNEL DOIT EFFECTUER L’INSTALLATION. PANASONIC DÉCLINE TOUTE
RESPONSABILITÉ EN CAS D’ASSEMBLAGE INCORRECT OU DE MAUVAISE UTILISATION DU CHEVALET DE RETENUE. LE CHEVALET
DE RETENUE PEUT SUPPORTER UN POIDS MAXIMAL DE 180 KG. DIMENSIONS HAUT. X LONG. X LARG. : 400 X 900 X 400 MM
Vériez que vous avez toutes les pièces :
3. Aplatissez les languettes avec un marteau ou tout objet similaire.
1. Pliez les pièces terminales conformément aux illustrations.
2. Utilisez la clé pour tourner les languettes de xation. Vériez que les languettes sont alignées avec les trous avant de les tourner. Réalisez
l’opération avec précaution.
