19

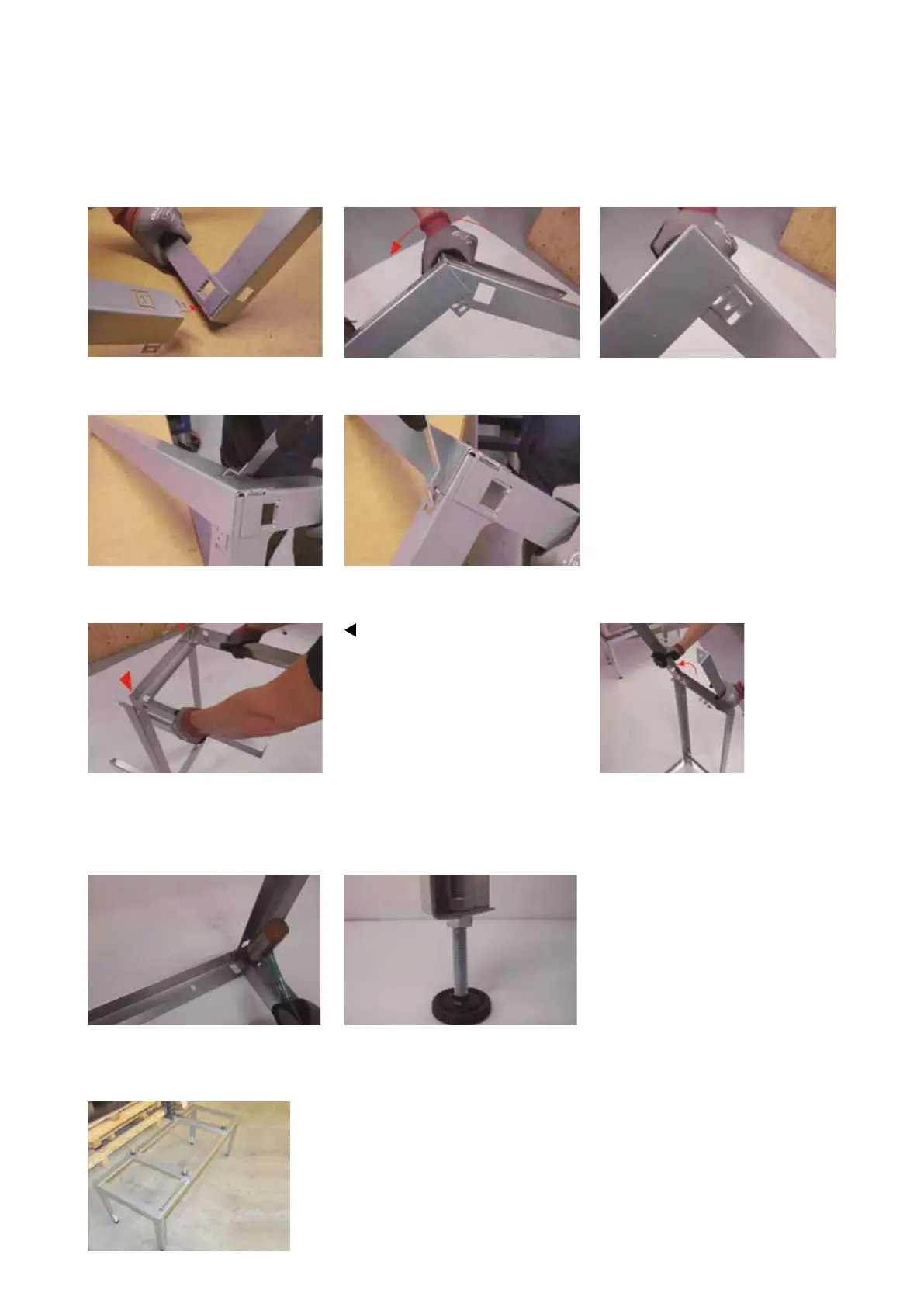

5. La linguetta di ssaggio forma qui una “cerniera” che blocca il lato lungo. Ruotare delicatamente il lato lungo di 180°.
4. Montare ciascun lato facendo scorrere la linguetta di bloccaggio nel foro rettangolare in un angolo della testata.
NOTA! Assicurarsi di introdurla saldamente e di mantenere una pressione suciente nel passaggio successivo.
6. Ruotare prima la linguetta di bloccaggio sul lato superiore del lato lungo, quindi quella inferiore. Ripetere questa operazione su entrambi i lati.
7. Poggiare il supporto sull’estremità
e congurare l’altra estremità come
mostrato nella gura. Ruotare quindi
di 180°. Ripetere le operazioni del
punto 5.
8. Appiattire le 8 linguette di bloccaggio come descritto al punto 3.
9. Montare i piedini e installare il supporto orizzontalmente.
NOTA! Non appiattire le alette agli angoli.
10. Montare gli smorzatori di vibrazioni sulle traverse prima dell’installazione sul supporto. Allineare la macchina e quindi serrare tutti i dadi.
FATTO!
