1. Chave de montagem
2. Pés x 4
3. Anilhas x 16
4. Porcas M8 x 16
5. Partes laterais compridas x 2
6. Extremidades x 2
7. Parafusos distanciadores x 4
8. Amortecedores de vibração x 4
9. Travessas x 2
INSTRUÇÕES DE INSTALAÇÃO DO SUPORTE DE SOLO SEM PARAFUSOS PAWGRDSTD40
O desenho do suporte tem por base as patilhas de bloqueio; a montagem não necessita de parafusos ou de equipamento de xação semelhante. Este facto permite
uma montagem rápida e fácil, necessitando de poucas ferramentas. No entanto, deverá ser cauteloso durante a montagem; leia atentamente as seguintes instruções
antes de proceder à instalação.
Um suporte montado não poderá ser desmontado.
AVISO!
COLOQUE O SUPORTE EM SOLO FIRME. NÃO PISE O SUPORTE DE SOLO MONTADO RISCO DE LESÃO. O SUPORTE DEVERÁ SER
INSTALADO POR UM INSTALADOR PROFISSIONAL. A PANASONIC DECLINA QUAISQUER RESPONSABILIDADES PELA MONTAGEM
INCORRETA OU UTILIZAÇÃO INDEVIDA DO SUPORTE DE SOLO. O SUPORTE DE SOLO PODE SUPORTAR UM PESO MÁXIMO DE 180 KG.
DIMENSÕES A X C X L 400 X 900 X 400 MM
Certique-se de que possui todas as peças:
3. Nivele as patilhas com recurso a um martelo ou algo semelhante.

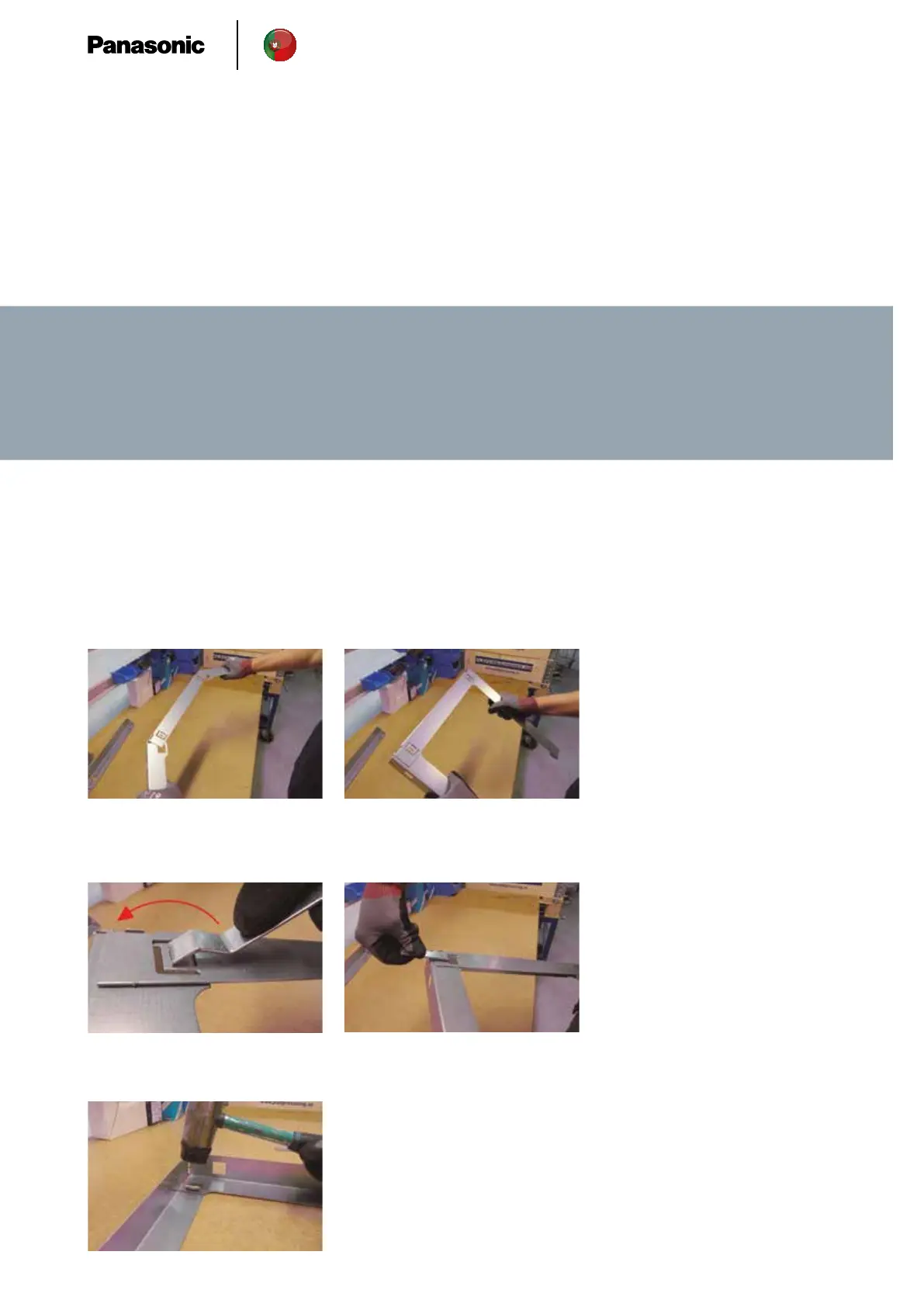

1. Dobre as extremidades conforme indicado nas imagens.
2. Utilize a chave para girar as patilhas de bloqueio. Certique-se de que as patilhas estão alinhadas com os orifícios antes de as girar. Tenha
cuidado durante esta operação.
