1. Nyckel för montering
2. Fötter x 4
3. Brickor x 16
4. Mutter M8 x 16
5. Långsidor x 2
6. Gavlar x 2
7. Distans bultar x 4
8. Vibrationsdämpare x 4
9. Tvärstag x 2
MONTERINGSANVISNING SKRUVLÖST STATIV
Stativets konstruktion bygger på att, med hjälp av utstansade låsikar, inte behöva använda skruv eller liknande för montering. Detta ger ett snabbt och enkelt
montage med ett minimalt behov av verktyg. Dock krävs en viss försiktighet vid montering. Läs denna monteringsanvisning noggrant.
Ett monterat stativ går ej att demontera.
VARNING!
MARKSTATIVET SKALL PLACERAS PÅ STBILT UNDERLAG TÅ INTE PÅ ETT MONTERAT STATIV, RISK FÖR SKADOR MONTERING
SKALL SKE AV BEHÖRIG INSTALLATÖR. PANASONIC ANSVAR INTE FÖR FELMONTERAT STATIV ELLER FÖR FELANVÄNT
MARKSTATIV MARKSTÄLLNINGEN ÄR FÖR EN MAXVIKT PÅ 180 KG MÅTT MONTERAD H; 400, L;900, W;400 MM
Kontrollera att samtliga delar nns med i paketen

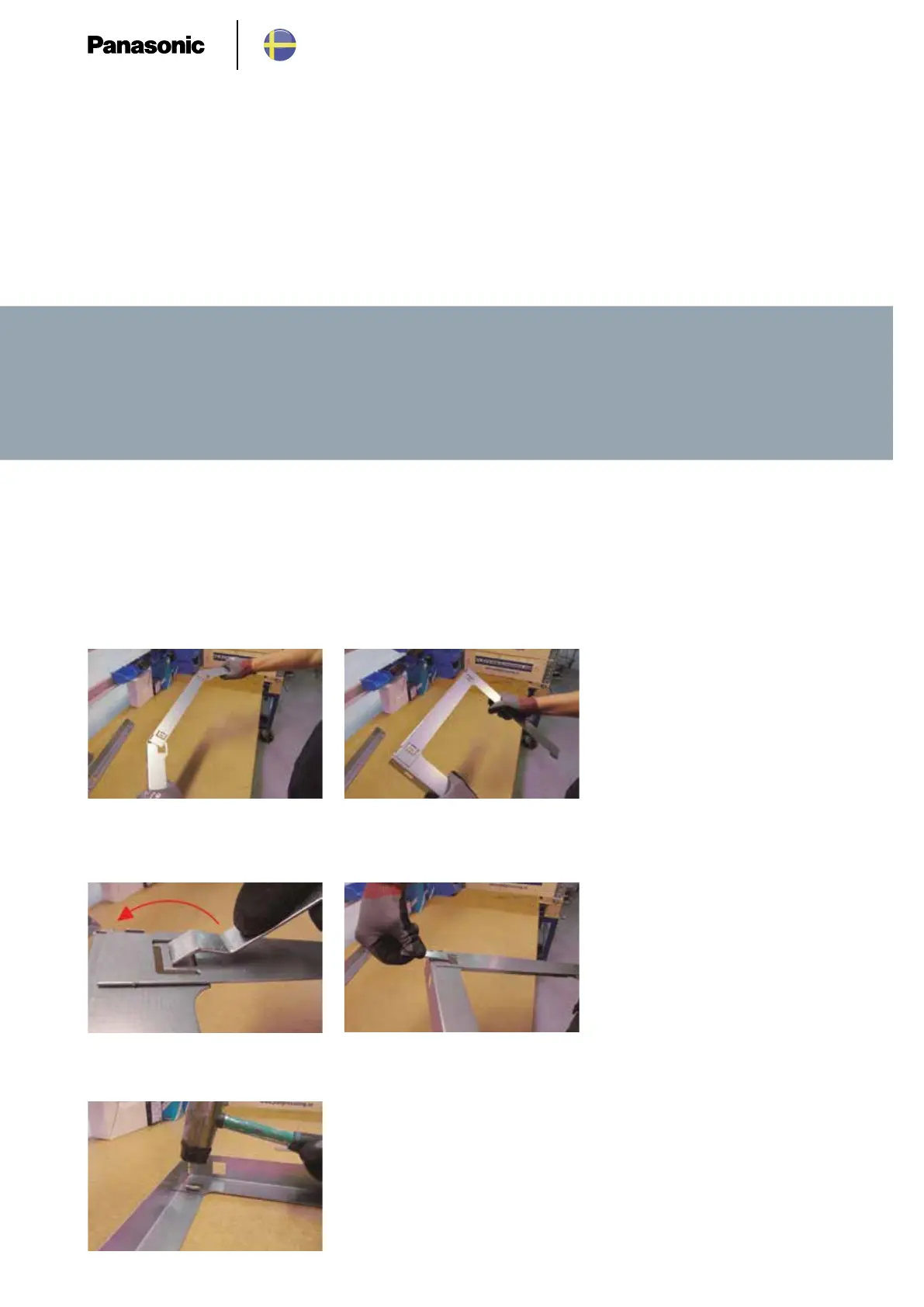

3. Platta till ikarna med en plasthammare eller liknande.
1. Vik ihop gavlarna enl. bilderna.
2. Använd nyckeln för att vrida runt “låsikarna”. Var noga med att ikarna ligger rakt ovanför hålen
innan du vrider. Detta moment bör göras med viss försiktighet.
