POLSKI

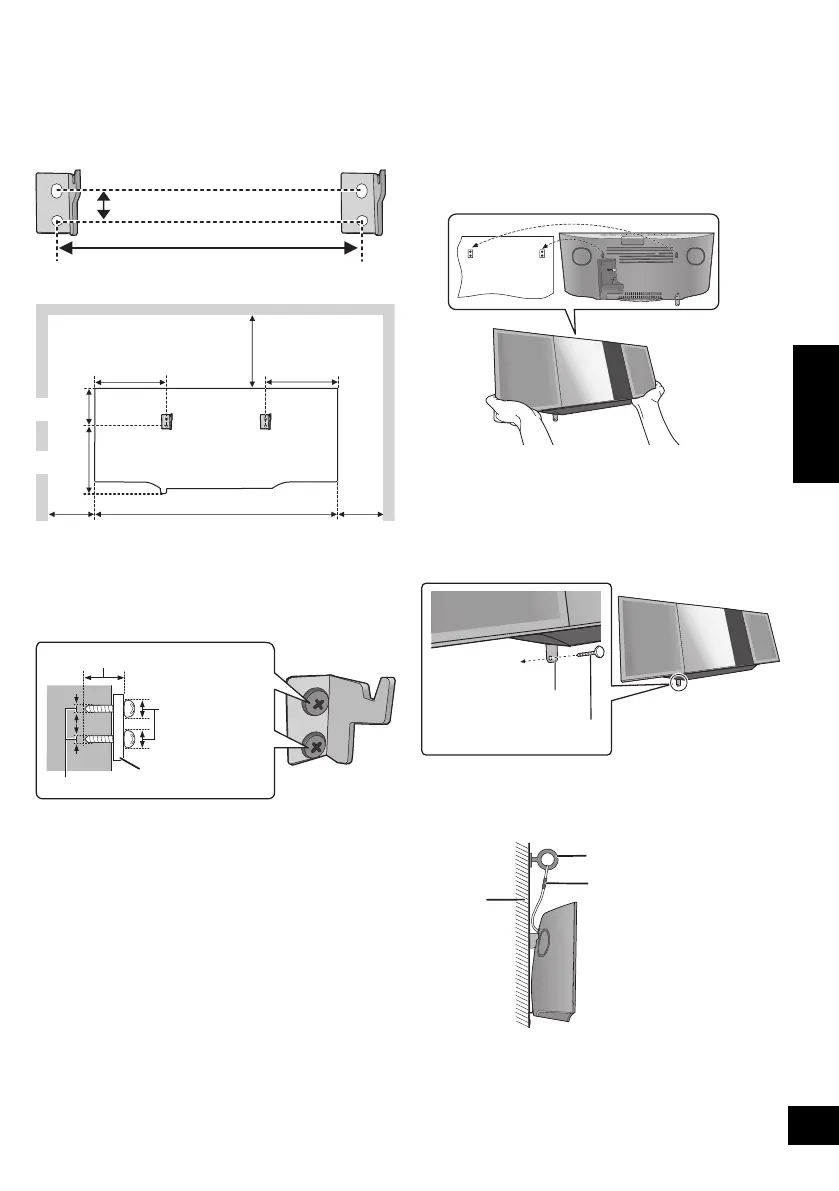

4 Zmierz i zaznacz pozycję wsporników do montażu
ściennego (z obu stron).
≥ Skorzystaj z poniższych rysunków w celu określenia
położenia śrub.
Położenie mocowania wsporników do montażu
ściennego
Wymagana przestrzeń
5 Przymocuj wsporniki do montażu ściennego do
ściany za pomocą 2 śrub (brak w zestawie).
≥ Za pomocą poziomicy sprawdź, czy oba wsporniki do
montażu ściennego są umieszczone w poziomie.
6 Zaczep urządzenie bezpiecznie na wspornikach
do montażu naściennego, trzymając je dwiema
rękami.
≥ Po zawieszeniu urządzenia ostrożnie odsuń rękę,
upewniając się, czy urządzenie wisi bezpiecznie na
uchwytach ściennych.
7 Wkręć śrubę mocującą uchwytu bezpieczeństwa
(brak w zestawie) w celu przymocowania uchwytu
bezpieczeństwa do ściany.
≥ Informacje na temat warunków, które trzeba spełnić
przed przykręceniem, znajdują się w kroku 5.
8 Przymocuj sznurek zabezpieczający przed
upadkiem (brak w zestawie) do ściany.
≥ Upewnij się, że luz sznurka jest minimalny.
500 mm
75 mm
142 mm
154 mm
100 mm
142
mm
300 mm
100 mm
Co najmniej 30 mm
‰7,5 mm do
‰9,4 mm
‰4 mm
Wsporniki ścienne
≥ Podłącz antenę i przewód zasilania do urządzenia
przed jego zawieszeniem na ścianie. (l 23)
Śruba mocująca uchwytu bezpieczeństwa
(brak w zestawie)
Uchwyt bezpieczeństwa
Mocowanie
do ściany
Sznurek
(brak w zestawie)
Wkręt z oczkiem
(brak w zestawie)
Ściana
