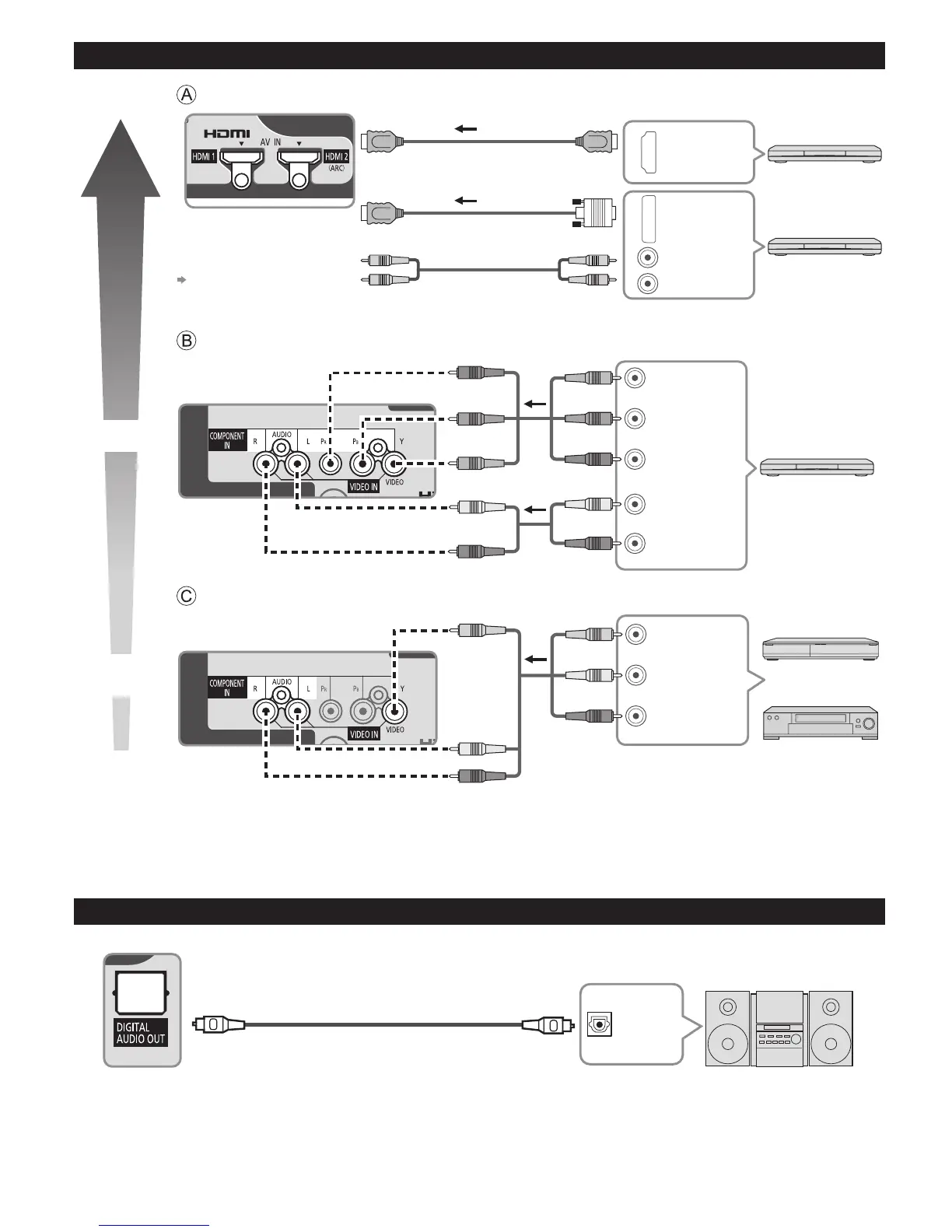

Conexiones del cable AV
Conexión de audio
Superior
Buena
Básica
(no HD)
Para utilizar terminales HDMI
L
R
●
Para las Conexiones VIERA Link, consulte la pág. 26.
HDMI
AV OUT
Cable de conversión
HDMI-DVI
DVI OUT
AUDIO OUT
ej. Reproductor
Blu-ray Disc
ej. Reproductor
Blu-ray Disc
Equipo de AV
Equipo de AV
Conecte al terminal de
entrada de audio
Conexión HDMI (pág. 41)
Para utilizar terminales de VIDEO COMPONENTE
L
R
Y
P
B
PR
AUDIO
OUT
COMPONENT
VIDEO OUT
blanco
rojo
verde
azul
rojo
blanco
rojo
verde
azul
rojo
blanco
rojo
verde
azul
rojo
ej. Reproductor
Blu-ray Disc
Equipo de AV
Para utilizar terminales de VIDEO COMPUESTO
L
R
COMPOSITE
OUT
amarillo
blanco
rojo
amarillo
blanco
rojo
amarillo
blanco
rojo
o
ej. Grabadora DVD
Equipo de AV
ej. Videograbadora
DIGITAL
AUDIO IN
ej. Amplificador
Equipo de audio
●
Para la conexión HDMI-ARC (Canal de retorno de audio), consulte la pág. 25
●
La terminal Verde/Amarilla es compartida para las conexiónes de Componente y Compuesto (Video In).
Cuando use la conexión de Compuesto (Video In), el conector Amarillo (Video) debe ser insertado en la conexión
Verde/Amarillo. (Visualización de contenido de dispositivos externos (pág. 17))
Cable óptico
