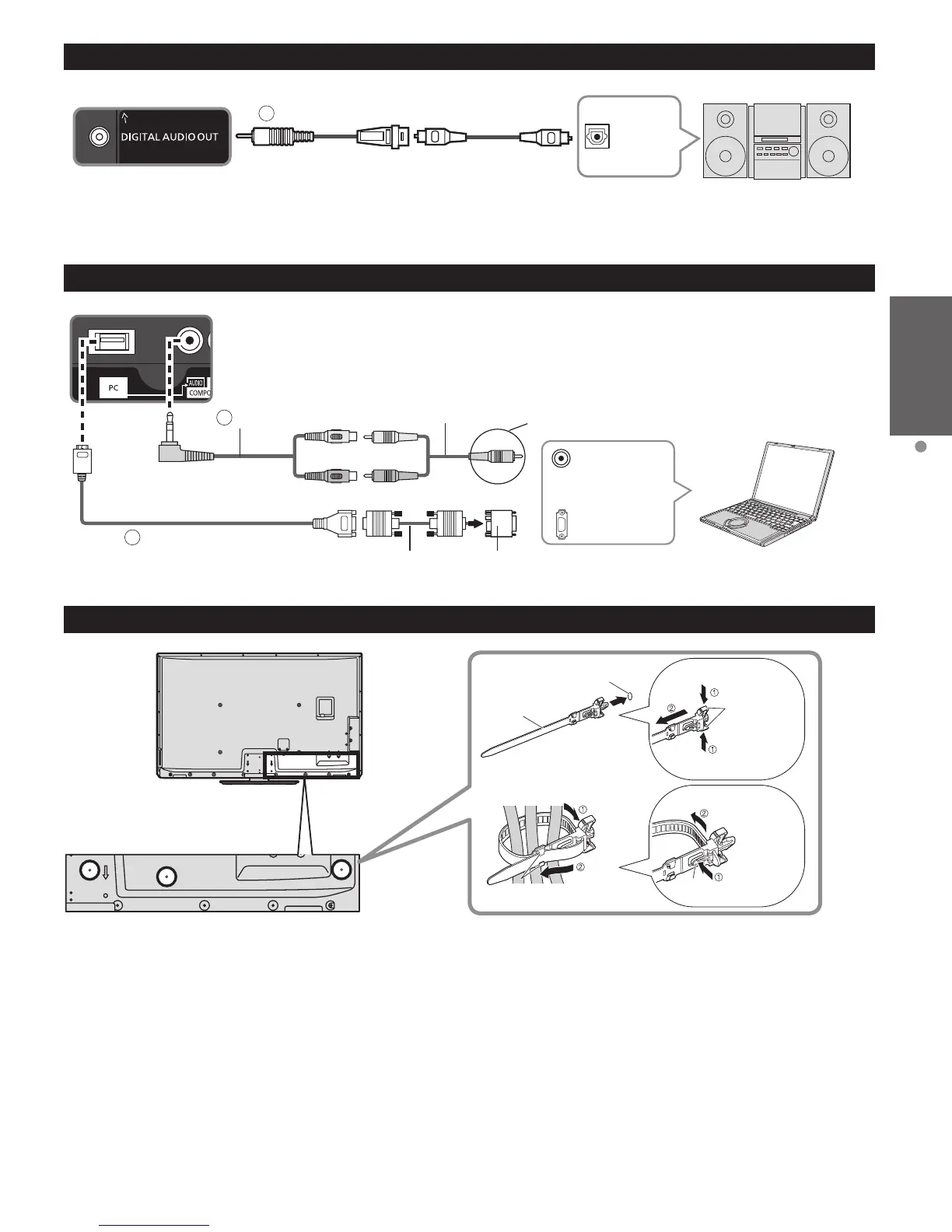

Mise en route
Connexions
Raccordement audio
DIGITAL
AUDIO IN
ex.: Amplificateur
Appareil audio

Pour une connexion HDMI-ARC (canal de retour audio), reportez-vous à la page 32.
Câble optique
Raccordement à un ordinateur/PC (VGA)
Instructions d’assemblage des câbles
Pour fixer
Orifice
Insérez
Pour regrouper
Pour retirer
Pour desserrer
Leviers
Fixez
Crochets
Bouton
Continuez à
pousser le
bouton
Serre-câble
Continuez à pousser
les deux côtés
jusqu'à ce qu'ils se
déclenchent

Ne joignez pas le câble d’antenne et le cordon d’alimentation (cela pourrait causer une distorsion de l’image).

Attachez les câbles avec le serre-câble au besoin.

En cas d’utilisation des options, consultez le manuel d’assemblage des options pour fixer les câbles.
e
Adaptateur optique
PC OUT
PC
Câble PC RVB
Câble audio
Branchez le câble dans la prise de
sortie audio de l’ordinateur.
Audio OUT
Adaptateur de conversion
(au besoin)
blanc blanc
rouge rouge
d
Adaptateur audio
f
Adaptateur pour PC
