RACCORDEMENT DES ENCEINTES
ÉTEIGNEZ l’amplificateur avant de raccorder les enceintes. Vous éviterez ainsi les
dommages qui pourraient survenir lors du court-circuit accidentel des câbles d’enceinte.
LONGUEUR DIAMÈTRE CALIBRE
Moins de 4,5 m (15 pi) 1,3 mm (0,05 po) 16 awg
Moins de 9 m (30 pi) 1.6 mm (0.06 in) 14 awg
Plus de 9 m (30 pi) 2.0 mm (0.08 in) 12 awg
EXIGENCES MINIMALES DE CALIBRE
Vos enceintes sont dotées de bornes de raccordement de haute qualité qui peuvent être utilisées avec
les broches, ainsi qu’avec des fils nus. Consultez le diagramme ci-dessous. À l’aide de câbles d’enceinte
de haute qualité (voir votre revendeur), raccordez une enceinte à la fois à votre récepteur/amplificateur.
Raccordez la borne rouge (+) de l’amplificateur à la borne rouge (+) de l'enceinte et la borne noire
(-) de l’amplificateur à la borne noire (-) de l'enceinte (voir la page suivante). Poussez les bornes de
raccordement pour les fixer.
Allumez l’amplificateur et écoutez les enceintes. Si vous remarquez un manque complet de graves
moyennes et une image disloquée, une ou plusieurs enceintes pourraient être raccordées de façon
« déphasée » (leur polarité est inversée). Vérifiez à nouveau pour vous assurer que les câbles d’enceinte
sont raccordés avec la bonne polarité : rouge (+) avec rouge (+) et noir (-) avec noir (-). Poussez les
bornes de raccordement pour les fixer.
Le tableau suivant indique les exigences minimales de calibre pour els différentes longueurs de câble :

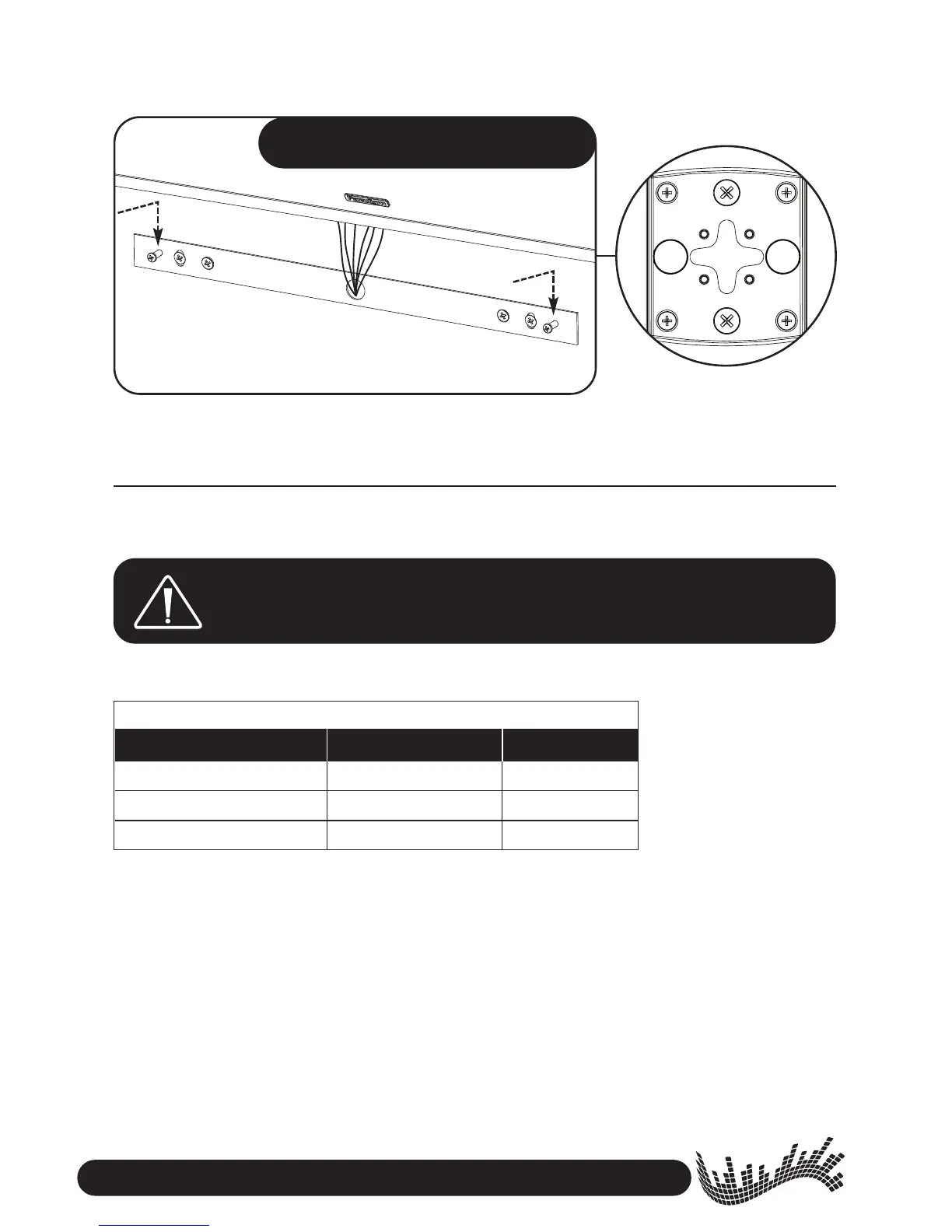

MONTAGE AU MUR (SUITE)
Alignez les trous en forme de serrure (voir l’encart) situés derrière l’enceinte sur les têtes de vis qui
dépassent sur le support, puis en faisant un mouvement de haut en bas, fixez l’enceinte sur le support.
CINEMA
MC
200, 400 & TRIO
