Paradise Datacom GL33683 User Manual

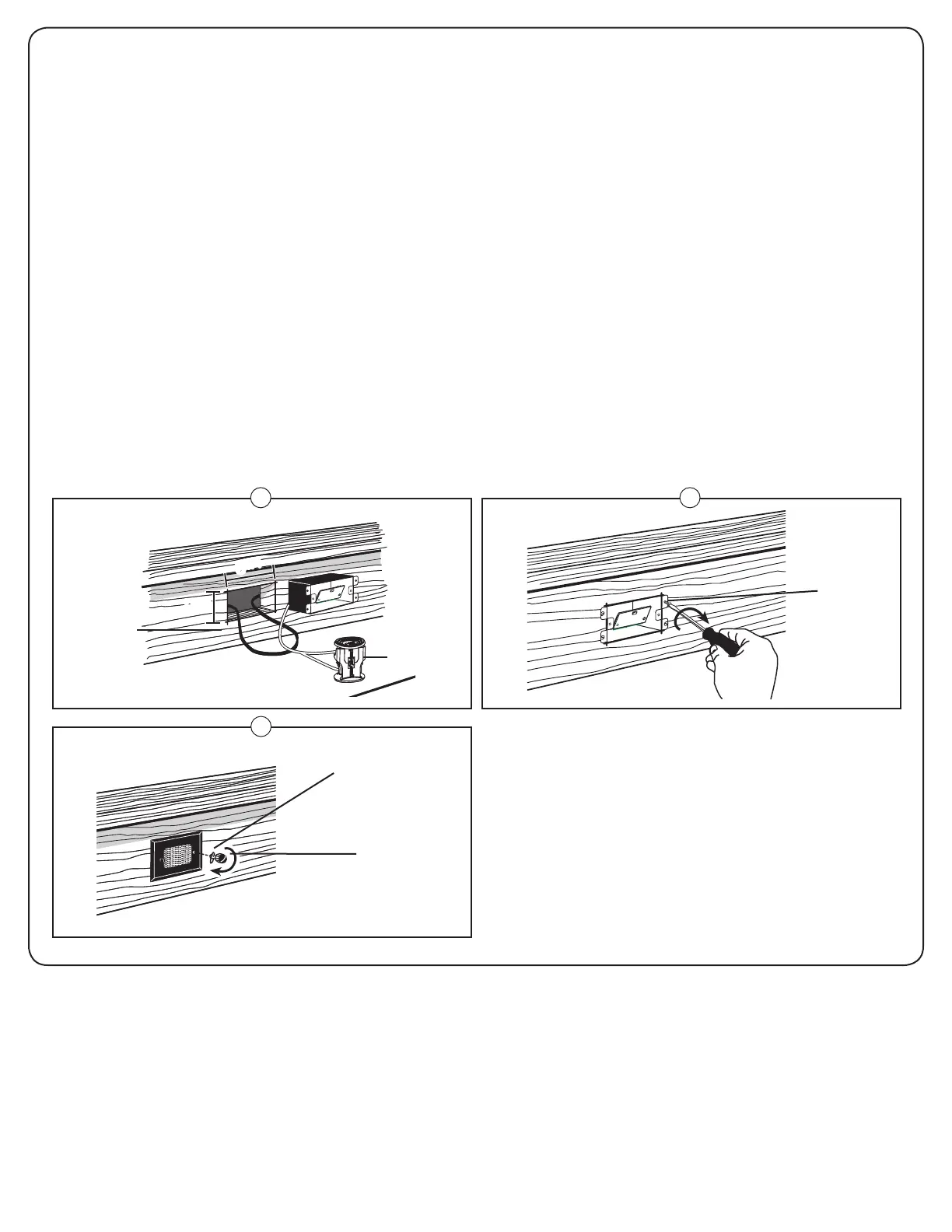

1. Assembly of the Light Fixture
1. Assemblage du luminaire
Avec grille paralume
1.1 Couper une ouverture de 2 3/8 x 3 3/4 sur la surface de
montage.
1.2
Fixer la lanterne sur la surface à l’aide des 4 vis incluses.
1.3
Installer la grille paralume avec les 2 vis à main incluses.
Assurez-vous que les joints toriques restent sur les vis.
Avec plaque à diffusion
1.1 Couper une ouverture de 2 3/8 x 3 3/4 sur la surface de
montage.
1.2 Fixer la lanterne sur la surface à l’aide des 4 vis incluses.
1.3 Installer la plaque à diffusion avec les 2 vis à main incluses.
Assurez-vous que les joints toriques restent sur les vis.
Note : Le trou d’accès du câble sur l’arrière de la lanterne a été
dimensionné pour permettre une provision pour la connexion d’un
conduit de 1/2 pouce lorsque le passe-fil flexible a été enlevé.
With loover plate
1.1 Cut 2 3/8” x 3 3/4” opening in mounting surface.
1.2 Secure the fixture onto the surface using the 4 screws included.
1.3 Install louver plate with the two (2) provided thumbscrews.
Make sure the O-ring stays on the thumbscrews.
With diffuser plate
1.1 Cut 2 3/8” x 3 3/4” opening in mounting surface.
1.2 Secure the fixture onto the suface using the 4 screws included.
1.3 Install diffuser plate with two (2) provided thumbscrews.
Make sure the O-ring stays on the thumbscrews.
Note: The wiring access hole on the back of the fixture has been
sized to allow for a 1/2 inch conduit connection provision once the
flexible grommet has been removed.
2
3/8
2
3/8
3
3/4
3
3/4
Connector
Connecteur
2
3/8
2
3/8
3
3/4
3
3/4
1
1
3/4
” (4.5 cm)
Screw
Vis
O-Ring
Joint torique
Thumbscrew
Vis à main
2
3
Landscape
cable
Câble de
jardin
