Montage • Installaon
DE
www.paramondo.de

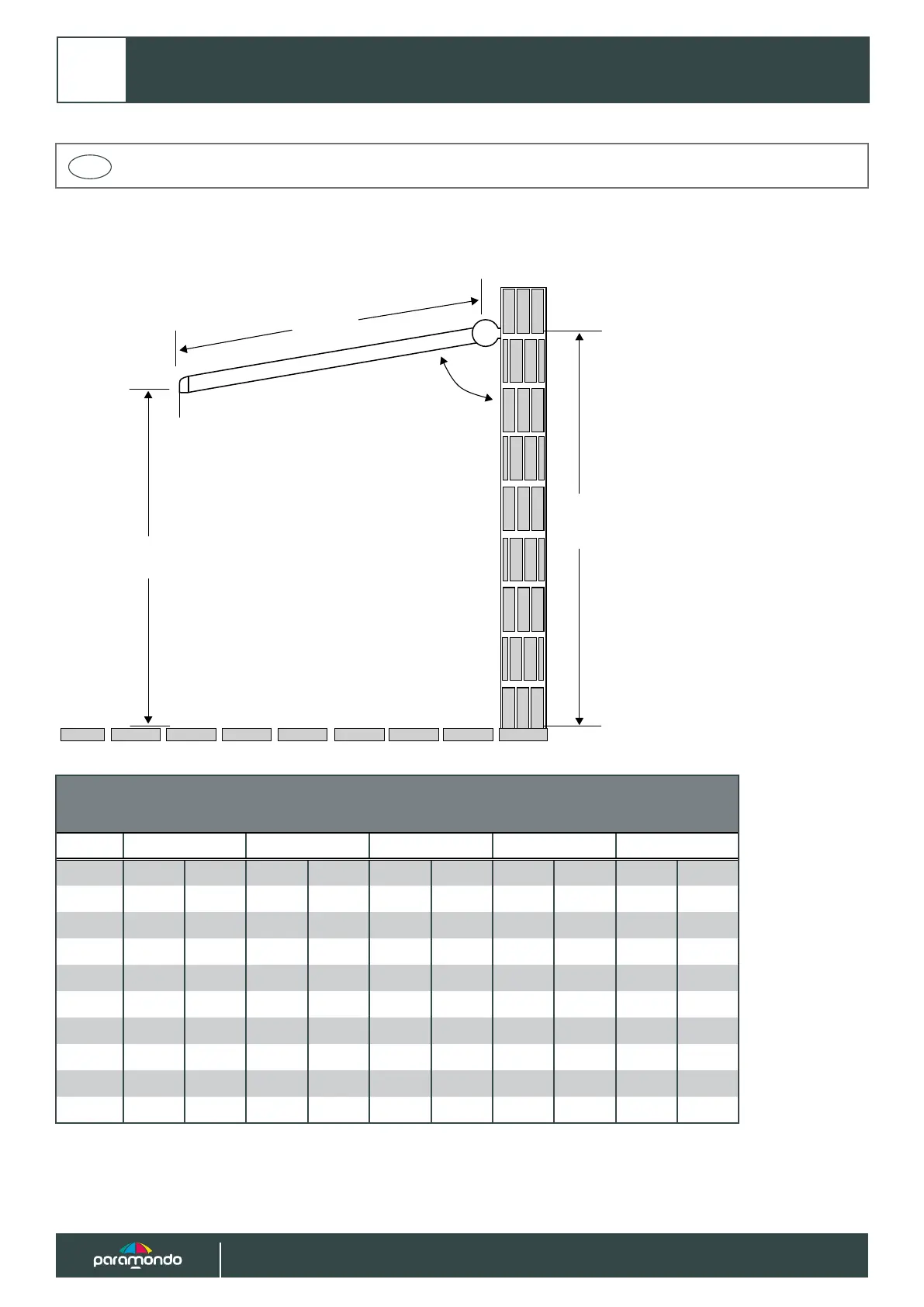

Wir empfehlen, die Markise so zu moneren, dass eine Mindest-Durchgangshöhe von 200 cm am Ausfall-
prol bei voll ausgefahrener Markise gewährleistet ist.
Durchgangshöhe
Ausfall
Montagehöhe
15°
Abzugsmaße bei einer Durchgangshöhe von 200 cm
Ausfall 150 cm 250 cm 300 cm 350 cm 400 cm
N A AF A AF A AF A AF A AF
5° -32 150 -40 250 -45 300 -50 349 -54 399
10° -43 150 -60 248 -69 297 -78 346 -88 396
15° -54 148 -80 244 -93 292 -106 341 -119 389
20° -65 145 -99 239 -116 286 -133 333 -151 380
25° -76 141 -118 232 -139 277 -160 322 -181 368
30° -86 136 -136 223 -161 265 -186 309 -211 353
35° -96 130 -153 212 -182 253 -211 294 -239 335
40° -105 124 -170 200 -202 239 -234 277 -266 316
45° -114 117 -185 188 -220 223 -256 258 -291 294
N = Neigungswinkel | A = Abzugsmaß | AF = Ausfall verbleibend
Bsp.: Montagehöhe 280 cm - Neigung 15° - Ausfall 250 cm = Durchgangshöhe 200 cm
(Der Ausfall (AF) reduziert sich um ca. 6 cm von 250 cm auf 244 cm)
