49
Anschluss und Inbetriebnahme • Connecon and start-up • Aansluing en inbedrijfstelling • Conexión y puesta en servicio • Connexion et
mise en service • Collegamento e messa in funzione • Podłączenie i uruchomienie • Elektrik bağlansının yapılması ve işleme alınması
L1
N
PE
M
M
Red
230 V / 50 Hz
verde/amarillo marron
azul
L1 = Fase (marrón)
N = Neutro (azul)
PE = Tierra

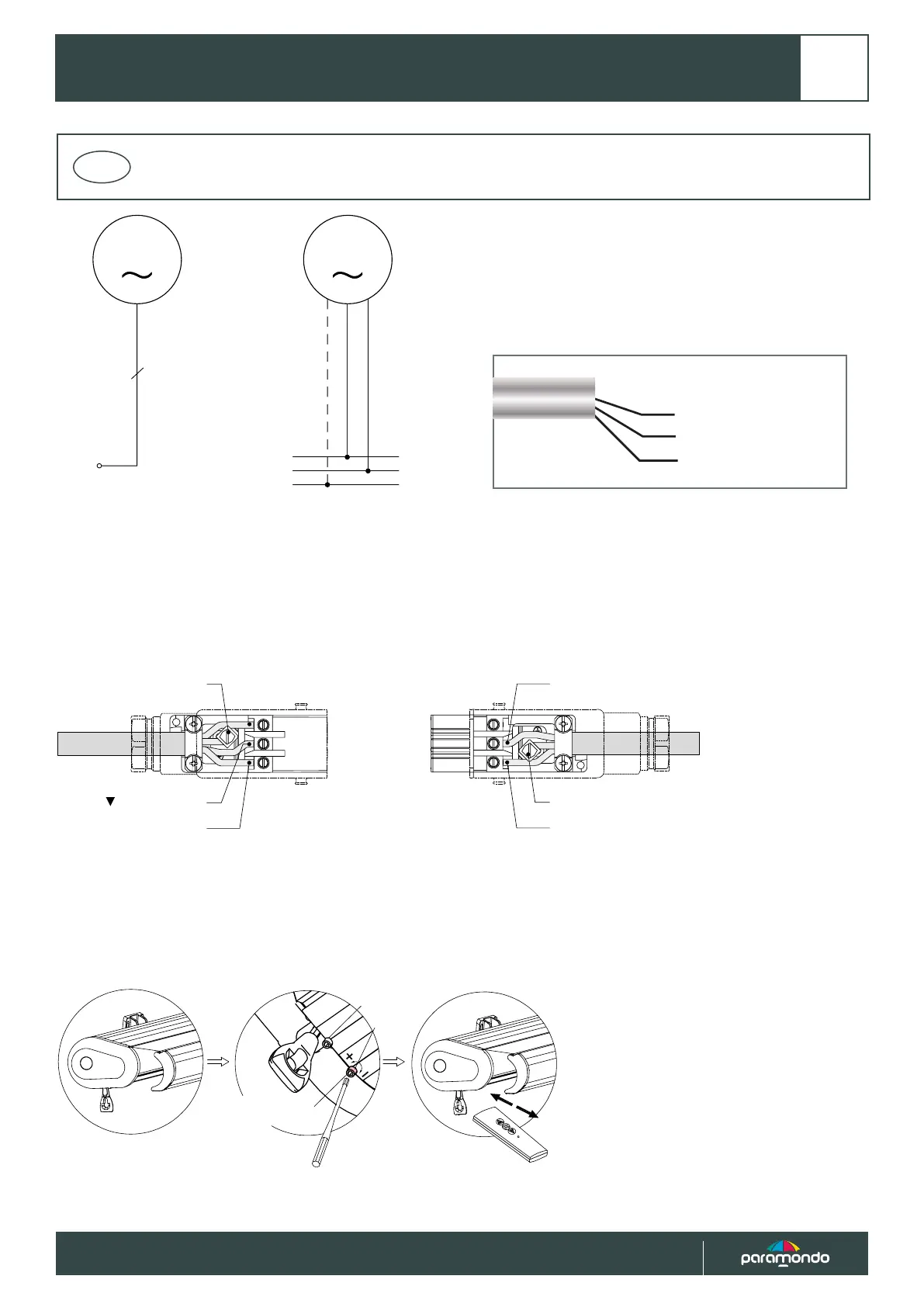

Conectar el motor de acuerdo con las instrucciones de cableado. Con el n de evitar que el agua escurra hacia el motor, los cables de co-
nexión siempre deben establecerse con un bucle descendente.
TIP: Para conectar el cable de red al motor toldo, le recomendamos que ulice el Set conector Hirschmann. Este se puede encontrar en
nuestra enda con el número de arculo 10050625.
PE = (verde/amarillo)
1 = N (azul)
2 = (Negro/marrón)
1
2
3
2 = L1 (marrón)
PE = (verde/amarillo)
1 = N (azul)
1
2
3
Después de conectarlo el motor vibra cortamente, y se encuentra automácamente durante 10 segundos en modo de aprendizaje. Puesto
que el control a distancia inalámbrico suministrado ya se encuentra ajustado, se puede controlar el toldo inmediatamente. Si este no es el
caso, ajuste el transmisor de acuerdo con las instrucciones adjuntas la primera vez!
Del mismo modo, los puntos nales del motor son apropiados para el toldo. En este sendo hay que ajustarlo, haga lo siguiente:
Lado de conexión de Motor Lado de conexión Red
ES
Tornillo de ajuste para
establecer los puntos límite
rojo
blanco
