55

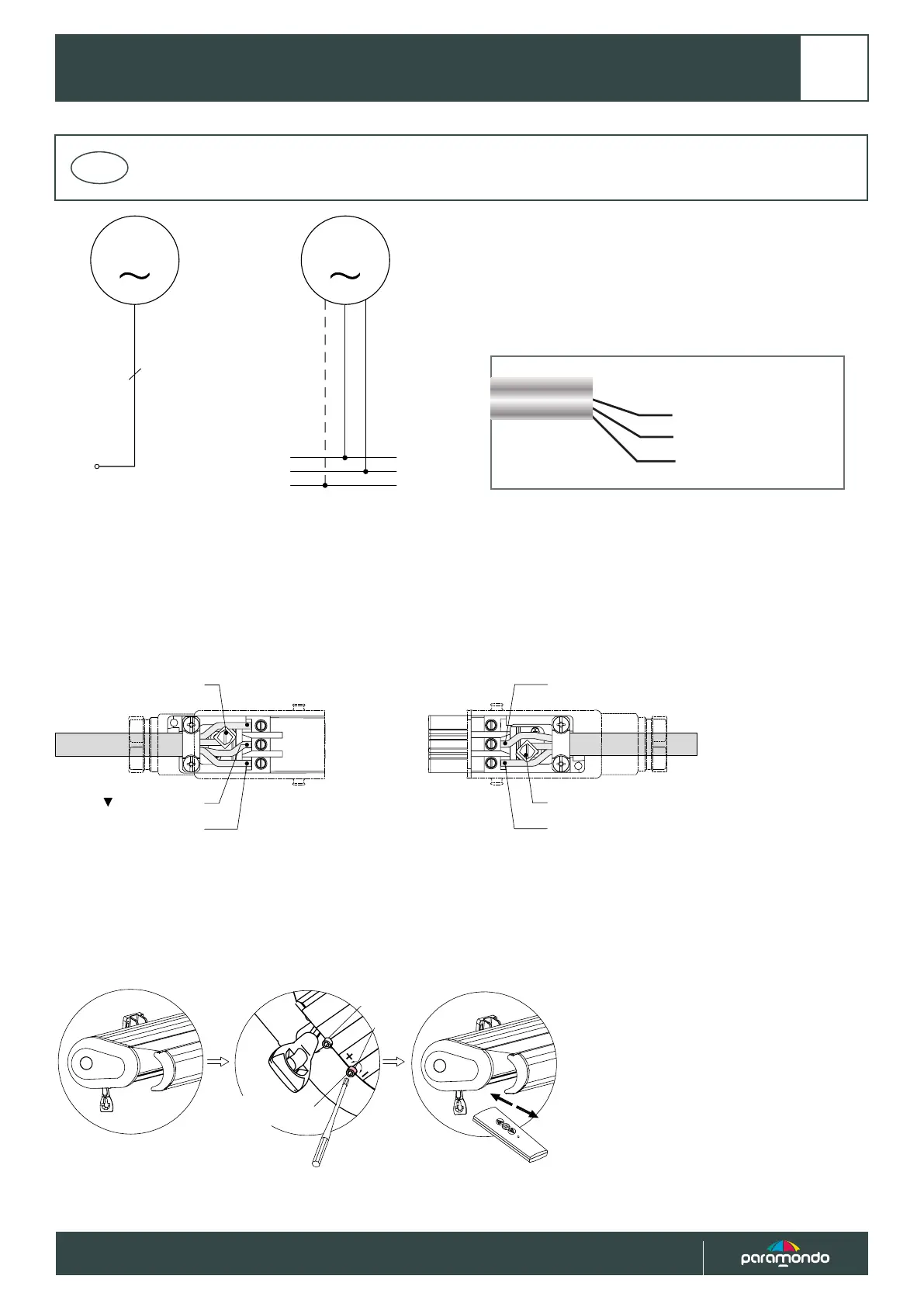

Anschluss und Inbetriebnahme • Connecon and start-up • Aansluing en inbedrijfstelling • Conexión y puesta en servicio • Connexion et
mise en service • Collegamento e messa in funzione • Podłączenie i uruchomienie • Elektrik bağlansının yapılması ve işleme alınması
L1
N
PE
M
M
Rete
230 V / 50 Hz
verde/giallo marrone
blu
L1 = Fase (marrone)
N = Neutro (blu)
PE = Messa a terra
(verde/giallo)
Collegare il motore secondo lo schema di collegamento. Per evitare che dell’acqua penetri nel motore, il cavo di collegamento deve essere
sempre collocato con un nodo verso il basso.
SUGGERIMENTO: per l’allacciamento della rete elerica al motore per tende da sole consigliamo di ulizzare il set di spine Hirschmann.
Questo prodoo si può trovare nel nostro Shop soo il numero di arcolo 10050625.
PE = (verde/giallo)
1 = N (blu)
2 = (nero/marrone)
1
2
3
2 = L1 (marrone)
PE = (verde/giallo)
1 = N (blu)
1
2
3
Dopo il collegamento il motore vibra brevemente e si trova automacamente per 10 secondi in modalità di apprendimento. Dato che il tele-
comando è già programmato può azionare la tenda da sole immediatamente. Se ciò non dovesse accadere, per prima cosa programmare il
telecomando secondo le istruzioni!
Allo stesso modo i necorsa del motore sono già imposta in base alla tenda da sole. Nel caso in cui si debba reimpostarli procedere come
segue:
Estremità di collegamento motore Estremità di collegamento rete elerica
IT
Vite di regolazione per
l’impostazione dei pun di
necorsa
rosso
bianco
