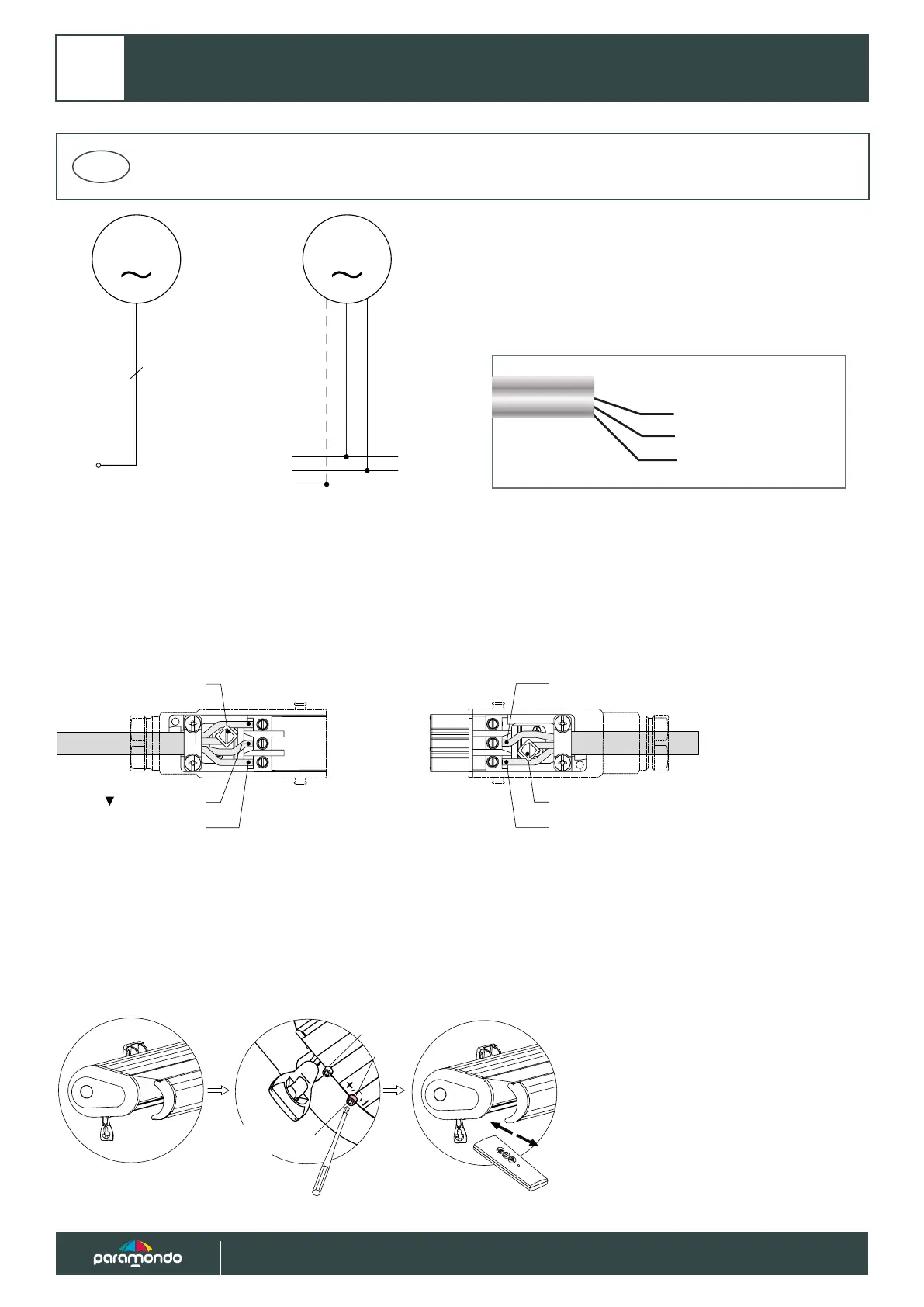

Anschluss und Inbetriebnahme • Connecon and start-up • Aansluing en inbedrijfstelling • Conexión y puesta en servicio • Connexion et
mise en service • Collegamento e messa in funzione • Podłączenie i uruchomienie • Elektrik bağlansının yapılması ve işleme alınması
L1
N
PE
M
M
sieć
230 V / 50 Hz
zielony/żółty brązowy
niebieski
L1 = przewód fazowy (brązowy)
N = przewód neutralny (niebieski)
PE = przewód uziemiający
(zielony/żółty)
Podłączyć silnik zgodnie z instrukcją podłączenia. Aby zapobiec przedostaniu się wody do silnika, pętlę kabla przyłączeniowego zawsze
należy kierować w dół.
WSKAZÓWKA: Do podłączenia przewodu sieciowego do silnika markizy zalecamy użycie zastawu wtyczek Hirschmann. Można je zakupić w
naszym sklepie, nr artykułu 10050625.
PE = (zielony/żółty)
1 = N (
niebieski)
2 = (czarny/brązowy)
1
2
3
2 = L1 ((brązowy)
PE = (zielony/żółty)
1 = N (
niebieski)
1
2
3
Po włączeniu silnik krótko wibruje i przez 10 sekund automatycznie pracuje w trybie programowania. Ponieważ dołączony ręczny nadajnik
radiowy jest już zaprogramowany, można go od razu używać do sterowania markizą. Jeśli tak nie jest, należy najpierw zaprogramować nada-
jnik ręczny zgodnie z dołączoną instrukcją!
Również pozycje końcowe silnika są już ustawione odpowiednio do markizy. Jeśli konieczne jest ich przestawienie, należy postępować w
następujący sposób:
Przyłącze po stronie silnika przyłącze po stronie sieci
PL
Śruba nastawcza do ustawiania
punktów krańcowych
czerwony
biały
