Italiano
ICE003-005
3 / 6
%
glicole
Temperatura [°C]
-100 1020304050
0% 1.0024 1.0008 0.9988 0.9964 0.9936 0.9905 0.9869
10% 1.0177 1.0155 1.0130 1.0101 1.0067 1.0030 0.9989
20% 1.0330 1.0303 1.0272 1.0237 1.0199 1.0156 1.0110
30% 1.0483 1.0450 1.0414 1.0374 1.0330 1.0282 1.0230
! Attezione: In fase di riempimento fare riferimento ai dati di
carica anche del vaso di espansione.
3.4 Circuito elettrico
3.4.1 Controlli e collegamenti
! Prima di e ettuare qualsiasi operazione su parti elettriche assicu-
rarsi che non vi sia tensione.
Tutte le connessioni elettriche devono essere conformi alle prescrizioni
locali del luogo di installazione.
Controlli iniziali
1) La tensione e la frequenza di rete devono corrispondere ai valori
stampigliati sulla targhetta dati del refrigeratore. La tensione di ali-
mentazione non deve, neppure per brevi periodi, essere fuori dalla
tolleranza riportata sullo schema elettrico che, salvo diverse indica-
zioni, è pari +/- 10% per la tensione; +/- 1% sulla frequenza.
2) La tensione deve essere fornita fra fase e neutro e quest’ultimo deve
essere collegato a terra, nella propria cabina (impianto TN, o da parte
dell’ente erogatore, impianto TT). Il conduttore di fase e quello di
neutro non devono essere scambiati tra di loro.
Collegamento
1) L’alimentazione elettrica dei refrigeratori viene e ettuata con cavo a
3 li , 2 poli +terra. Per la sezione vedere paragrafo 7.2.
2) Passare il cavo attraverso il pressacavo posto sul pannello posteriore
della macchina e collegare fase e neutro ai morsetti del sezionatore
generale (QS), la terra va collegata all’apposito morsetto di terra (PE).
3) Assicurare all’origine del cavo di alimentazione una protezione con-
tro i contatti diretti pari ad almeno IP2Xo IPXXB.
4) Installare , sulla linea di alimentazione elettrica del refrigeratore,
un interruttore automatico con di erenziale (RCCB - IDn = 0.3A),
della portata massima indicata nello schema elettrico di riferimento,
con potere di interruzione adeguato alla corrente di corto circuito
esistente nella zona d’installazione della macchina.
La corrente nominale “In” di tale magnetotermico deve essere uguale
a FLA e la curva di intervento di tipo D.
5) Valore massimo dell’impedenza di rete = 0.274 ohm.
Controlli successivi
Assicurarsi che la macchina e le apparecchiature ausiliarie siano state
messe a terra e protette contro cortocircuiti e/o sovraccarichi.
! Una volta che l’unità è stata collegata e l’interruttore generale a
monte è stato chiuso (dando così tensione alla macchina), il voltaggio
nel circuito elettrico raggiunge valori pericolosi. Massima precauzione!
3.4.2 ON/OFF remoto
Tutti i refrigeratori hanno la possibilità di avere un comando di avvia-
mento e fermata remoto.
Per il collegamento del contatto ON-OFF remoto vedere lo schema elet-
trico.
4 Controllo

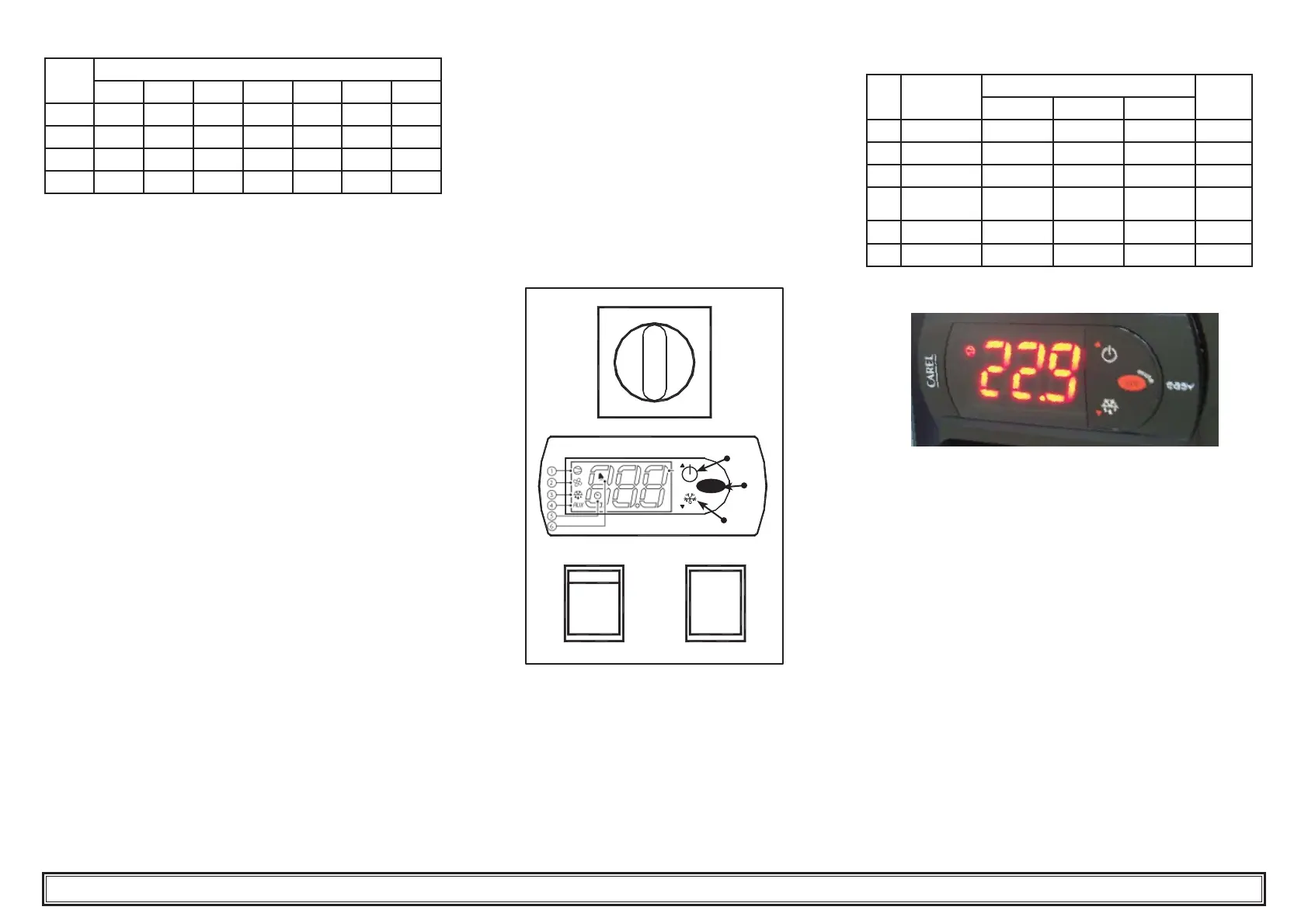

4.1 Pannello di controllo
Fig.1
MUTE
SET
O
I
QS
S1 H1
A
B
C
QS Interruttore sezionatore
S1 Interruttore On/O : per dare il consenso alla partenza della
pompa ed attiva il controllo.
A Pulsante SU: per aumentare il valore dei parametri
modi cabili
B Pulsante SET: per accedere alla programmazione /
modi ca dei paragra
C Pulsante GIU: per diminuire il valore dei parametri
modi cabili
H1 rosso: Indica la presenza di allarmi macchina.
N° funzione normali operazioni start
up
ON OFF ash
1
compressore acceso spento -- --
2
ventilatore--------
3
defrost -- -- -- --
4
uscita
ausiliario
-- -- -- --
5
orologio (RTC) -- -- -- --
6
allarme -- -- -- --
Foto 1
(display in funzione)
4.2 Avviamento
• Dare tensione alla macchina mettendo in on il sezionatore
generale QS.
• Mettere in on il refrigeratore nel modo seguente: mettere in On il ta-
sto On/O [S1].
• Impostare sul controllore la temperatura desiderata.
