Per montare il cesto di raccolta:
NOTA: per facilitare l’assemblaggio, nell’installare il sacco
può essere utile farsi aiutare da un’altra persona.
• Assemblare i tubi anteriore e inferiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da ¼
x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.
• Inserire il gruppo tubi anteriore e inferiore del sacco nel
gruppo del sacco.
• Assemblare i tubi anteriore e superiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da ¼
x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.
• Montare tutti i rivestimenti in plastica.
• Introdurre l'asta di scarico nel foro collocato sulla parte
superiore del cesto. Montare la coppiglia e fissare con il
perno di fissaggio.
NOTA: L'asta discarico puo' anche essere utilizzata per
liberare il convogliatore, qualora questo dovesse ostruirsi
con erba bagnata.
Regolazione del cesto:
Per il buon funzionamento del cesto, puo' essere necessario
regolarne il blocco Si dovrebbe avere un gioco di 6mm (1/4")
- 9 mm (3/8") tra la parte superiore e il parafango. La superficie
superiore del cesto dovra' essere allineata con la parte
superiore del parafango. Per regolare la posizione del cesto:
Regolazione orizzontale
• Allentare leggermente i dadi che serrano le staffe destra
e sinistra di regolazione orizzontale del sacco. Allentare
quanto basta affinché le staffe possano essere spostate
per mantenendo la loro posizione.
• Spostare le staffe in avanti e all’indietro quanto è necessario
per lo spostamento desiderato del gruppo del sacco.
Stringere di nuovo i dadi in maniera salda.
Regolazione verticale
• Allentare leggermente i dadi che serrano le staffe di
regolazione verticale. Allentare quanto basta affinché le
staffe possano essere spostate per mantenendo la loro
posizione.
• Spostare le staffe verso l’alto o verso il basso quanto è
necessario per lo spostamento desiderato del gruppo del
sacco. Stringere di nuovo i dadi in maniera salda.
• Montate di nuovo il blocco del contenitore e verificate
l'allineamento del cesto con il parafango posteriore. Se
necessario, ripetere la procedura fino alla posizione
desiderata.
Adattare la macchina in base alla funzione desiderata:
raccolta, mulching o scarico a terra. Vedere il "Capitolo
5" del presente manuale.

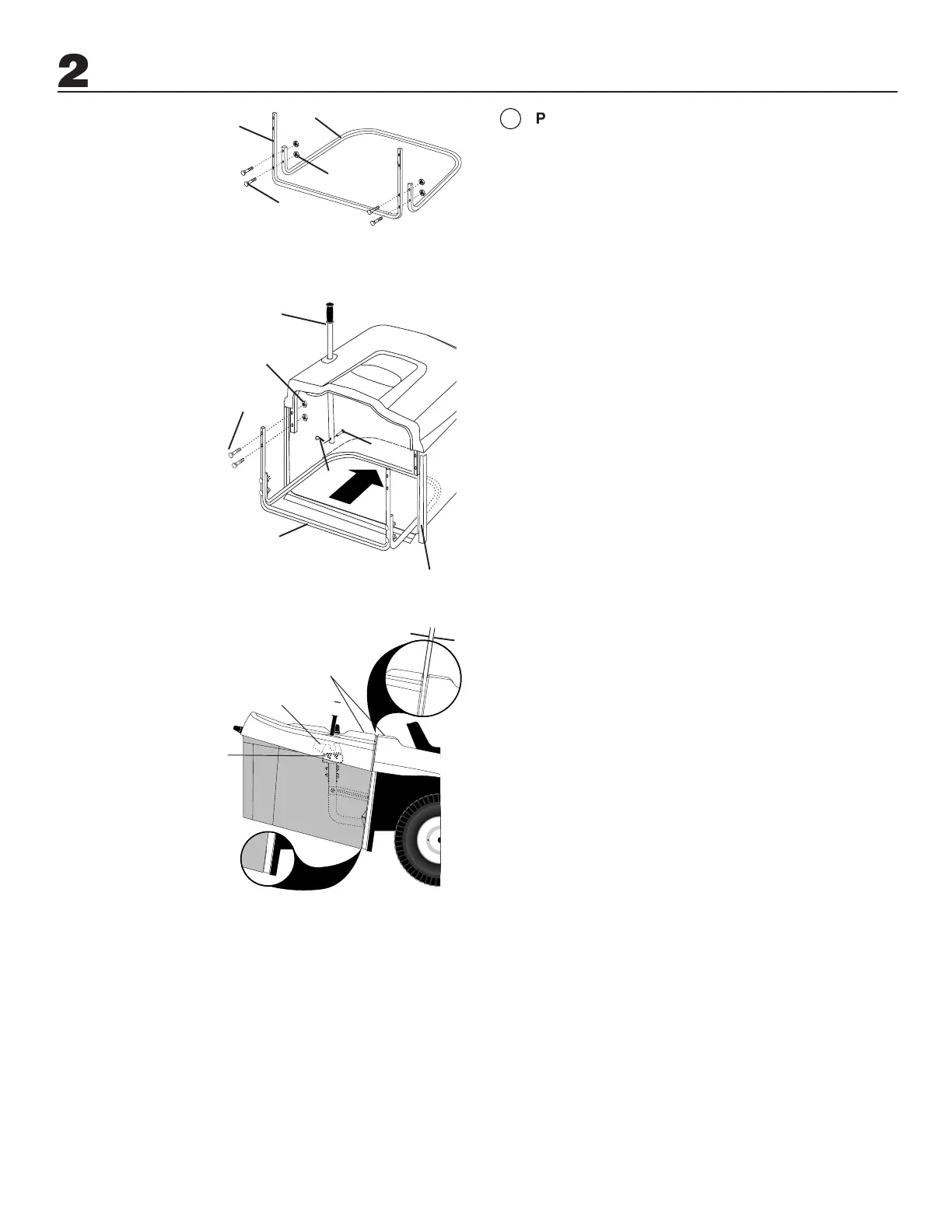

1. Telaio anteriore
2. Bulloni 1/4 x 50,8
3. Dadi 1/4
4. Rivestimento in
plastica
5. Asta di scarico
6. Perno di fissaggio
7. Coppiglia
1. Controllare che
la superficie sia
allineata
2. Staffa di regolazione
orizzontale
3. Staffa di regolazione
verticale
5
6
2
7
1
4
3
6MM (1/4") - 9MM (3/8")
I
1
2
2
4
1
3
3
1. Piastrina d'arresto dell'asta di scarico
2. Telaio inferiore del cesto
3. Bulloni di supporto 1/4 x 50,8 mm
4. Dadi 1/4
