SERIE AW8000
16

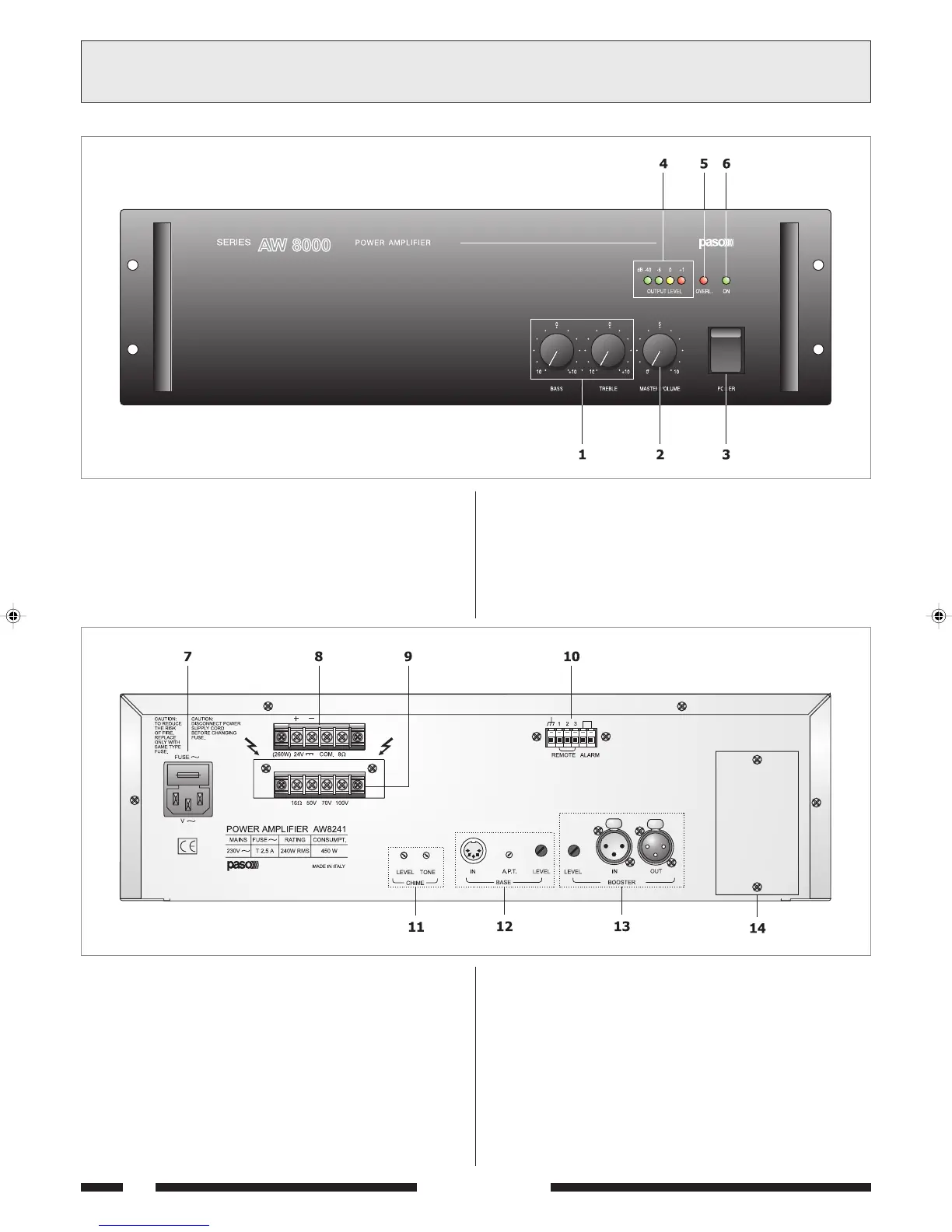

1DESCRIPTION GÉNÉRALE
1.1 PANNEAU AVANT
[1] Contrôles tonalités.
[2] Contrôle principal de volume.
[3] Interrupteur de réseau.
[4] Indicateur de niveau de sortie.
[5] Témoin lumineux de surcharge.
[6] Témoin de mise en marche.
1.2 PANNEAU ARRIERE
[7] Fiche de réseau avec fusible incorporé.
[8] Bornier pour connexion diffuseurs à basse impédance et
alimentation externe 24 Vcc.
[9] Bornier pour connexion diffuseurs à tension constante.
[10] Bornier pour activation signal d'alarme et contrôle du volume à
distance.
[11] Contrôles volume et tonalité du signal d'annonce.
[12] Entrée base amplifiée à réglage du volume et seuil.
[13] Entrée/sortie de ligne et réglage volume.
[14] Logement pour module.
ALLGEMEINE BESCHREIBUNG
1.1 FRONTPLATTE
[1] Tonkontrolle.
[2] Hauptkontrolle für die Lautstärke.
[3] Netzschalter.
[4] Anzeige der Ausgangsstufe.
[5] LED für Überlastungsanzeige.
[6] Betriebskontrolleuchte.
1.2 RÜCKPANEEL
[7] Netzstecker mit integrierter Sicherung.
[8] Klemmenbrett für den Anschluss von Lautsprechern mit niedriger
Impedanz und externer 24 V-GS-Stromversorgung.
[9] Klemmenbrett für den Anschluss von Lautsprechern mit
Gleichspannung.
[10] Klemmenbrett für die Aktivierung des Alarmsignals und der
ferngesteuerten Stufenkontrolle.
[11] Stufen- und Tonkontrolle des Ankündigungssignals.
[12] Eingang für verstärkte Sprechstelle mit Stufen- und
Schwellenregulierung.
[13] Leitungseingang/-Ausgang und Stufenregulierung.
[14] Modulgehäuse.
