SERIE AW8000
18
3CONNEXIONS
3.1 CRITERES GENERAUX
Pour un bon fonctionnement de l'appareil il est conseillé de suivre certains
critères généraux pour l'exécution de connexions:
- éviter le positionnement de câbles et de microphones sur le meuble de
l'appareil;
- éviter de placer les lignes de signal parallèles à celles de réseau;
- observer une distance minimum de 30/40 cm;
- positionner les lignes d'entrée et les lignes de sortie séparées les unes
des autres;
- positionner les microphones hors de l'angle de radiation des diffuseurs
sonores pour éviter le phénomène de réaction acoustique (effet Larsen).
ATTENTION
L'installation d'accessoires à l'intèrieur de l'appareil et la
sélection de certains contrôles sur l'installation nècessitè le
retrait du couvercle. Ce type d'operation doit être effectué
par un personnel spécialisé: le retrait du couvercle rend
accessibles des zones présentant le risque de décharges
électriques.
Avant d'enlever le couvercle, s'assurer toujours que le câble
d'alimentation ait été débranché.

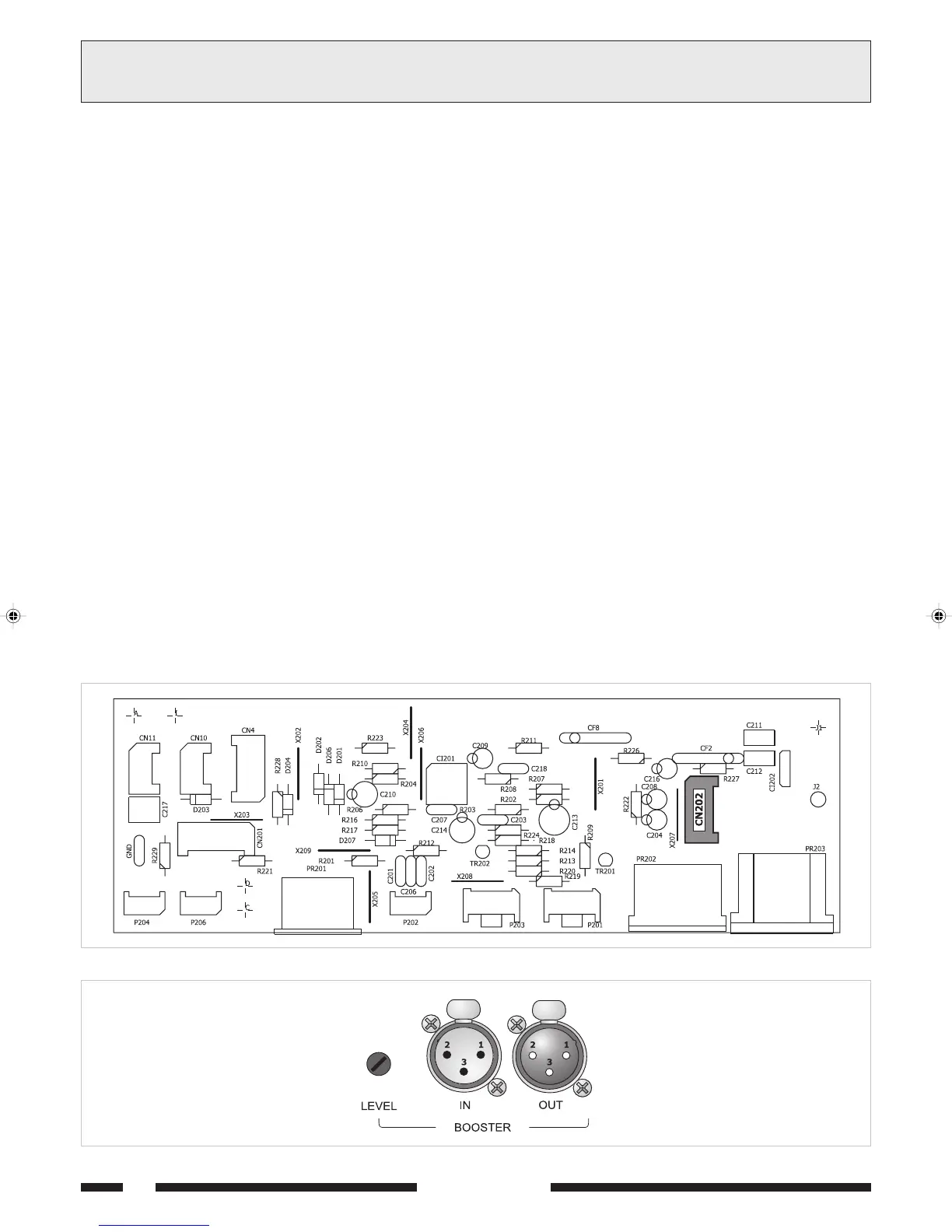

Fig./Abb. 3.2.2
1 = Blindage
2 = Signal (côté chaud)
3 = Signal (côté froid)
1 = Shirm
2 = Signal (warme Seite)
3 = Signal (kalte Seite)
Fig./Abb. 3.2.1
3.2 ENTR
É
E DE LIGNE
Sur le panneau postérieur de l'appareil est disponible l'entrée de ligne
de l'unité de puissance, utilisable par l'intermédiaire de la prise XL
R
femelle BOOSTER IN [13].
La sensibilité d'entrée est réglée par le contrôle LEVEL correspondant.
La fiche XLR mâle BOOSTER OUT fournit le même signal que celui
présent sur la prise IN, pour faciliter le raccordement en cascade entre
plusieurs unités de puissance. L'entrée est équilibrée électroniquement;
l'entrée de l'amplificateur peut être isolée galvaniquement par
l'intermédiaire de la carte optionnelle TM92 dotée de translateur de
ligne. A cet effet, retirer du connecteur CN202 présent sur le circuit
des entrées (voir fig. 3.2.1) les pontets de raccordement et installer la
carte TM92 .
La figure 3.2.2 montre les connexions vues de l'extérieur.
3.1 ALLGEMEINE HINWEISE
Für einen korrekten Betrieb des Gerät müssen folgende Hinweise für die
Anschlüsse beachtet werden:
- Kabel und Mikrophone nie auf das Möbel des Gerät legen;
- Mikrophonleitungen und Netzkabel nie parallel führen, sondern einen
Mindestabstand von 30-40 cm einhalten;
- Eingangs- und Ausgangsleitungen immer entfernt voneinander legen;
- Aufstellen von Mikrophonen vor Lautsprechern erzeugt einen Pfeifton
(Larsen-Effekt).
ACHTUNG
Für den Einbau von Zubehörteilen im Innern des Gerät und für
die Einstellung von Wartungschaltern muß der Deckel
abgenommen werden. Dies darf nur von autorisierten
Fackräften durchgeführt werden, da durch das Entfernen des
Deckels mit dem Berühren der stromführenden.
Teile Lebensgefahr verbunden ist. Entfernen Sie erst den
Deckel, wenn Sie sich vergewissert haben, daß das Stromkabel
nicht angeschlossen ist.
ANSCHLÜSSE
3.2 LEITUNGSEINGANG
Auf dem Rückpaneel des Geräts ist der Leitungseingang für die
Leistungseinheit mit XLR-Buchsen BOOSTER IN [13] vorhanden.
Die Eingangsempfindlichkeit wird mit Hilfe der Kontrolle LEVEL eingestellt.
Der XLR-Stecker BOOSTER OUT liefert das gleiche Signal, das an der
Buchse IN vorhanden ist, sodass ein einfacher Anschluss bei
Kaskadenverbindungen von mehreren Einheiten möglich ist.
Der Leitungseingang ist elektronisch symmetriert; der Eingang des
Verstärkers kann mit Hilfe der optionalen TM92-Karte mit
Leitungstransformator galvanisch isoliert werden.
Hierzu müssen die Kurzschlußüberbrückungen von der Verbindung CN202
auf dem Schaltkreis der Eingänge (s. Abb. 3.2.1) entfernt und die Karte
TM92 eingesetzt werden.
Die Abbildung 3.2.2 zeigt die Verbindungen aus der Außenansicht.
