GENERAL DESCRIPTION1DESCRIZIONE GENERALE

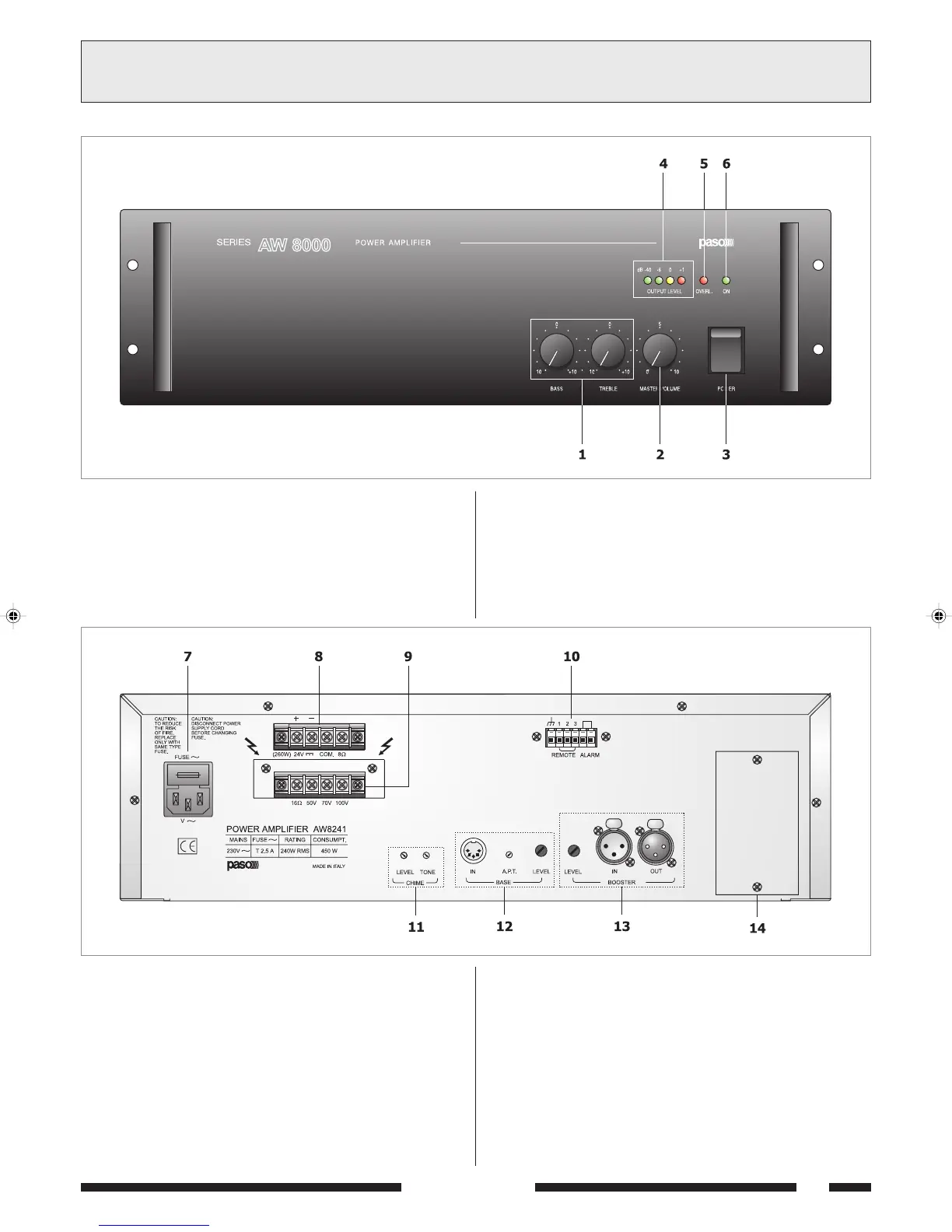

1.1 PANNELLO FRONTALE
[1] Controlli di tono.
[2] Controllo principale di volume.
[3] Interruttore di rete.
[4] Indicatore del livello duscita.
[5] Spia luminosa di sovraccarico.
[6] Spia daccensione.
1.1 FRONT PANEL
[1] Tone controls.
[2] Main volume control.
[3] Mains switch.
[4] Output level indicator.
[5] Overload signalling lamp.
[6] Power signalling lamp.
1.2 PANNELLO POSTERIORE
[7] Spina di rete con fusibile incorporato.
[8] Morsettiera per connessione diffusori a bassa impedenza ed
alimentazione esterna 24 Vcc.
[9] Morsettiera per connessione diffusori a tensione costante.
[10] Morsettiera per attivazione segnale dallarme e controllo livello
remoto.
[11] Controlli di livello e di tono del segnale di preavviso.
[12] Ingresso base amplificata con regolazione di livello e soglia.
[13] Ingresso/uscita di linea e regolazione livello.
[14] Vano per modulo.
1.2 REAR PANEL
[7] Mains plug with built-in fuse.
[8] Terminal strip for connecting low-impedance loudspeakers and
an external 24 VDC power supply unit.
[9] Terminal strip for connecting constant voltage loudspeakers.
[10] Terminal strip for activating an alarm signal and remote level
control.
[11] Warning signal tone and level controls.
[12] Amplified base input with level and threshold control.
[13] Line input/output and level control.
[14] Module compartment.
