SERIE AW8000
9
CONNECTIONS
3CONNESSIONI
3.5 FILTRO SELEZIONE VOCE
L'inserimento di questo filtro può contribuire al miglioramento
dell'intelligibilità della parola in ambienti riverberanti o particolarmente
affollati; esaltando le frequenze del parlato, si concentra tutta la potenza
dell'amplificatore in questa banda, ottenendo quindi una più elevata
dinamica in uscita ed una maggiore chiarezza.
Si consiglia, in particolare, di inserire questo filtro in impianti con diffusori
a tromba, in quanto un eccessivo livello di frequenze basse potrebbe
danneggiare la membrana del diffusore.
Per inserire il filtro é necessario modificare la posizione del ponticello,
posto sul circuito di potenza dell'apparecchio, come indicato in figura
3.5.1.
3.5 VOICE SELECTION FILTER
The use of this filter improves the voice comprehension in highly
reverberating or heavy-crowded rooms.
By emphasizing voice frequencies, the whole amplifier power is
concentrated in this band, thus offering higher output dynamics and
better clarity.
This filter should be installed in particular in systems with horn speakers,
as too many low frequencies could damage the speaker diaphgram.
To install the filter, the position of the jumper on the power circuit of the
unit must be changed as shown in Figure 3.5.1.

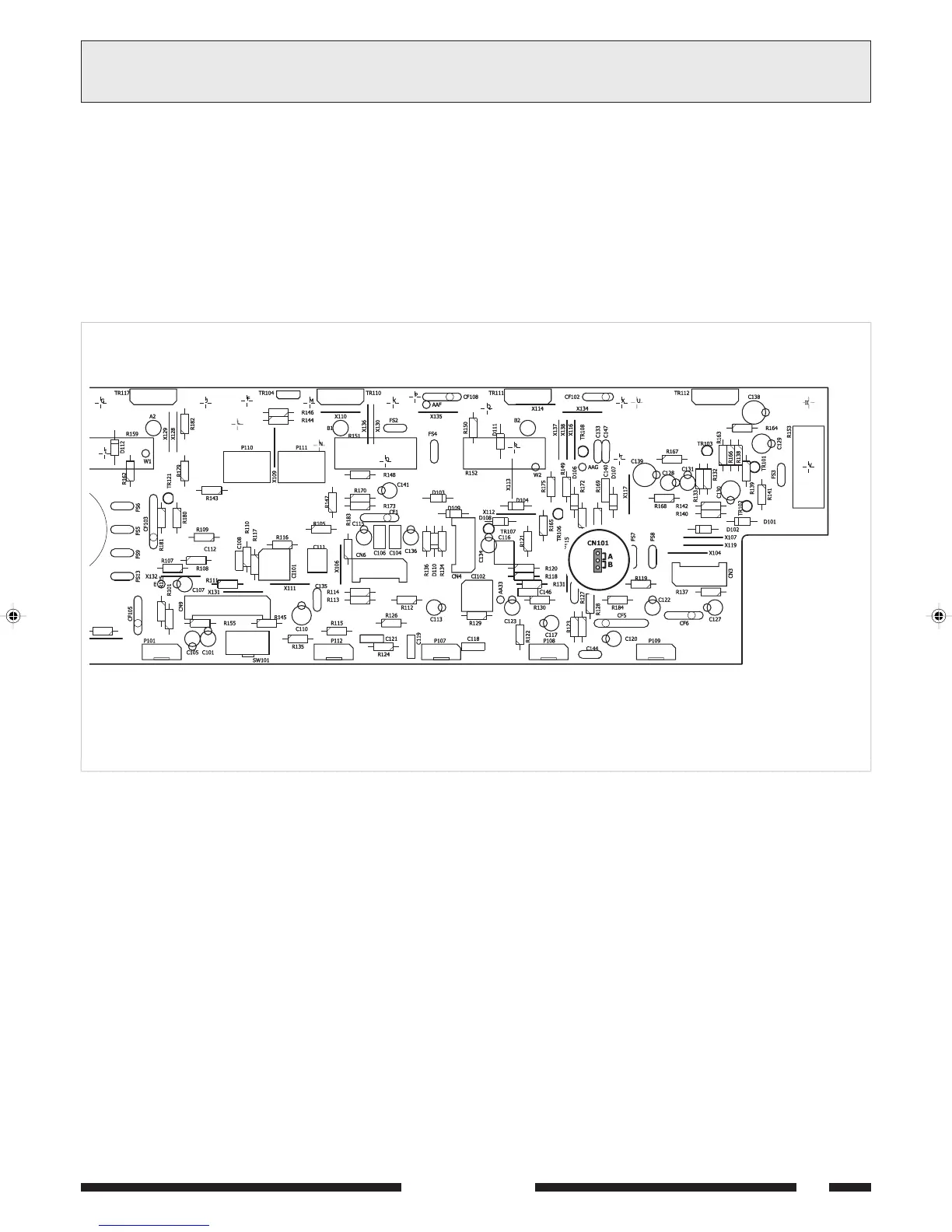

Fig. 3.5.1
Posizione A = Filtro inserito
Posizione B = Filtro disinserito
Position A = Filter ON
Position B = Filter OFF
3.6 MODULI ACCESSORI
Per inserire i moduli accessori nell'amplificatore è necessario rimuovere
il coperchio dell'apparecchio. Rammentiamo che questa operazione deve
essere affidata a personale specializzato e, comunque, si richiama quanto
riportato al paragrafo 3.1.
3.6 OPTIONAL MODULES
To install optional modules in the amplifier, the cover of the unit must be
removed. As mentioned above, this operation should only be performed
by qualified personnel according to section 3.1.
Scheda din-don
Sulla basetta degli ingressi ausiliari è predisposto un connettore a 6
piedini, denominato CN201, per l'inserzione della scheda AC25 per la
generazione del segnale di preavviso (DIN-DON).
Tale segnale è attivato dall'inserzione di una base amplificata collegata
all'ingresso BASE [12]. Le regolazioni del volume e della tonalità del
DIN-DON sono accessibili dal pannello posteriore tramite un piccolo
cacciavite a taglio.
CHIME Module
A 6-pin connector named CN201 is available on the auxiliary input base,
which can house the plug-in AC25 board for the generation of the pre-
warning signal (CHIME).
This signal is activated when an amplified stand connected to the BASE
input [12] is activated.
The CHIME volume and tone controls may be accessed from the rear
panel by means of a small screwdriver.
