1DESCRIPTION GÉNÉRALE

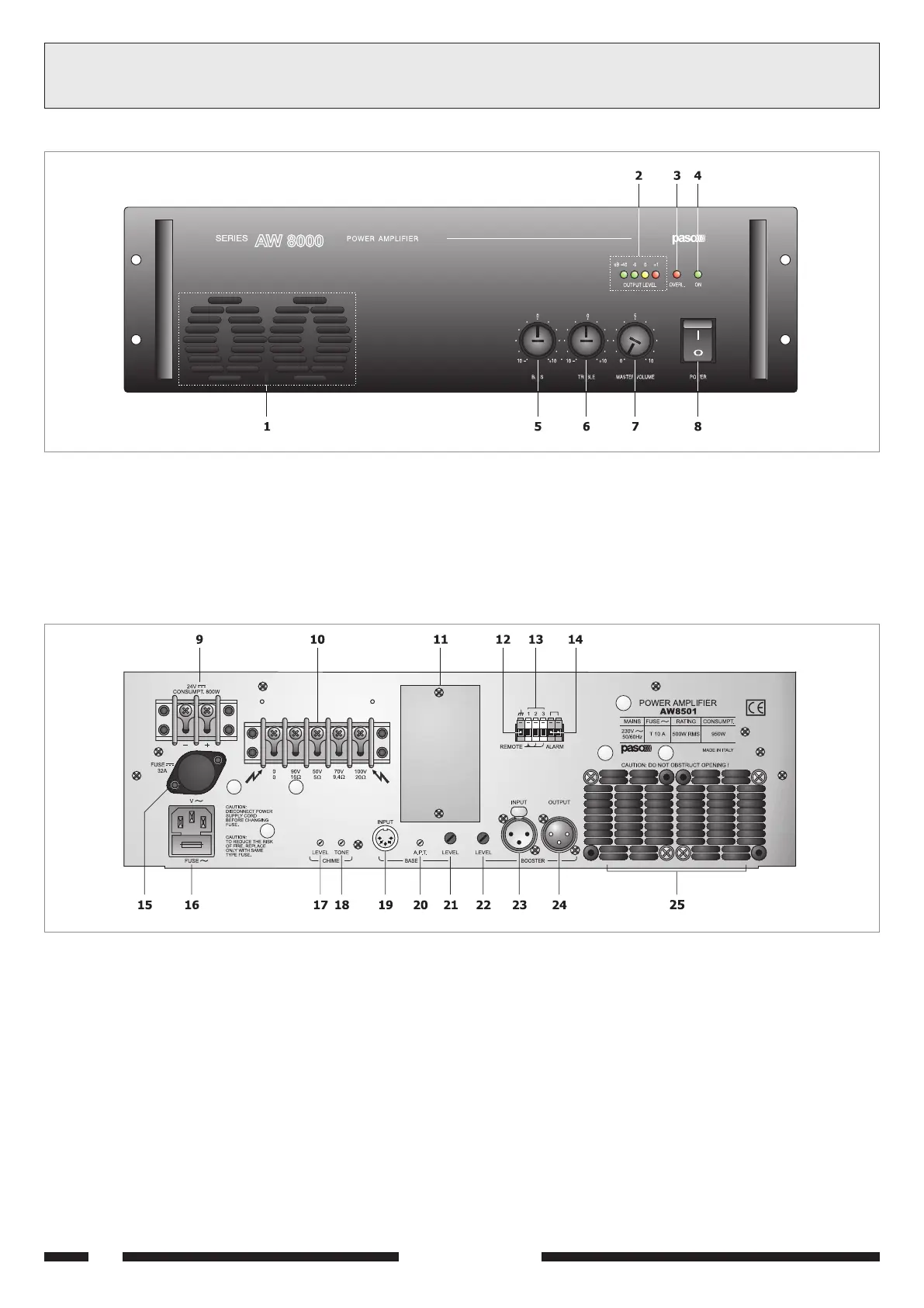

1.1 PANNEAU FRONTAL
[1] Ouvertures daération.
[2] Indicateur de niveau de sortie.
[3] Témoin lumineux de surcharge
[4] Témoin de mise en marche.
[5] Contrôle basses.
[6] Contrôle aigus.
[7] Contrôle principal de volume
[8] Interrupteur de secteur.
1.2 PANNEAU POSTÉRIEUR
[9] Bornier dalimentation externe en courant continu.
[10] Bornier de branchement des haut-parleurs.
[11] Logement pour module.
[12] Connexion châssis.
[13] Bornier pour contrôle de volume à distance.
[14] Bornier pour activation signal dalarme.
[15] Fusible de protection alimentation.
[16] Fiche de secteur avec fusible incorporé.
[17] Réglage niveau du signal de Carillon.
[18] Réglage tonalité du signal de Carillon.
[19] Entrée base amplifiée.
[20] Réglage seuil du circuit de priorité automatique.
[21] Réglage niveau entrée base amplifiée.
[22] Réglage du niveau dentrée de ligne.
[23] Entrée de ligne.
[24] Sortie de ligne.
[25] Ouvertures daération.
ALLGEMEINE BESCHREIBUNG
1.1 FRONTPLATTE
[1] Luftschlitze.
[2] Anzeige der Ausgangsstufe.
[3] LED für Überlastungsanzeige.
[4] Betriebskontrolleuchte.
[5] Tieftonkontrolle.
[6] Hochtonkontrolle.
[7] Hauptkontrolle für die Lautstärke.
[8] Netzschalter.
1.2 RÜCKPANEEL
[9] Klemmenbrett für die externe Gleichstromeinspeisung.
[10] Klemmenbrett für den Anschluß der Lautsprecher.
[11] Modulgehäuse.
[12] Anschluss Rahmen.
[13] Klemmenbrett für die Fernbedienung der Lautstärke.
[14] Klemmenbrett für die Aktivierung des Alarmsignals.
[15] Schutzsicherung.
[16] Netzstecker mit integrierter Sicherung.
[17] Stufenregulierung des Ankündigungssignals.
[18] Einstellung der Tonstufe des Ankündigungssignals.
[19] Eingang für verstärkte Sprechstelle.
[20] Schwellenregulierung des Schaltkreises für automatischen Vorrang.
[21] Regulierung der Eingangsstufe für die verstärkte Sprechstelle.
[22] Stufenregulierung des Linieneingang.
[23] Leitungseingang.
[24] Leitungsausgang.
[25] Luftschlitze.
