1ALLGEMENE BESCHRIJVING

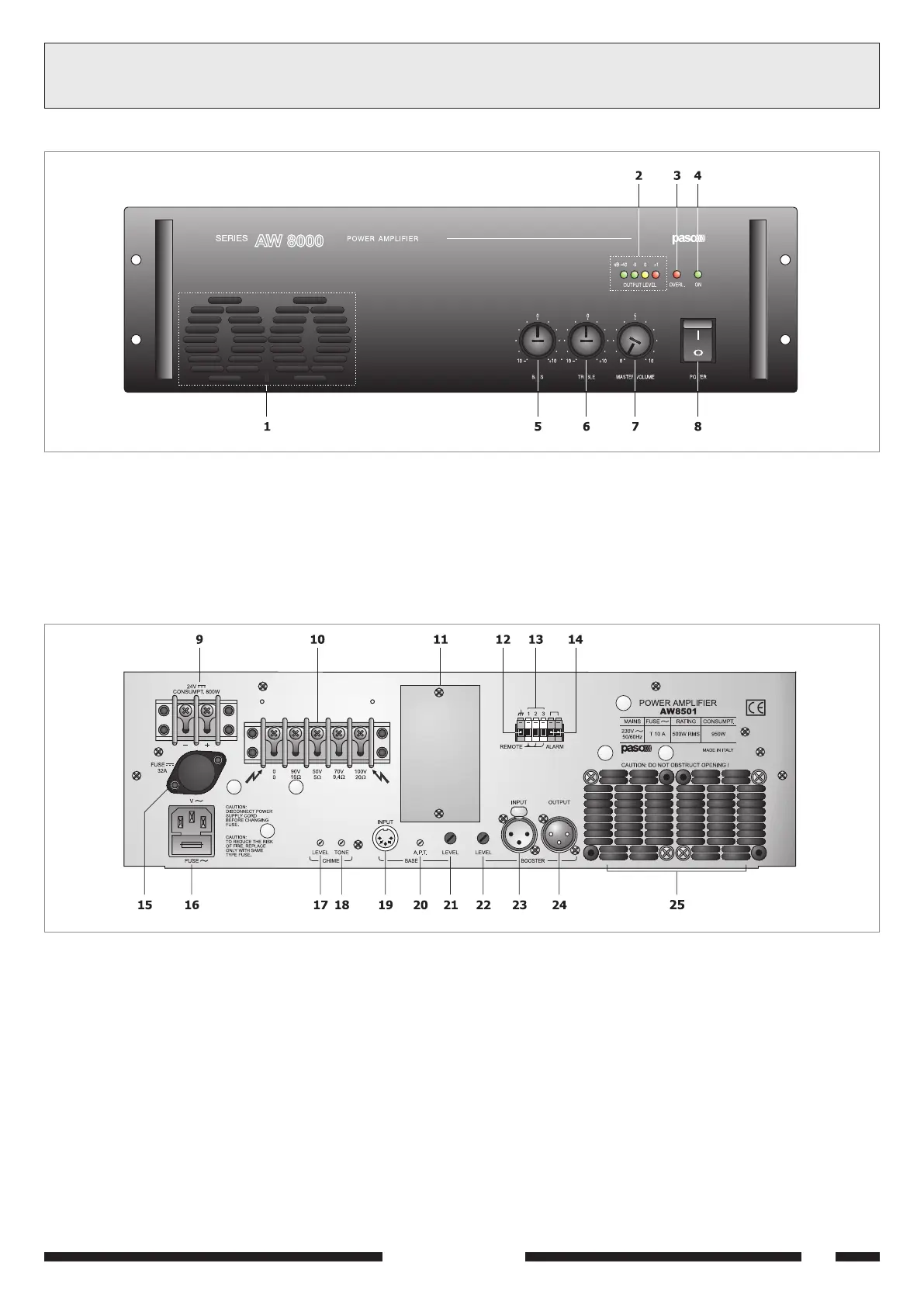

1.1 FRONTPANEEL
[1] Luchtspleten.
[2] Aanwijzer uitgangsniveau.
[3] Controlelampje overbelasting.
[4] Controlelampje apparaat aan.
[5] Regeling lage tonen.
[6] Regeling hoge tonen.
[7] Hoofdvolumeregeling.
[8] Netschakelaar.
1.2 ACHTERPANEEL
[9] Klemmenbord externe gelijkstroomvoeding.
[10] Klemmenbord voor verbinding klankverspreiders.
[11] Ruimte voor module.
[12] Frameaansluiting.
[13] Klemmenbord voor afstandsbediening volume.
[14] Klemmenbord voor inwerkingstelling alarmsignaal.
[15] Beveiligingszekering externe gelijkstroomvoeding.
[16] Netstekker met ingebouwde zekering.
[17] Regeling niveau waarschuwingssignaal.
[18] Regeling toonhoogte waarschuwingssignaal.
[19] Ingang versterkte basis.
[20] Regeling drempel automatisch prioriteitscircuit.
[21] Regeling niveau versterkte basis.
[22] Regeling niveau lijningang.
[23] Lijningang.
[24] Lijnuitgang.
[25] Luchtspleten.
DESCRIPCIÓN GENERAL
1.1 PANEL FRONTAL
[1] Ranuras de ventilación.
[2] Indicador del nivel de salida.
[3] Luz indicadora de sobrecarga.
[4] Luz indicadora de encendido.
[5] Control tonos bajos.
[6] Control tonos agudos.
[7] Control principal de volumen.
[8] Interruptor de red.
1.2 PANEL TRASERO
[9] Terminal de conexión alimentación externa en c.c.
[10] Terminal de conexión para la conexión de los difusores.
[11] Alojamiento para el módulo.
[12] Conexión bastidor.
[13] Terminal para el control remoto de volumen.
[14] Terminal para la activación de la señal de alarma.
[15] Fusible de protección alimentación externa en c.c.
[16] Clavija de red con fusible incorporado.
[17] Regulación nivel señal preaviso.
[18] Regulación tonalidad señal preaviso.
[19] Entrada base amplificada.
[20] Regulación de umbral circuito precedencia automática.
[21] Regulación de nivel entrada base amplificada.
[22] Regulación de nivel entrada línea.
[23] Entrada línea.
[24] Salida línea.
[25] Ranuras de ventilación.
