SERIE AW8000
3
GENERAL DESCRIPTION1DESCRIZIONE GENERALE

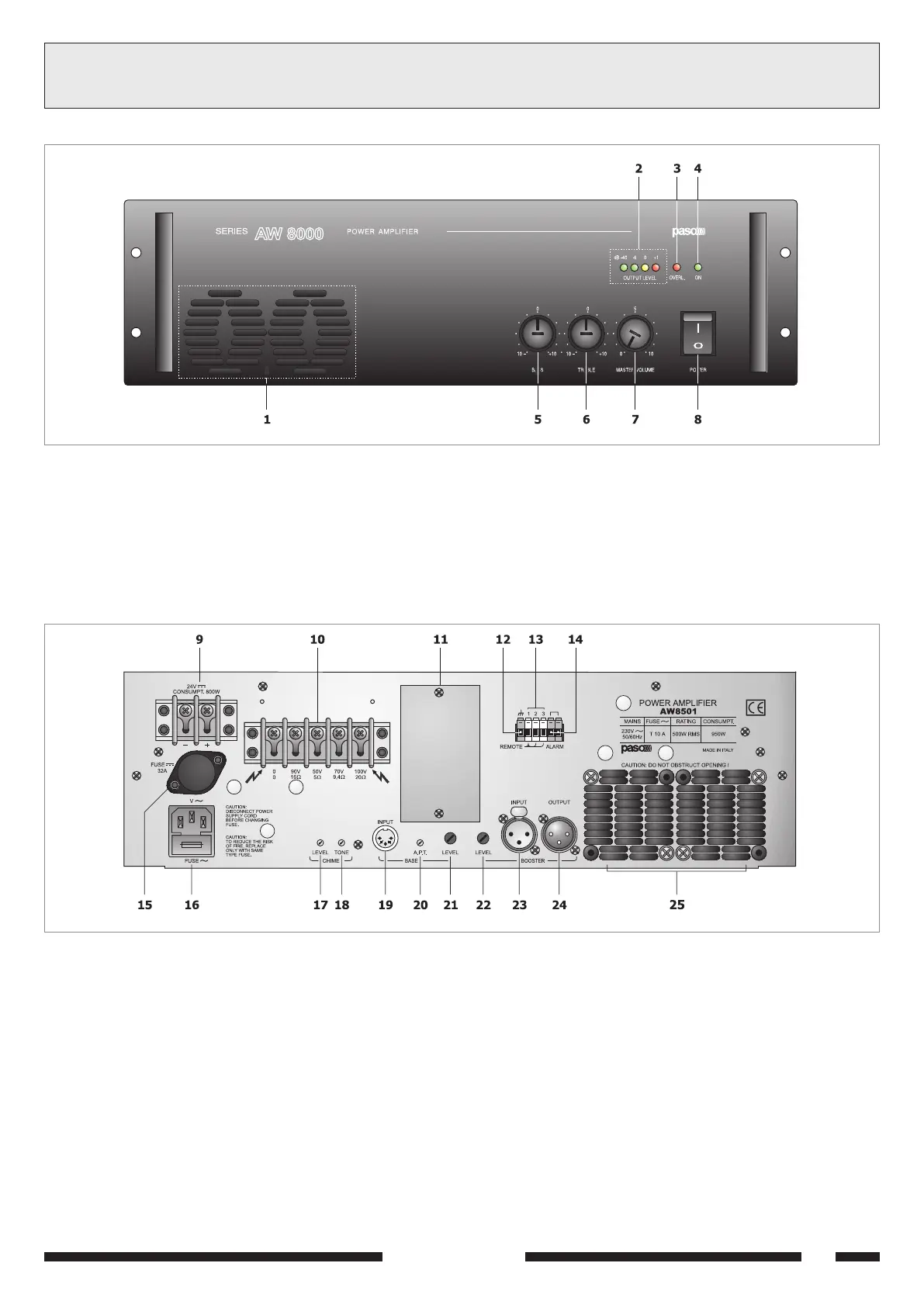

1.1 PANNELLO FRONTALE
[1] Feritoie di aerazione.
[2] Indicatore del livello duscita.
[3] Spia luminosa di sovraccarico.
[4] Spia daccensione.
[5] Controllo toni bassi.
[6] Controllo toni acuti.
[7] Controllo principale di volume.
[8] Interruttore di rete.
1.2 PANNELLO POSTERIORE
[9] Morsettiera per alimentazione esterna in corrente continua.
[10] Morsettiera per la connessione dei diffusori.
[11] Vano per modulo.
[12] Connessione di massa telaio.
[13] Morsettiera per controllo remoto di volume.
[14] Morsettiera per attivazione segnale dallarme.
[15] Fusibile di protezione alimentazione in corrente continua.
[16] Spina di rete con fusibile incorporato.
[17] Regolazione di livello del segnale di preavviso.
[18] Regolazione di tonalità del segnale di preavviso.
[19] Presa ingresso base amplificata.
[20] Regolazione di soglia circuito precedenza automatica.
[21] Regolazione di livello ingresso base amplificata.
[22] Regolazione di livello ingresso linea.
[23] Ingresso di linea.
[24] Uscita di linea.
[25] Feritoie di aerazione.
1.1 FRONT PANEL
[1] Louvers.
[2] Output level indicator.
[3] Overload signalling lamp.
[4] Power signalling lamp.
[5] Bass control.
[6] Treble control.
[7] Main volume control.
[8] Mains switch.
1.2 REAR PANEL
[9] Terminal strip for external DC power supply.
[10] Terminal strip for connection of loudspeakers.
[11] Module compartment.
[12] Frame connection.
[13] Module remote control terminal strip.
[14] Activating alarm signal terminal strip.
[15] Fuse protecting external DC power supply.
[16] Mains plug with built-in fuse.
[17] Chime level adjustment.
[18] Chime tone adjustment.
[19] Amplified base input socket.
[20] Automatic precedence circuit threshold adjustment.
[21] Amplified base input level adjustment.
[22] Line input level adjustment.
[23] Line input.
[24] Line output.
[25] Louvers.
