6
CONNECTIONS
3CONNESSIONI
3.3 INGRESSO BASE AMPLIFICATA
La presa DIN pentapolare BASE INPUT [19] permette il collegamento
dell'amplificatore alle basi preamplificate PASO Serie B600, fino ad un
massimo di sei.
In figura 3.3.1 si evidenziano i collegamenti della presa, vista dall'esterno,
con i relativi segnali ed alimentazioni.
3.3 AMPLIFIED STAND INPUT
The BASE INPUT five-pin DIN socket [19] is designed to connect the
amplifier to up to six preamplified PASO B600 Series stands.
Figure 3.3.1 shows socket connections as seen from the outside, with
pertaining signals and power supplies.

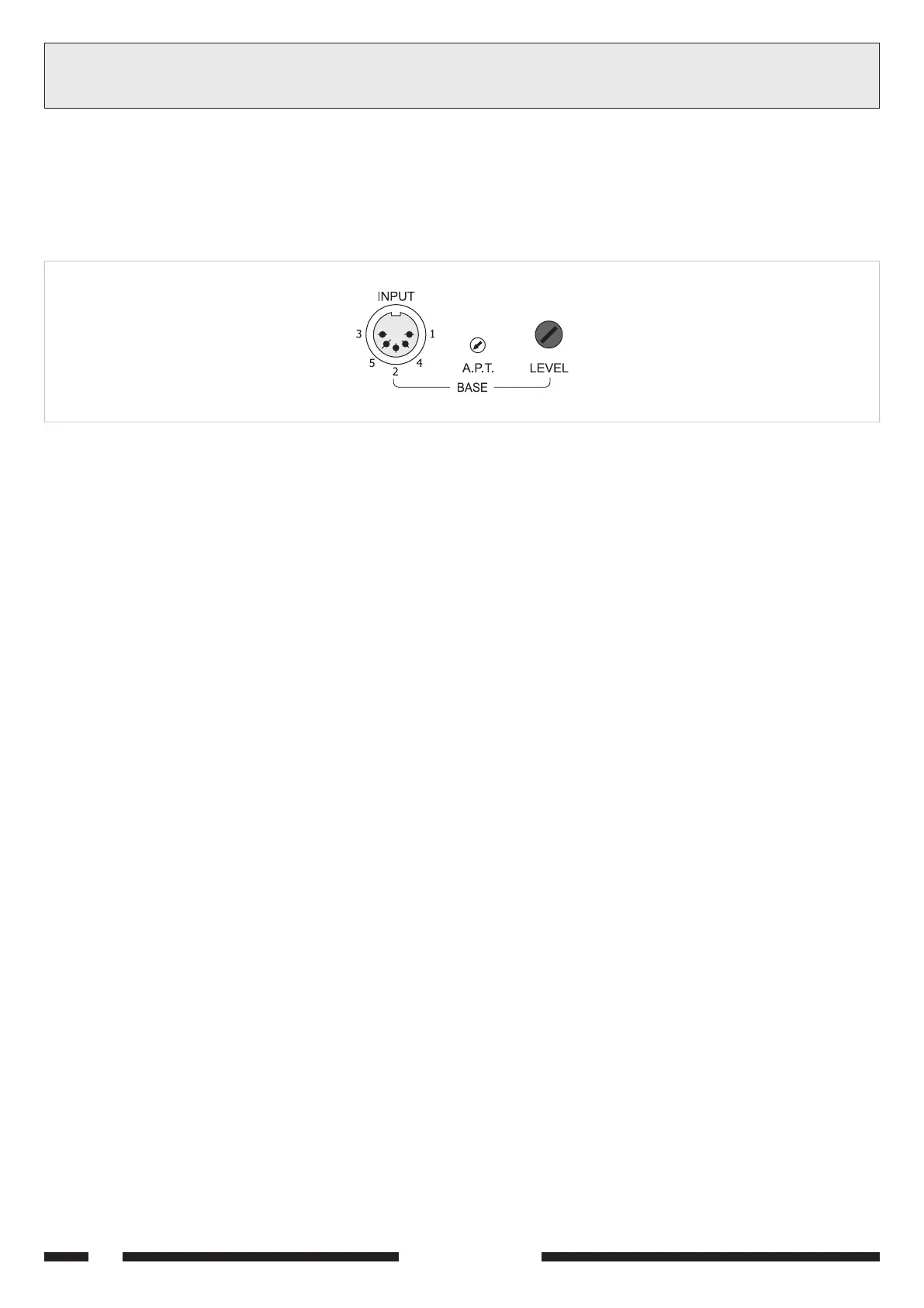

Fig. 3.3.1
1 = Precedenza
2 = Schermo e ritorno del segnale dingresso
3 = Segnale dingresso
4 = Alimentazione +12Vcc stabilizzati
5 = Massa alimentazione
Il livello del segnale inviato alla presa BASE INPUT può essere regolato
dal potenziometro LEVEL [21].
Questa presa è utilizzabile anche per altri impieghi:
 ingresso di bassa frequenza aggiuntivo, con sensibilità 170 mV,
soggetto ad attenuazione di precedenza ed eventualmente utilizzabile
per la generazione di precedenza automatica.
 alimentazione di dispositivo esterno tramite la tensione stabilizzata
12 Vcc; l'erogazione massima di corrente è pari a 200 mA medi con
picchi massimi di 1 A.
The level of the signal sent to the BASE INPUT socket may be adjusted
through the LEVEL potentiometer [21].
This socket may also be used in the following ways:
 Additional low-frequency input, with a sensitivity of 170 mV, subject
to attenuation due to precedence and which can be used, if required,
to generate automatic precedence.
 power supply of an external device by stabilized 12 Vdc voltage;
maximum current output is 200 mA (average) with maximum peaks
of 1 A.
 Precedenza base amplificata
Premendo il tasto di chiamata su una base Serie B600 collegata al
relativo ingresso dellamplificatore [19], si attiva il segnale di precedenza
che attenua automaticamente lingresso di linea.
E così possibile inviare un messaggio dalla base microfonica senza
sovrapposizione di segnale musicale.
 Precedenza automatica
Un circuito elettronico rivela la presenza di segnale all'ingresso BASE
INPUT [19] e attiva automaticamente la precedenza per permettere la
diffusione di un messaggio da questo ingresso.
Il livello di segnale necessario all'attivazione della precedenza automatica
può essere regolato tramite il controllo A.P.T. (Automatic Precedence
Threshold), accessibile dal pannello posteriore.
La regolazione è necessaria al fine di evitare l'attivazione della precedenza
automatica per effetto di eventuali rumori di fondo raccolti dal microfono.
 Amplified stand precedence
When the call pushbutton on a B600 Series base connected to the
pertaining amplifier input [19] is pressed, this triggers the precedence
signal which automatically attenuated the line inlet. In this way, a message
can be sent by the microphone base without any music signal overlay.
 Automatic precedence
An electronic circuit detects the presence of the signal on the BASE
INPUT input [19] and automatically controls the precedence for the
emission of a message from this input.
The signal level required to activate the automatic precedence may be
adjusted through the A.P.T. (Automatic Precedence Threshold) control,
which can be accessed from the rear panel.
This adjustment is required to avoid the activation of the automatic
precedence due to background noise picked up by the microphone.
1 = Precedence
2 = Shield and input signal return
3 = Input signal
4 = Stabilized +12Vcc power supply
5 = Power ground
