Paso P8036 - Service Relay

7
P8036

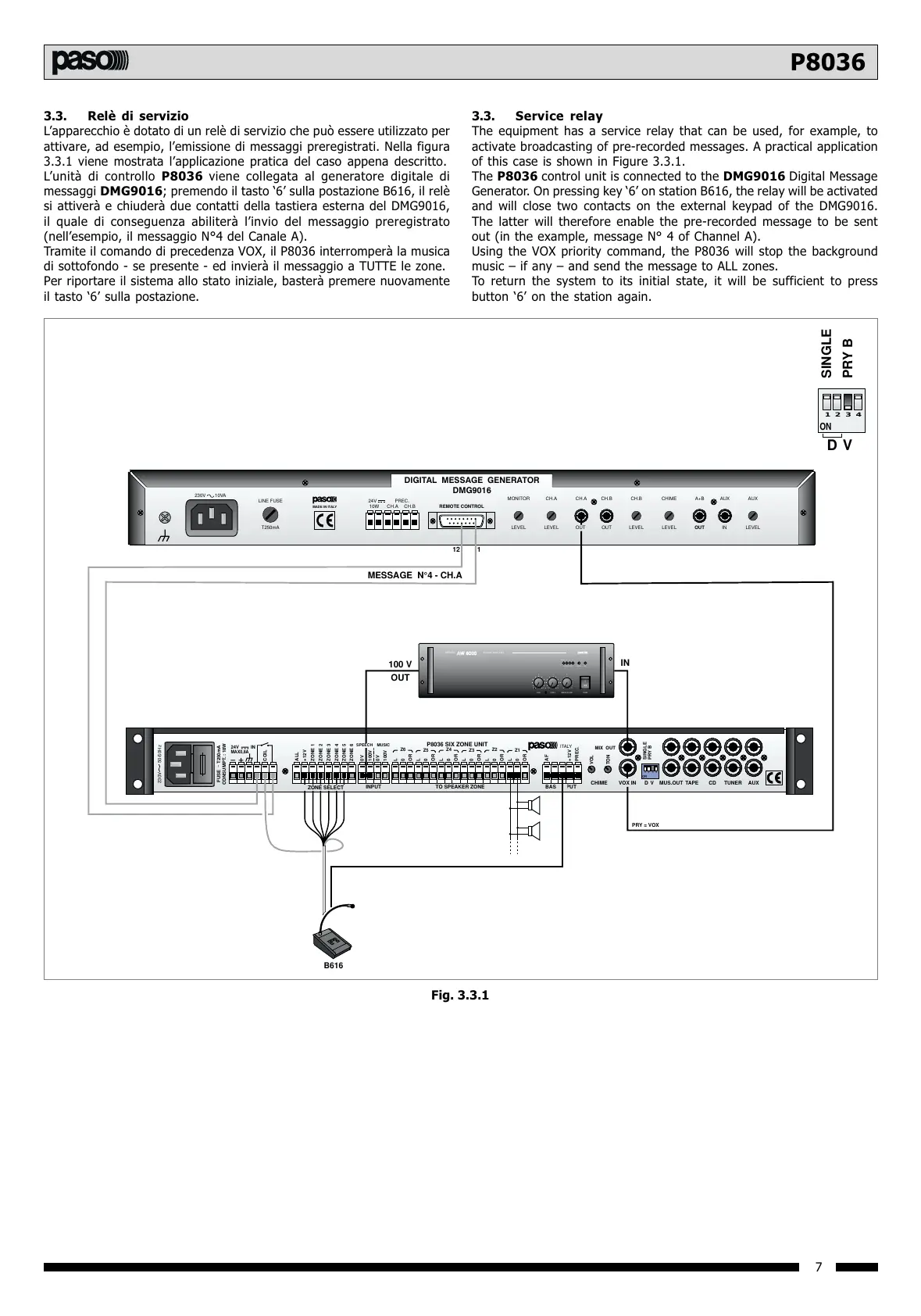

3.3. Relè di servizio
Lapparecchio è dotato di un relè di servizio che può essere utilizzato per
attivare, ad esempio, lemissione di messaggi preregistrati. Nella figura
3.3.1 viene mostrata lapplicazione pratica del caso appena descritto.
Lunità di controllo P8036 viene collegata al generatore digitale di
messaggi DMG9016; premendo il tasto 6 sulla postazione B616, il relè
si attiverà e chiuderà due contatti della tastiera esterna del DMG9016,
il quale di conseguenza abiliterà linvio del messaggio preregistrato
(nellesempio, il messaggio N°4 del Canale A).
Tramite il comando di precedenza VOX, il P8036 interromperà la musica
di sottofondo - se presente - ed invierà il messaggio a TUTTE le zone.
Per riportare il sistema allo stato iniziale, basterà premere nuovamente
il tasto 6 sulla postazione.
ON
1234
DV
SINGLE
PRY B
Fig. 3.3.1
MADE IN ITALY
CH.A10W CH.B
PREC.24VLINE FUSE
230V 10VA
MONITOR CH.A CH.B CHIME A+B AUX AUX
LEVELLEVELOUTOUTLEVELLEVELT250mA
DIGITAL MESSAGE GENERATOR
DMG9016
CH.A CH.B
REMOTE CONTROL
LEVELINOUT
ON
1234
ITALY
INPUT TO SPEAKER ZONE
P8036 SIX ZONE UNIT
CHIME VOX IN D V MUS.OUT TAPE CD TUNER AUX
FUSE
ALL
+12V
ZONE 1
ZONE 2
ZONE 3
ZONE 4
ZONE 5
MUSIC
ZONE 6
0V
0V
100V
100V
CONSUMPT. : 18W
24V
MAX0,8A
IN
T250mA
L
0
OR
Z6
L
0
OR
Z5
L
0
OR
Z4
L
0
OR
Z3
L
0
OR
Z2
L
0
OR
Z1
AF
VOL
MIX OUT
TON
+12V
PREC.
SINGLE
PRY B
~
230V 50/60Hz
COIL
100 V
OUT
BASS TREBLE
MASTER VOLUME POWER
ONOVERL.
OUTPUTLEVEL
+10-6-40
005
10 10 0+10 +10 10
dB
POWER AMPLIFIER
AW 8000
SERIES
I
0
IN
SPEECH
BASE INPUT
12 1
MESSAGE N°4 - CH.A
PRY=VOX
B616
ZONE SELECT
3.3. Service relay
The equipment has a service relay that can be used, for example, to
activate broadcasting of pre-recorded messages. A practical application
of this case is shown in Figure 3.3.1.
The P8036 control unit is connected to the DMG9016 Digital Message
Generator. On pressing key 6 on station B616, the relay will be activated
and will close two contacts on the external keypad of the DMG9016.
The latter will therefore enable the pre-recorded message to be sent
out (in the example, message N° 4 of Channel A).
Using the VOX priority command, the P8036 will stop the background
music  if any  and send the message to ALL zones.
To return the system to its initial state, it will be sufficient to press
button 6 on the station again.
