NO – For installatøren
20
Bruks- og monteringsanvisning
Installasjon
B1
B2
Forberedelse

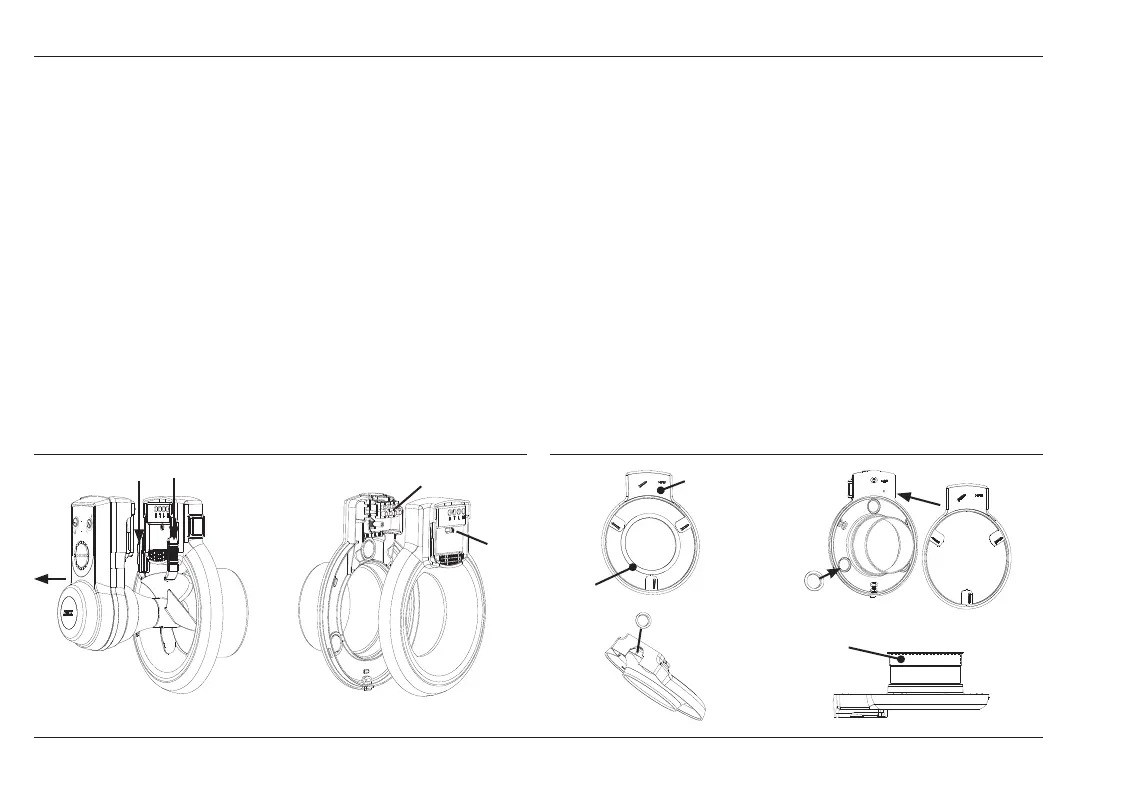

Ta motorenheten ut av rammen ved å trykke begge låsknappene mot
midten/sentrum (A1). Løsne deretter motorenheten (A2).
Ta bort dekselet fra rammen ved å løsne skruen (B1). Koblingssplinten
sitter inni dekselet (B2). Legg den vekk så lenge, til rammen er installert
mot underlaget.
Montér pakningen og kabelgjennomføringen
Vedlagt i esken ligger tre deler; pakning (C1) og mansjett (C2).
Ta disse fra hverandre.
Montér pakningen (D1), og sjekk at pakningen også fungerer som en
gjennomføring for skruene. Ved skjult tilkobling monteres kabelgjennom-
føringen i en av de tre utslags.åpningene (D2).
Bruk kabelgjennomføringen også ved synlig tilkobling. En brytdel i
dekselet tas bort (se gur E).
Mansjetten er beregnet benyttet for tetning ved takmontasje, Ø 100 rør
(se gur F).
A1
A2
C1
C2
D2
D1
F
E
