För installatören – SE
5
Bruks- och monteringsanvisning

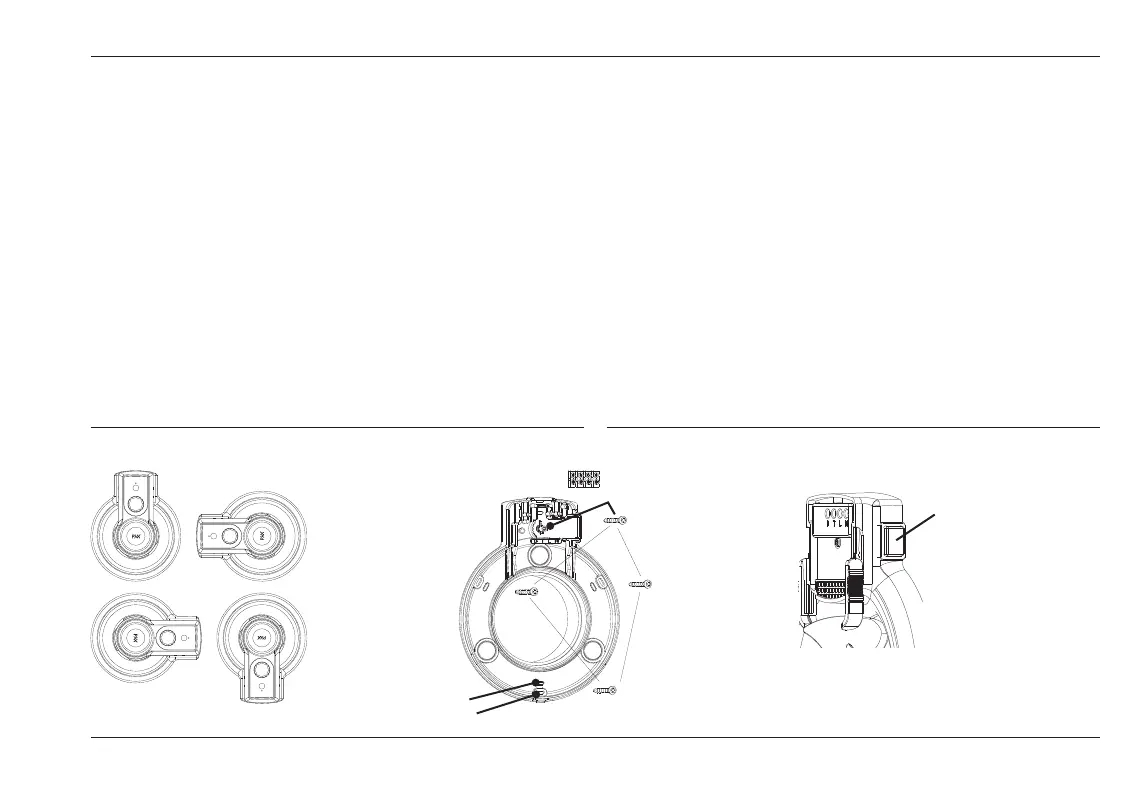

Montering av ramdel mot underlag
Fläkten kan placeras i valfri position (G)
Fäst ramdelen mot underlaget med de fyra skruvarna. De inre hålen
(H1) har samma hålbild som äktarna i Pax 200-serien, vilket underlättar
ett byte till en Pax Passad. De yttre hålen (H2) används om kanalstorlek
begränsar utrymmet för en stabil infästning.
Vid bristfälligt utrymme för skruvinfästning, rekommenderas montage av
Pax täckplatta eller Pax distansram.
Glöm inte skruven under kopplingsplinten (H3). Den används för att plan-
justera äkten mot underlaget så att vingen centreras i ramstycket.
Inkoppling (elanslutning)
Enligt standarden för hushållsprodukter, EN 60335-1, ska dessa kunna
brytas från elnätet. Ett sätt är att använda Pax allpolig brytare (M).
Till Pax Passad 00, 30 och 31 nns tillbehöret Pax allpolig brytare (8104-3)
för eftermontage.
Vid alla elarbeten på produkten måste inkommande spänning brytas.
Fläkten är avsedd för 230V AC, 50Hz. Dubbelisolerad, ska ej skyddjordas.
På följande sidor visas kopplingsschema för respektive modell.
H3
H2
H1
M
G
