För installatören – SE
7
Bruks- och monteringsanvisning

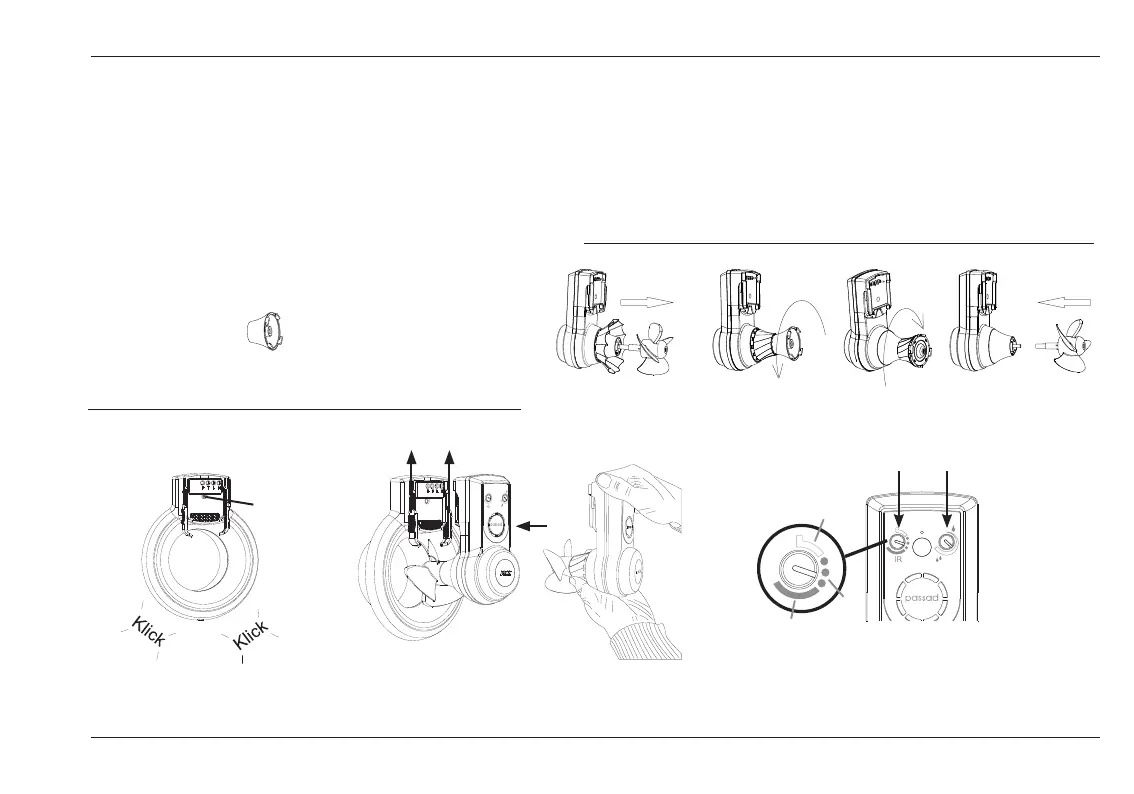

Montering av kåpa och motorenhet
Montera tillbaka kåpan på ramdelen. Var noga med att kåpan ”klickar” i
ordentligt när den monteras på ramdelen. Drag fast skruven (J).
Sätt tillbaka motorenheten i ramstycket (K1).
Lås motorenheten genom att skjuta upp de båda låsknapparna (K2).
OBS! Om äkten är utrustad med kallrasspjäll måste spjällbladen
hållas in vid återmontering i ramstycket för att undvika kollisionsrisk
med låsknapparna, se gur K3.
Om äkten Passad 31 ansluts till självdragskanal i tak (se sidan 3),
måste kallrasspjället tas bort och bytas ut mot tillbehöret
PAX passad noskona. (gur A - D)
OBS! Ett kallrasspjäll är direkt skadligt om äkten monteras i
ventilationskanal med naturligt självdrag.
Fläktens funktioner
Pax Passad 30 och 31: Prova närvarosensorn genom att vrida reglaget
(L3) medurs så att äkten startar (läge 1), vrid därefter moturs till ändläge så
att äkten stannar (läge 3). Prova fuktsensorn genom att först vrida regla-
get (L4) medurs tills äkten startar, vrid därefter sakta moturs tills äkten
stannar. Lämna inställningen i detta läge. Vrid närvarosensorns reglage
medurs till önskat driftläge (L3).
J
K1
K2
K3
L3 L4
3
2
1
Passad 30 och 31
A B C D
