5
Benutzen Sie einen flachen Schraubendreher und entfernen Sie die Halterung (2a). Drücken Sie die Kappe an
und drehen Sie sie mit Linksdrehung heraus, dann nehmen Sie sie heraus. Die durchgebrannte Sicherung fällt
aus der Halterung. Tauschen Sie sie gegen eine gleichwertige Sicherung aus, wie oben beschrieben. Setzen
Sie die Sicherungshalterung wieder ein, drücken Sie die Kappe an und drehen Sie nach rechts. Bevor Sie das
IEC-Netzkabel wieder anschließen vergewissern Sie sich, dass der Ein-/Ausschalter auf OFF steht, damit ein
vorübergehender Kontakt des IEC-Netzkabels während des Anschließens Verstärker oder Sicherung nicht
übermäßig belastet. Schließen Sie nun das IEC-Netzkabel wieder an und schalten Sie das Gerät mit dem Ein-/
Ausschalter ein.
ON/OFF SWITCH
Dieser Kippschalter versorgt den PV
®
1015D, wenn er auf ON steht.
SPEAKER OUT JACK
Diese Buchse erlaubt den Anschluss eines Full-Range passiven (unversorgten) Lautsprechers am internen
Verstärker des PV 1015D, solange die Impedanz nicht unter 8 Ohm ist und eine ähnliche Empfindlichkeit wie das
PV 1015D Lautsprechersystem hat. Idealerweise ist dieser Lautsprecher das passive Modell PV 1015, es können
jedoch auch andere passive Full-Range-Lautsprecher mit 8 Ohm mit einer Nenn-Empfindlichkeit von etwa 95 dB
benutzt werden. Dieses zusätzliche Lautsprechersystem kann die Abdeckung des Veranstaltungsortes erhöhen.
Der Lautstärkepegel dieses zusätzlichen Lautsprechers wird gleichzeitig mit der Lautstärke des PV 1015D
geregelt, daher ist die Benutzung eines Lautsprechersystems mit ähnlicher Empfindlichkeit notwendig.
Der Ausgang kann ebenfalls zur Versorgung eines passiven Subwoofers mit 8 Ohm Impedanz mit integriertem
Hochfrequenzfilter benutzt werden, wie beispielsweise der PV 118 Sub.

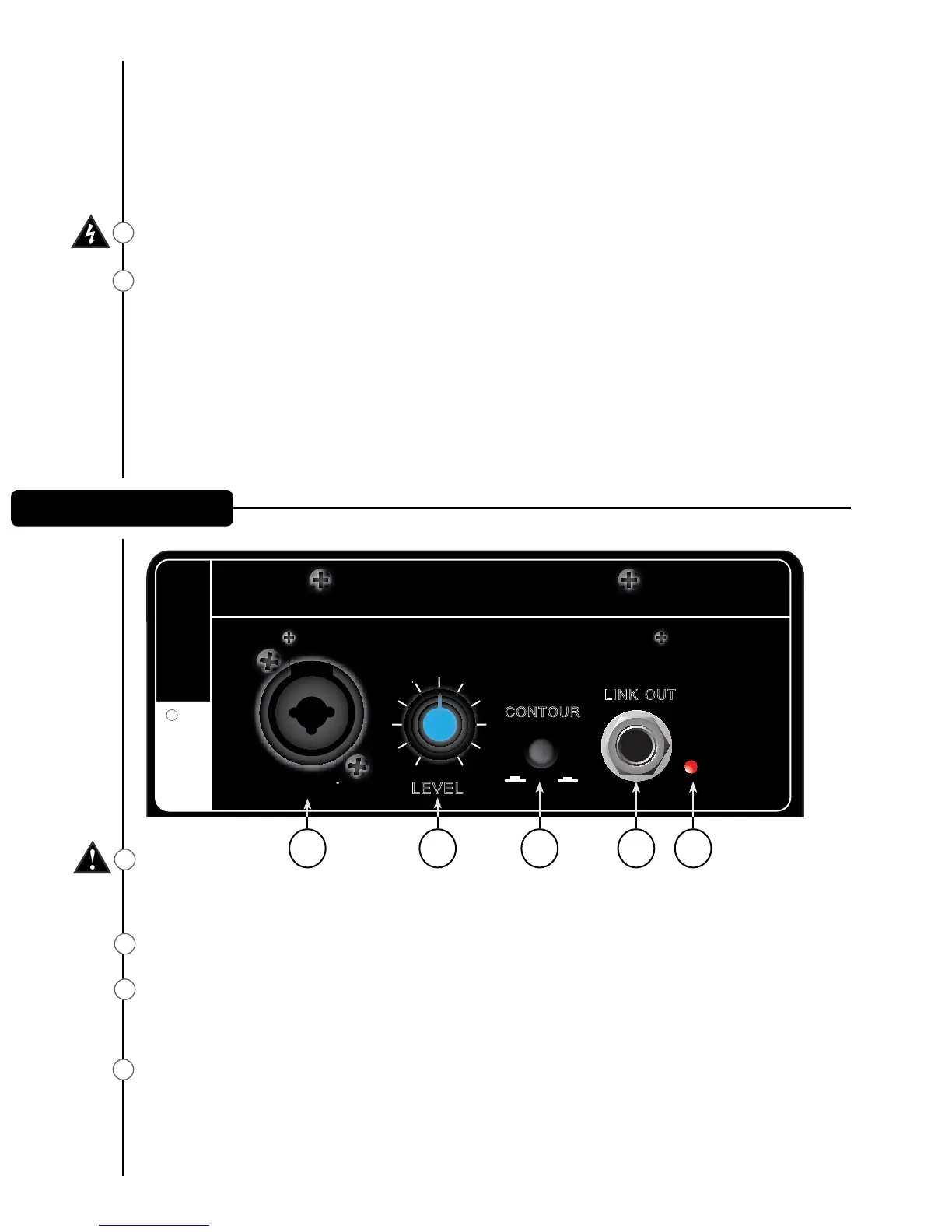

INPUT JACK
Der Line-Level-Eingang ist symmetrisch und mit mittlerer Impedanz. Die Buchse (5) ist eine
Kombi-Klinkenbuchse XLR und 1/4” TRS und kann mit einem symmetrischen oder asymmetrischen
Eingangssignal belegt werden.
LEVEL
Steuert die Verstärkung (Lautstärke) des Eingangs (5) des aktiven Lautsprechersystems.
CONTOUR SWITCH
Der Konturumschalter bietet eine geringe Verstärkung der Frequenzextreme, sodass eine Wiedergabe mit
geringer Lautstärke angenehmer ist. Benutzen Sie den Konturumschalter nicht, wenn die Wiedergabe laut ist, in
diesem Fall benötigen Sie die Verstärkung nicht.
LINK OUT
Link Out ist eine 1/4” Klinke zur Verbindung mehrerer PV 1015D in Reihe. In diesem Fall verbinden Sie Link Out mit
der 1/4” Klinke MIC/LINE (5) des nächsten PV 1015D in der Reihe der PV-Lautsprecher. Individuelle Lautsprecher
können mit ihrem eigenen Lautstärkeregler (6) eingestellt werden. Dieser Ausgang kann ebenfalls zur Versorgung
eines aktiven Subwoofers, beispielsweise PV 118D Sub, benutzt werden. Stellen Sie die Lautstärke des PV 118D
Sub auf einen Pegel entsprechend dem Ausgang des PV 1015D ein.
3
4
8
5
L
I
N
K
O
U
T
L
E
V
E
L
1015D
PV
OFF
ON
0 10
1
2
3
4
5
6
7
8
9
R
C
O
N
T
O
U
R
POWER
CLIP
INPUT
V
O
LTA
G
E S
ELEC
TO
R
FULL RANGE SPEAKER OUT
8 OHMS MAX POWER
400W PROGRAM
1
0
0
-1
2
0
V
5
x
2
0
m
m
FU
S
E IN
B
O
TTO
M
C
A
V
ITY
2
2
0
-2
40
V
O
N
P
O
W
E
R
D
e
s
i
g
n
e
d
a
n
d
E
n
g
i
n
e
e
r
e
d
i
n
U
.
S
.
A
.
M
a
d
e
i
n
C
h
i
n
a
A
P
R
O
D
U
C
T
O
F
P
E
A
V
E
Y
E
L
E
C
T
R
O
N
I
C
S
C
O
R
P
.
DO NOT CHANGE SWITCH WHILE UNIT IS ON!
UNPLUG AC CORD AND SEE MANUAL FOR
PROPER OPERATION. CHANGE FUSE SIZE.
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions:(1)this device may not cause
harmful interference,and (2) this device must accept anyinterference
received,including interference that may cause undesisred operation.
WARNING:
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK THIS APPARATU S
SHOULD NOT BE EXPOSED TO RAIN OR MOISTURE AND OBJECTS FILLED WITH LIQUIDS
SUCH AS VASES SHOULD NOT BE PLACED ON THIS APPARATUS TO PREVENT THE RISK
OF FIRE HAZARD REPLACE WITH SAME TYPE 250 VOLT FUSE
.
.
..
.
AVIS:
DANS LE BUT DE REDUIRE LES RISQUESDINCENDIE OU DE DECHARGE
AUCUN OBJET REMPLI DE LIQUIDE TEL QU UN VASE NE DOIT ETRE POSE SUR CELUI CI
REMPLACER PAR UNFUSIBLE DE MEME TYPE ET DE 250 VOLTS
...
.
,
,
,
ELECTRIQUE CET APPAREIL NE DOIT PAS ETRE EXPOSEALA PLUIE OUALHUMIDITE ET.
-
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
AVIS:
RISQUE DE CHOC ELECTRIQE
NE PAS OUVRIR
100-120V /220-240V 50/60Hz
370WATTS
AC CORD
100-120V
fuse T6.3AL 250V=
220-240V
fuse T3.15AL 250V=
