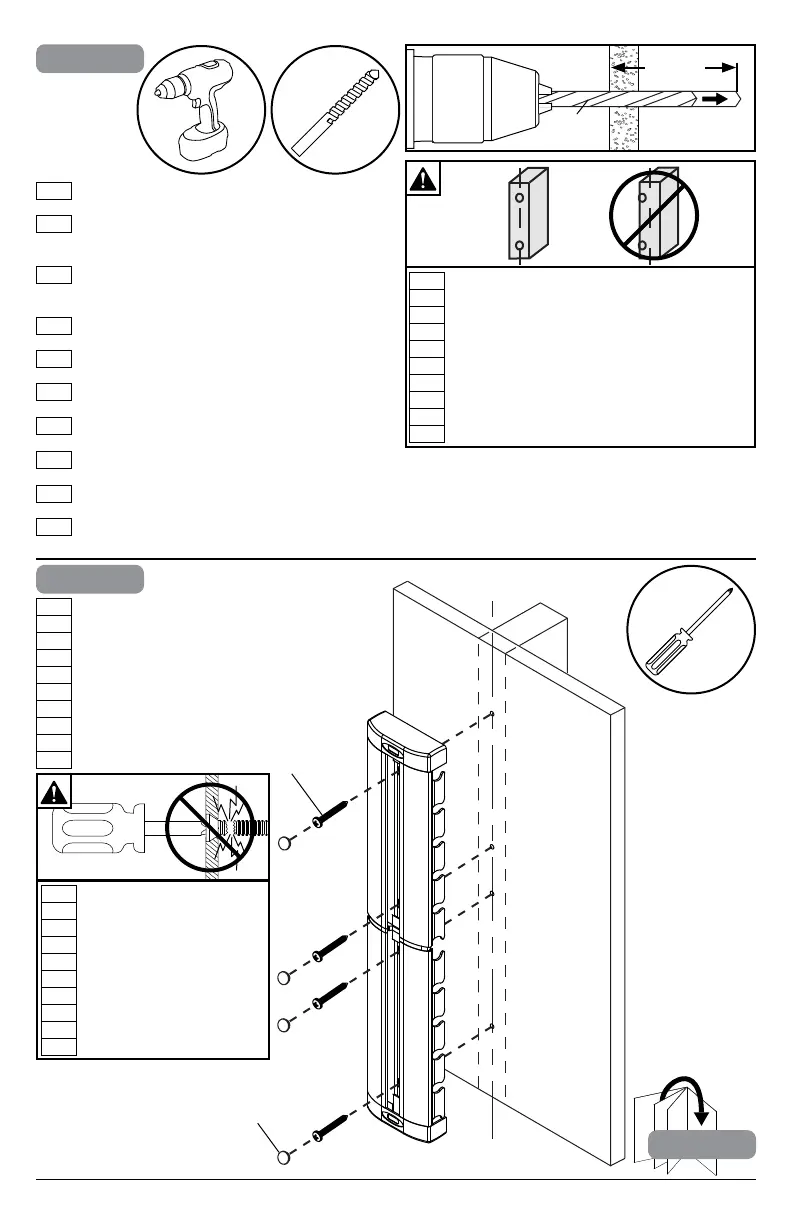

peerless-AV ESHV30 - Wood Stud Wall Installation Details; Drilling Mounting Holes into Studs; Leveling and Installing Wallplate

10
2011-01-21 #:083-9014-3 (2018-02-26)
2a-3
2a-4
Mounting hole must center on stud.
El oricio debe quedar centrado en el montante.
Le trou doit être centré sur le montant.
Das Loch muss am Ständer zentriert sein.
Boorgat moet midden op de balk liggen.
Il foro trapanato deve centrarsi sul montante.
Vyvrtaný otvor musí být v středě stěny.
Vyvŕtaný otvor musí byť v strede steny.
O furo tem de ser perfurado no centro da escora.
Açılan delik direğin tam merkezinde olmalıdır.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
1/8"
(3mm)
Drill mounting holes into supporting surface
(2" (51mm) minimum depth required).
Taladre los agujeros de montaje en la supercie
de apoyo; se requiere una profundidad mínima de
2" (51mm).
Percez les trous de xation dans la surface
de support, une profondeur minimale de
2 po (51mm) est requise.
Bohren Sie Montagelöcher in die Montageäche;
Mindesttiefe von 51mm (2 Zoll) erforderlich.
Boor montagegaten in het ondersteunende
oppervlak met een diepte van ten minste 51mm.
Trapanare I fori di sostegno nella supercie di
supporto; profondità minima richiesta 51mm (2").
Vyvrtejte montážní otvory do nosné plochy,
minimální požadovaná hloubka je 51mm (2").
Navŕtajte montážne otvory do nosnej plochy,
minimálna vyžadovaná hĺbka je 51mm (2").
Perfure os furos de montagem na superfície de
apoio, 51mm de profundidade mínima necessária.
Montaj deliklerini destekleyici yüzeye delin,
51mm (2 inç) minimum derinlik gereklidir.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
2"
(51mm)
1/8"
(3mm)
C (4)
H (4)
Install using wood screws provided.
Nivele e instale.
Mettez à niveau et procédez au montage.
Waagerecht ausrichten und anbringen.
Installeer de schroeven waterpas.
Livella e installa.
Vyrovnejte a namontujte.
Vyrovnajte a namontujte.
Nivelar e instalar.
Dengeleyin ve takın.
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
Maximum 80 in. • lb (9 N.M.).
Máxima 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Maximaal 80 in. • lb (9 N.M.).
Massima 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Maximum 80 in. • lb (9 N.M.).
Máxima 80 in. • lb (9 N.M.).
Maksimum 80 in. • lb (9 N.M.).
ENG
ESP
FRN
DEU
NEL
ITL
ČEŠ
SLK
POR
TÜR
3-1
