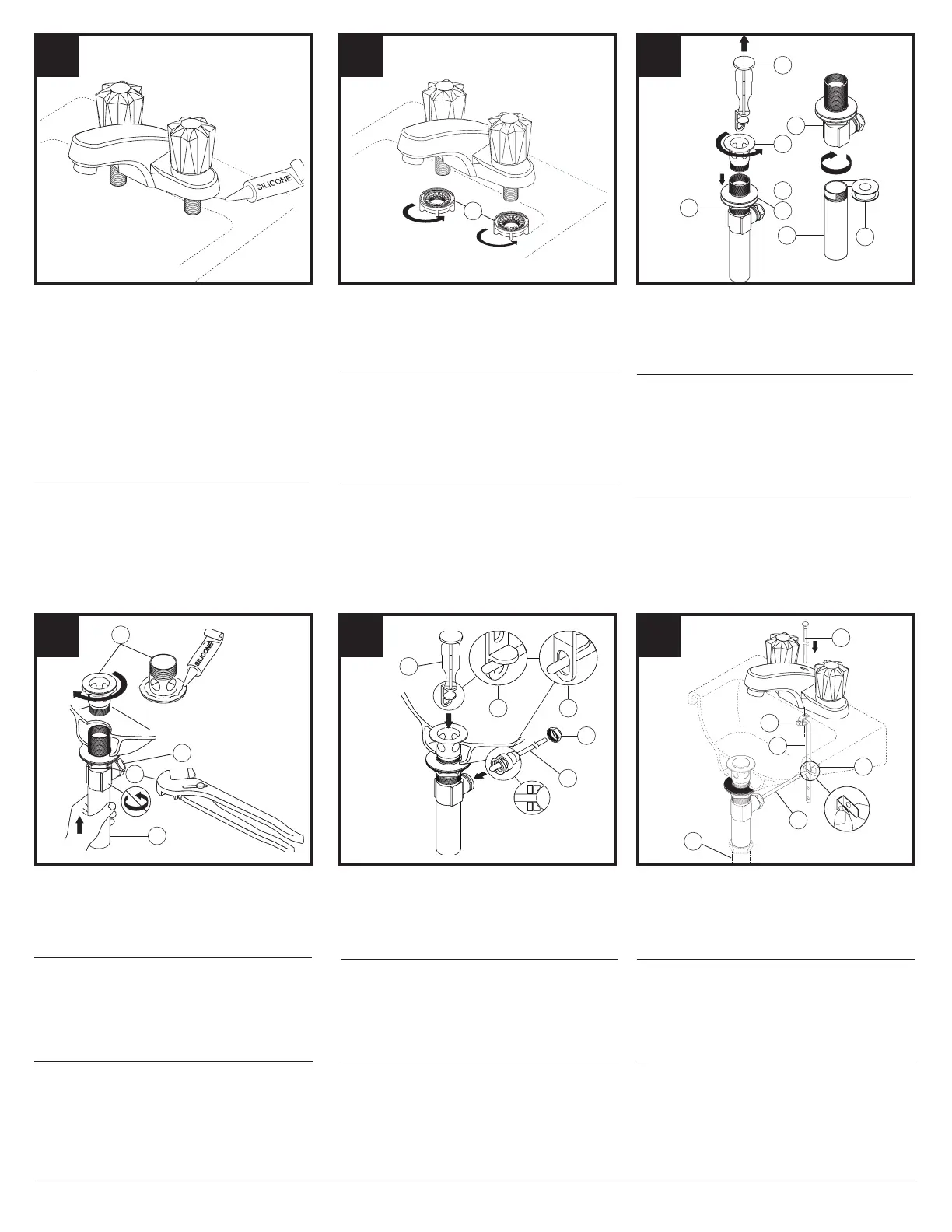

SHUT OFF WATER SUPPLIES. Remove old faucet.
Place new faucet on sink. Be sure to use a silicone
based sealant between undercover plate & sink
surface.
Apply silicone to underside of ange (1). Insert body
(2) into sink. Screw ange (1) into body (2). Pivot hole
(3) must face faucet. Pull assembly down rmly and
hold in place. DO NOT TWIST. Tighten nut, washer &
gasket (4), clean off excess silicone.
Remove pivot nut (1). Install horizontal rod (2) and
stopper (3) as removable (4) or non-removable (5).
Hand tighten pivot nut (1).
Metal Pop-up
Remove stopper (1) and ange (2). Screw nut (3) all
the way down. Push washer (4) and gasket (5) down.
Remove tailpiece (6) from body (7), add Plumber tape
(8), replace tailpiece.
Attach horizontal rod (1) to strap (2) using clip (3).
Insert lift rod (4) into strap and tighten screw (5).
Connect assembly to drain (6).
Quite la tuerca del pivote (1). Instale la barra horizontal (2)
y el tapón (3) como desmontable (4) o jo (5). Apriete la
tuerca mano (1).
Desagüe Automático de Metal
Quite el tapón (1) y el reborde (2). Atornille la tuerca (3)
completamente hasta abajo. Empuje la arandela/roldana
(4) y el (5) hacia abajo. Quite el tubo de cola (6) del
cuerpo (7), aplique cinta para plomero (8), coloque otra
vez el tubo de cola.
Una la barra horizontal (1) a la barra chata (2) utilizando
el gancho (3). Introduzca la barra de alzar (4) dentro
de la barra chata de articulación y apriete el tornillo (5).
Conecte el ensamble al desagüe (6).
Enlevez l’écrou du pivot (1). Installez la tige horizontale
(2) et la bonde (3) de manière que la bonde soit
amovible (4) ou non amovible (5). Serrez l’écrou (1) du
pivot à la main.
Renvoi Mécanique en Métal
Enlevez la bonde (1) et la collerette (2). Serrez l’écrou
(3) pour le faire descendre complète- ment. Poussez
la rondelle (4) et le joint (5) vers le bas. Enlevez le
raccord droit de vidange (6) du corps (7), appliquez du
ruban de plomberie (8), puis remettez raccord droit en
place.
Fixez la tige horizontale (1) au feuillard (2) à l’aide
de l’agrafe (3). Installez la tige de manoeuvre (4) et
serrez la vis (5). Fixez l’ensemble au renvoi (6).
CIERRE LOS SUMINISTROS DE AGUA. ¡Quite la
llave vieja! Coloque el empaque in la parte inferior de
la llave. Asegúrese de aplicar un sellador con base de
silicona entre la placo de la llave y el lavamanos.
Aplique silicón a la parte interior del reborde (1).
Inserte el cuerpo (2) en el lavamanos. Atornille el
reborde (1) en el cuerpo (2). El pivote (3) debe de
estar de frente a la llave. Hale el ensamble hacia
abajo rmemente y sujételo en sitio. NO LO GIRE.
Apriete la tuerca/ arandela/ empaque (4), limpie el
exceso de silicón.
INTERROMPEZ L’ARRIVÉE D’EAU. Déposez le
vieux robinet! Placez le robinet neuf sur l’évier. Prenez
soin d’appliquer un cordon de composé d’étanchéité
à la silicone entre la plaque inférieure et la surface de
l’évier.
Appliquez du composé à la silicone sous la collerette
(1). Introduisez le corps (2) dans le lavabo, puis
vissez la collerette (1) dans le corps (2). Le pivot (3)
doit faire face au robinet. Tirez l’ensemble vers le
bas fermement er maintenez- le en place. PRENEZ
GARDE DE LE TORDRE. Serrez l’écrou contre la
rondelle et le joint, puis enlevez le surplus de composé
à la silicone (4).
1
2
5
4
3
6
8
7
4
2
3
1
3
4
4
5
3
1
6
2
5
1
2
1
Secure faucet to sink using locknuts (1) provided and
hand-tighten. No wrench is required. For metal pop-
up installation refer to steps 3-6; for plastic pop-up
installation refer to steps 7-10.
For models with no pop-up,proceed to step 11.
Fije la llave al lavamanos con las contratuercas (1)
proporcionadas y a
priete a mano. No se requiere llave
inglesa.
NOTA: Consulte con los pasos 3-6 para la
instalación del desagüe automático o los pasos 7-10 para
la instalación del desagüe plástico automático. Para los
modelossin desagüe automático, continúe con el paso 11.
Fixez le robinet à l’évier à l’aide des écrous autofreinés
(1) fournis et serrez-les à la main. Aucune clé n'est
requise.
NOTE : Pour installer un renvoi mécanique
en métal, consultez les étapes 3 à 6; pour installer un
renvoi mécanique en plastique, consultez les étapes
7 à 10. S’il s’agitd’un modèle sans renvoi mécanique,
allez àl’étape 11.
