87967 Rev. E
5
TUB SPOUT INSTALLATION
NOTICE
• Do not use PEX tubing for tub spout drop.
• Do not connect deck mount spouts to in-wall valves.
• Do not use hand showers connected in lieu of a tub spout to a tub/shower valve.

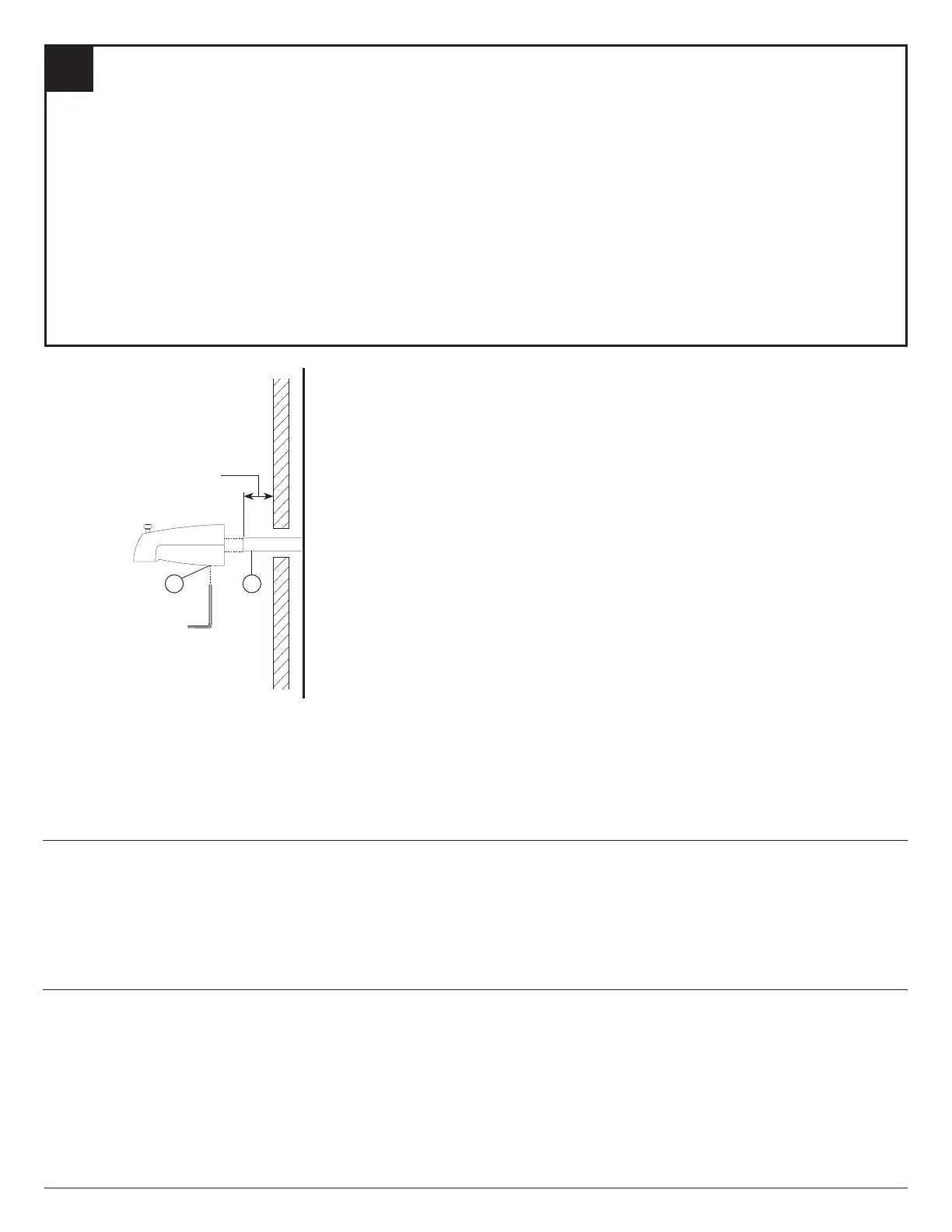

SLIP-ON INSTALLATION:
The copper tube (1) must be 1/2” nominal copper.
If it is necessary to cut the copper tube, the end must be
chamfered free of burrs to prevent cutting or nicking o-ring inside
the spout.
a. Slide spout over copper tube ush with the nished tub or wall
surface.
b. Tighten set screw (1), but do not overtighten.
INSTALACIÓN DEL SURTIDOR DE LA BAÑERA
AVISO
• No use la tuería PEX como tuería entre la válvula y el surtidor de la añera.
• No conecte los surtidores para las instalaciones en las rizontales en las válvulas dentro de las paredes.
• No use ras de mano en vez de un surra conectado a una vrra.
INSTALACIÓN DESLIZABLE:
El tubo de cobre (1) debe ser de cobre nominal de 1/2". Si
es necesario cortar el tubo de cobre, el extremo debe estar
biselado sin rebabas para evitar cortar o mellar la junta tórica
dentro del tubo.
a. Deslice el surtidor sobre el tubo de cobre al ras con la
supercie de la bañera terminada o la pared.
b. Apriete el tornillo (1), pero no demasiado.
INSTALLATION DU BEC DE BAIGNOIRE
AVIS
• N’utilisez pas de tube PEX pour raccorder le bec.
• Ne raccordez pas à une soupape murale à un ecc onçu pour être monté sur une plage.
• Ne raccordez pas une douche à main à la sortie d’un roinet de bainoire - douche prévue pour un bec de baignoire.
INSTALLATION DU BEC ENFICHABLE:
Le tuyau de cuivre (1) doit être d’un diamètre nominal de
1/2 po. S’il est nécessaire de sectionner le tube de cuivre,
biseautez l’extrémité pour enlever les ébarbures an d’éviter
qu’elles endommagent le joint torique à l’intérieur du bec.
a. Glissez le bec sur le tube de cuivre jusqu’à ce qu’il soit appuyé
contre la surface de la baignoire ou du mur ni.
b. Serrez la vis de calage (1) en prenant garde de serrer
excessivement.
SLIP-ON
DESLIZABLE
BEC ENFICHABLE
12
1 1/4" (31.75 mm)
- 2" (50.8 mm)
3
