Fuse
Speaker
BridgedBridged
CH4 CH3 CH2 CH1
Power
REMGND +12V
Protect
Hi Input
Low Input
Gain
Min Max
Min Max
0dB 18dB
0dB 18dB
Bass Boost
50Hz 500Hz
50Hz 500Hz
FLAT
X-OVER
50Hz 1KHz
50Hz 1KHz
Remote
CH3/CH4
CH1/CH2
LPF HPF
LPF HPF
Gain
Bass Boost
X-OVER
FLAT
CH1
CH2
CH4 CH3 CH2 CH1
CH4 CH3 CH2 CH1
CH1/CH2
CH3/CH4
[CH3/CH4]
4CH 2CH
CH3
CH4
Power
3
1
2
4
5
6

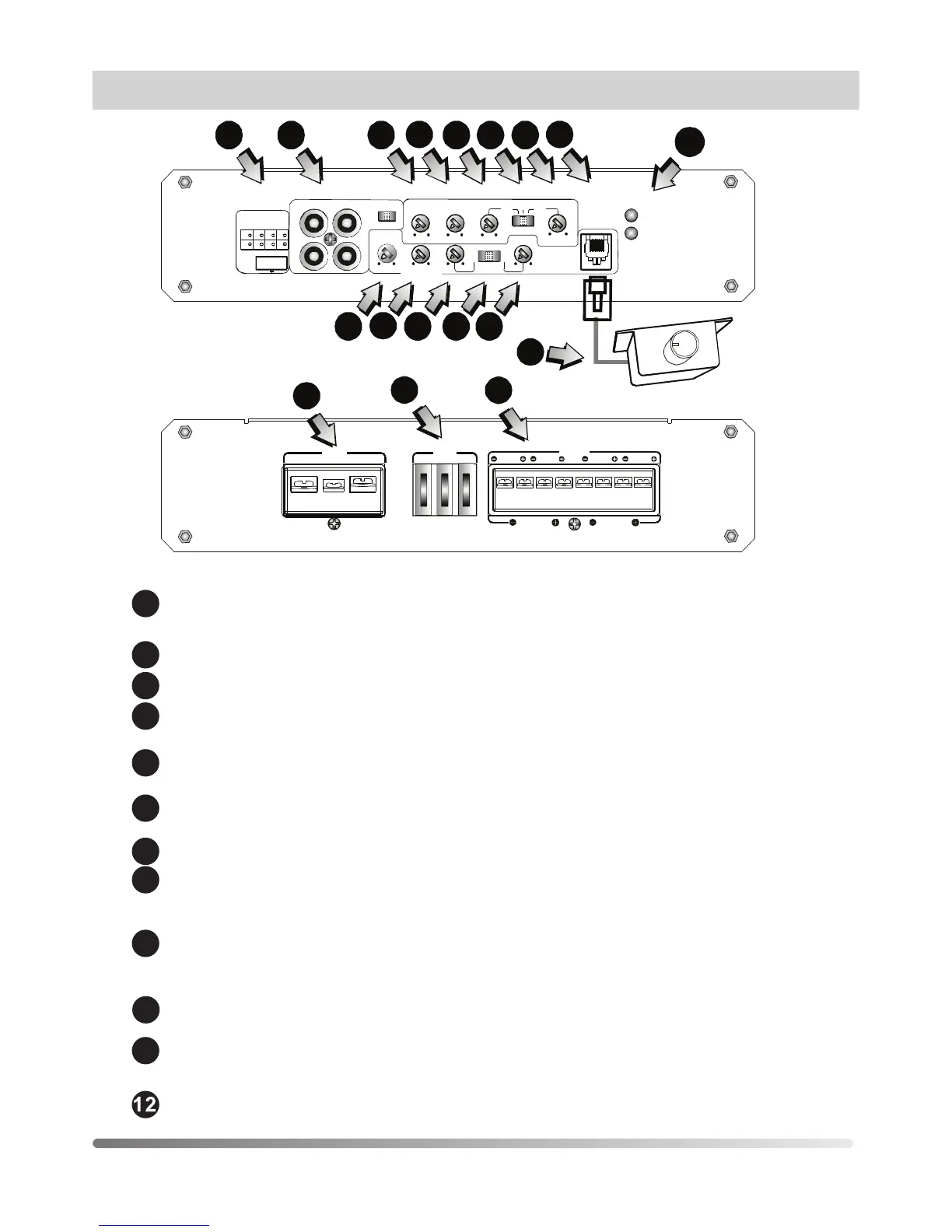

INTRARE LOW LEVEL Canalele stanga (L) si dreapta (R) de intrare ale
amplificatorului. Iesirile pre-amplificate unei surse (unitatea centrala, CD player,
Dat) sau ale unui filtru electronic extern trebuie s¹ fie conectate la acestea.
INTRARE HIGH LEVEL Terminalul de contact de HIGHT LEVEL
CASTIG Buton pentru reglarea volumului.
X-OVER Comutatoare optionale pentru filtre semnal: inalta (HPF), trece-banda
(FLAT) sau joasa (LPF).
HPF Buton reglare frecventa inalta de trecere
(interval de reglaj intre 45Hz si 300Hz).
LPF Buton reglare frecventa trecere joasa
(interval de reglaj intre 45Hz si 300Hz).
BASS BOOTS Comutatoare optionale pentru 0dB/+6dB/+12dB.
INTRARE PENTRU TELECOMANDA Pentru conectarea la telecomanda, care ajuta la
controlul bass-ului. Rotiti butonul pentru amplificare BASS la 0dB inainte de folosirea
telecomenzii.
INDICATOR LUMINA Cand acest LED emite culoare albastra, inseamna ca
amplificatorul este in functiune. Cand LED-ul emite culoare rosie, inseamna ca
amplificatorul a intrat in regim de protectie.
TELECOMANDA Buton pentru controlul bass-ului (intervalul de amplificare
este cuprins intre 0dB si +12dB).
DIFUZOR Terminale conectare difuzor.
SIGURANTA Siguranta standard, trebuie sa folositi aceelasi tip
de siguranta daca cea veche trebuie inlocuita.
7
8
9
10
11
1212
INSTRUCTIUNI PENTRU FUNCTII SI CONTROL
13
