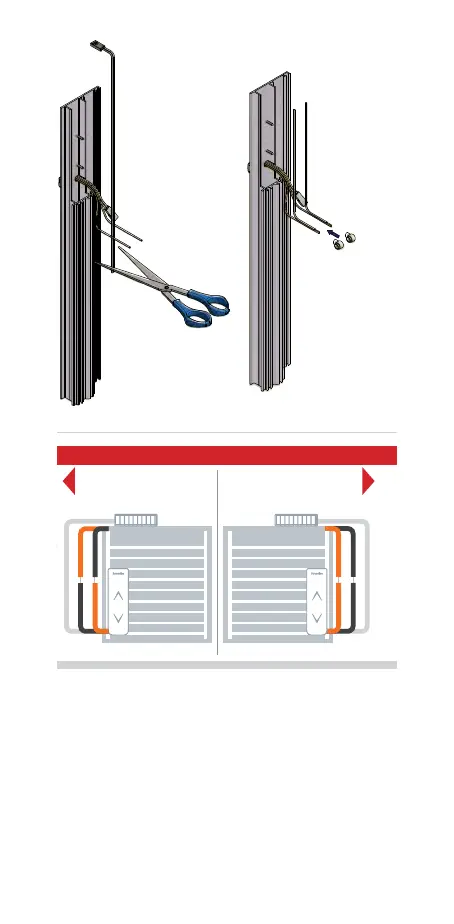

ANSCHLUSS DES MOTORS ÜBER KLEMMEN MIT
ISOLIERUNGSDURCHTRENNUNG
Die Verwendung anderer Verbindungsarten (z.B.
Schraubelemente, isolierte Klemmen, isolierte
Thermoschrumpf-Kabelverbindungen, etc.) ist nur zulässig,
wenn diese sowohl Kontakt als auch Kabelisolierung
dauerhaft herstellen.
1
K-K ( 1 : 1 )
2
3a
3c
3b
1
K K
2
3
3a
3c
7 mm
0.35 mm
²
1 mm²
Orange-Grau und Grau-Orange anschließen
Brancher orange-gris et gris-orange
Orange-Orange
und
Grau-Grau
anschließen
Brancher orange-orange et gris-gris
WARNUNG - AVERTISSEMENT
LINKS Motor/moteur GAUCHE RECHTS Motor - moteur DROIT
Grau • gris
Grau • gris
Grau • gris Grau • gris
Orange • Orange
Orange • Orange Orange • Orange
Orange • Orange
