4

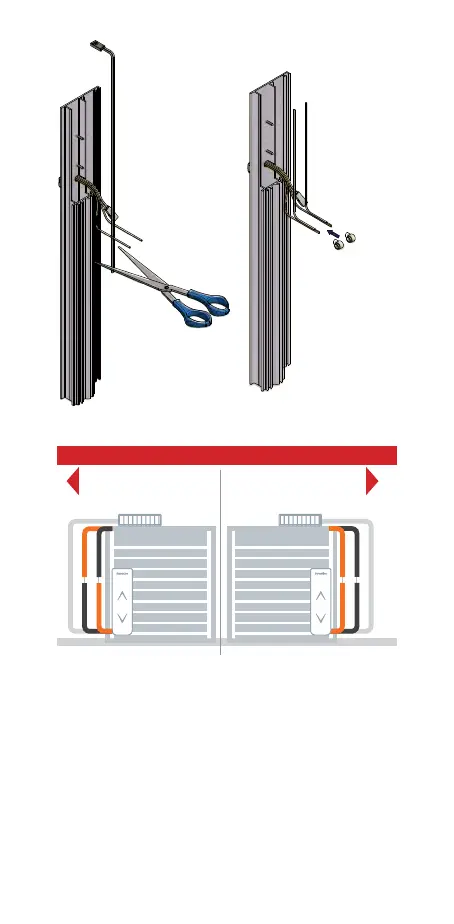

COLLEGAMENTO DEL MOTORE MEDIANTE MORSETTI A
PERFORAZIONE D’ISOLANTE
È possibile utilizzare altri tipi di connessione (morsetti
a vite, a cappuccio, giunti a crimpare, saldatura a
stagno isolata con tubo termo restringente) a patto che
1
K-K ( 1 : 1 )
2
3a
3c
3b
1
K K
2
3
3a
3c
7 mm
0.35 mm
²
1 mm²
Collegare arancio-grigio e grigio-arancio
Connect orange-grey and grey-orange
Collegare arancio-arancio e grigio-grigio
Connect orange-orange and grey-grey
ATTENZIONE - WARNING
motore SINISTRO/LEFT motor motore DESTRO - RIGHT motor
grigio • grey
grigio • grey
grigio • grey grigio • grey
arancio • orange
arancio • orange arancio • orange
arancio • orange
SL_Cartoncino supporto modulo batteria SL2775.indd 1 30/08/19 13:47
