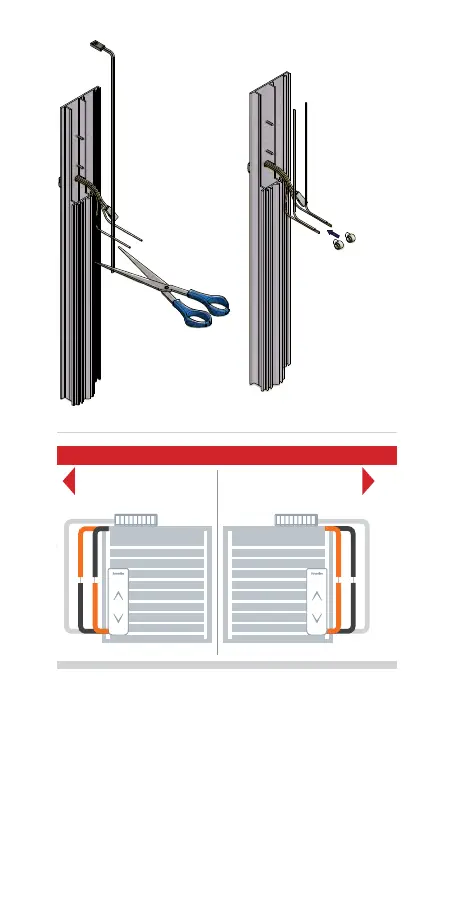

CONNEXION MOTEUR AVEC DES CLIPS À SERTISSAGE
ISOLÉ
Il est possible d’utiliser d’autres types de connexions (ex:
bornier à vis, sertissage isolé, connecteurs isolés par gaine
thermo-rétractable, etc.), à condition qu’ils garantissent un
1
K-K ( 1 : 1 )
2
3a
3c
3b
1
K K
2
3
3a
3c
7 mm
0.35 mm
²
1 mm²
Orange-Grau und Grau-Orange anschließen
Brancher orange-gris et gris-orange
Orange-Orange
und
Grau-Grau
anschließen
Brancher orange-orange et gris-gris
WARNUNG - AVERTISSEMENT
LINKS Motor/moteur GAUCHE RECHTS Motor - moteur DROIT
Grau • gris
Grau • gris
Grau • gris Grau • gris
Orange • Orange
Orange • Orange Orange • Orange
Orange • Orange
