Pepeo 912019 - Page 5

Platzierung der Fernbedienung bei Ventilatoren mit Deckenstange

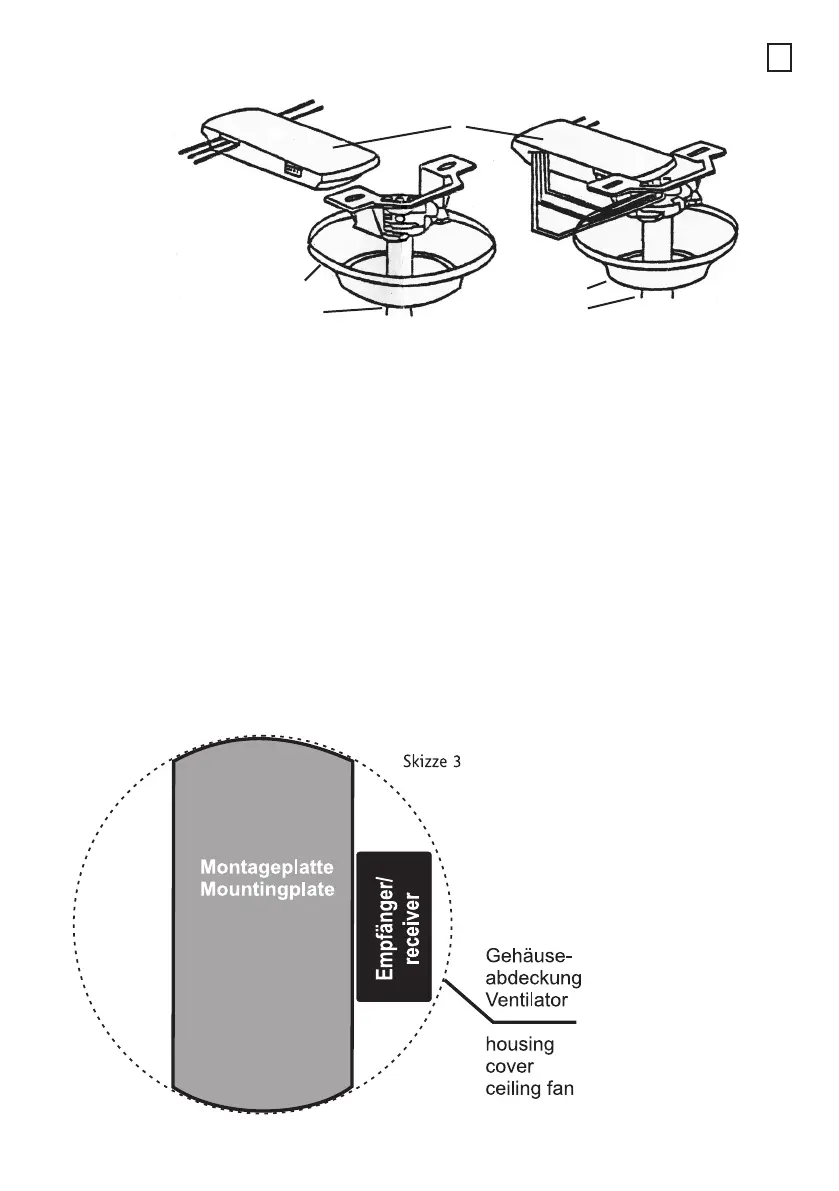

1. Montieren Sie die Empfangseinheit wie in den Skizzen1 und 2 gezeigt in die Decken-
halterung. Die Antenne wird in den Baldachin eingelegt.
2. Führen Sieden elektrischen Anschluss gem. Schema auf Seite 5 durch. Achten Sie darauf,
dasskeine Leitungen eingeklemmt oder beschädigt werden!
Falls die Leitungen L-Motor und L-Leuchte am Ventilator im Lieferzustand zusammen
geklemmt sind, müssen diese VOR Anschluss der Fernbedienung getrennt werden!
3. Montieren Sie den Baldachin des Ventilators wieder an der Deckenhalterung.
Stellen Sie sicher, dass der Zugschalter Ihres Ventilators auf höchster Stufe steht.
NachdemEinschalten der Netzspannungist Ihr Ventilator mit der Fernbedienung betriebs-
bereit.
Baldachin
Baldachin
Deckenstange
Deckenstange
Empfangseinheit
Skizze 2
Skizze 1
5
Bitte montieren Sie das Empfangsteil der Fernbedienung wie auf der nachfolgenden Skizze 3
KISA DELUXE
schematischdargestellt.
Nachdemder elektrische Anschluss erfolgt ist, kleben Sie das Empfangsteil mittels der beilie-
genden Selbstklebepunkte an die Decke. Ist dies nicht möglich, z.B. bei sehr grobemRauhputz,
so mussdieEmpfangs-
einheit mit Kabelbindern
an der Deckenmontage-
platte gegen Herabfallen
gesichert werden. Legen
Sie das Antennenkabel in
das Gehäuseein. Stellen
Sie sicher, dass der Zug-
schalter Ihres Ventilators
auf höchster Stufe steht.
Nach dem Einschalten
der Netzspannungist Ihr
Ventilator mit der Fernbe-
dienung betriebsbereit.
Platzierung der Fernbedienung bei Ventilatoren in extraflacher Bauweise, z.B. KISA DELUXEoder
FLAT
D
