DA5-IU-C
Seite 6
7. La livraison comprend
– Afficheur digital
– Etrier
– Cadre pour montage par vis, découpe d’en-
castrement 50 x 25 mm
– Cadre pour montage par étrier, découpe d’en-
castrement 50 x 25 mm
– Joint
– 1 feuille de symboles autocollants
8. Exemples
8.1 Mesure de température
Un capteur de température à caractéristiques li -
néai res (dans le cas de capteurs non linéaires, il
faut intercaler des éléments de li néa ri sa tion)
délivre 0 V à 0°C et 10 V à 80°C. La plage de
mesure sé lec tion née sera celle de 0 à 10 V. 0 V
est la valeur la plus petite à mesurer. Il faut at tri -
buer la valeur d’affichage -10 à cette valeur. De
même, la valeur la plus grande à me su rer est 10
V, à laquelle sera attribuée la valeur d’af fi cha ge
80. L’affichage est maintenant réglé en fonc tion
du capteur, et peut af fi cher toutes les va leurs
intermédiaires.
8.2 Indication de niveau
Un capteur de niveau à caractéristiques
linéaires (dans le cas de capteurs non linéaires
il faut in ter ca ler des élé ments de linéarisation)
délivre 5 mA si le réservoir est vide et 19 mA
s’il est plein. Il doit afficher 10 m
3
si le réservoir
est plein et 0 m
3
s’il est vide. La plage de me su -
re sélectionnée sera celle de 4 à 20 mA.
5 mA est la valeur la plus petite à mesurer. Il
faut attribuer la valeur d’affichage 0 à cet te
valeur. De même, la valeur la plus grande à
mesurer est 19 mA, à laquelle sera attribuée la

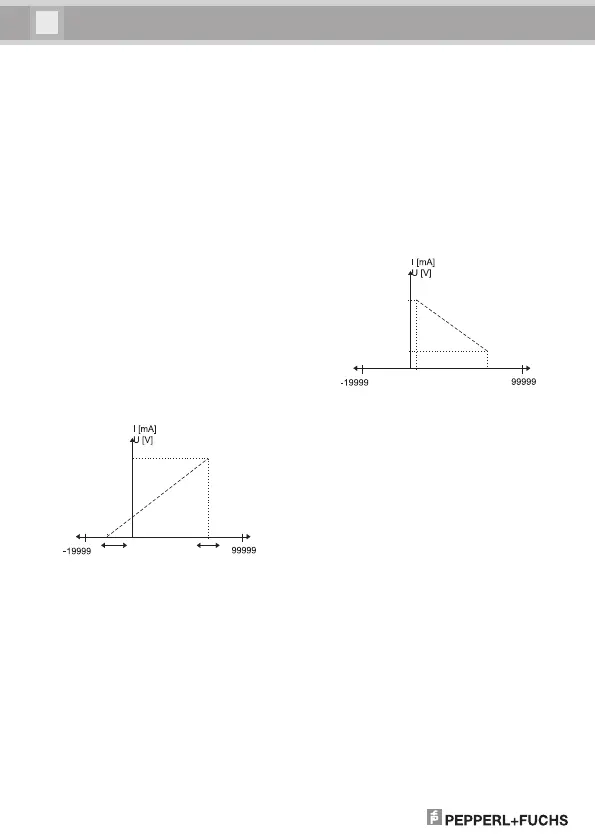

Les valeurs affichées peuvent
être déplacées librement dans
la plage d’affichage
v
aleur d’af fi cha ge 10. L’affichage est maintenant
réglé en fonction du capteur, et peut afficher
toutes les va leurs in ter mé diai res.
8.3 Quantité prélevée
Au lieu d’afficher la quantité restante, il faut affi-
cher la quantité prélevée. La plage de mesure
sélectionnée sera de nouveau celle de 4 à 20
mA. La plus petite valeur mesurée, 5 mA, se
verra at tri buer la valeur affichée 10, alors que la
valeur af fi chée 0 sera attribuée à la plus grande
valeur me su rée, 19 mA.
