CCTVSET2
V. 02 – 08/04/2015 30 ©Velleman nv
 plug-and-play bewaking op afstand via smartphone-applicaties
o Android
®
: ATVCloud
o Apple
®
(iPhone
®
, iPod
®
en iPad
®
): ATVCloud
 optioneel (niet meegelev.):
o VGA- en DVI-monitor: MONSCA5N
o router: EM4544, EM4571
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
Voorpaneel
1
IR-sensor (niet gebruikt)
3
opnameled
2
voedingsled
Achterpaneel
1
video-ingang
6
audio-ingang
2
video-uitgang
7
USB-aansluitingen
3
audio-uitgang
8
RS-485-aansluiting
4
VGA-uitgang
9
voedingsingang
5
HDMI
®
-aansluiting
10
RJ-45-aansluiting
6. Installatie
6.1 De harde schijf installeren
De digitale videorecorder (DVR) wordt volledig geïnstalleerd met harde schijf (HDD). Koppel de DVR aan het
scherm (niet meegelev.) en de router (niet meegelev.). Sluit vervolgens de DVR aan op het lichtnet.
6.2 Pictogrambeschrijving
opname actief
client-end verbinding naar kanaal
kanaal met ingesteld alarm, alarm niet geactiveerd
alarm is geactiveerd
spraakbesturing uit
spraakbesturing aan
7. Snelle bediening

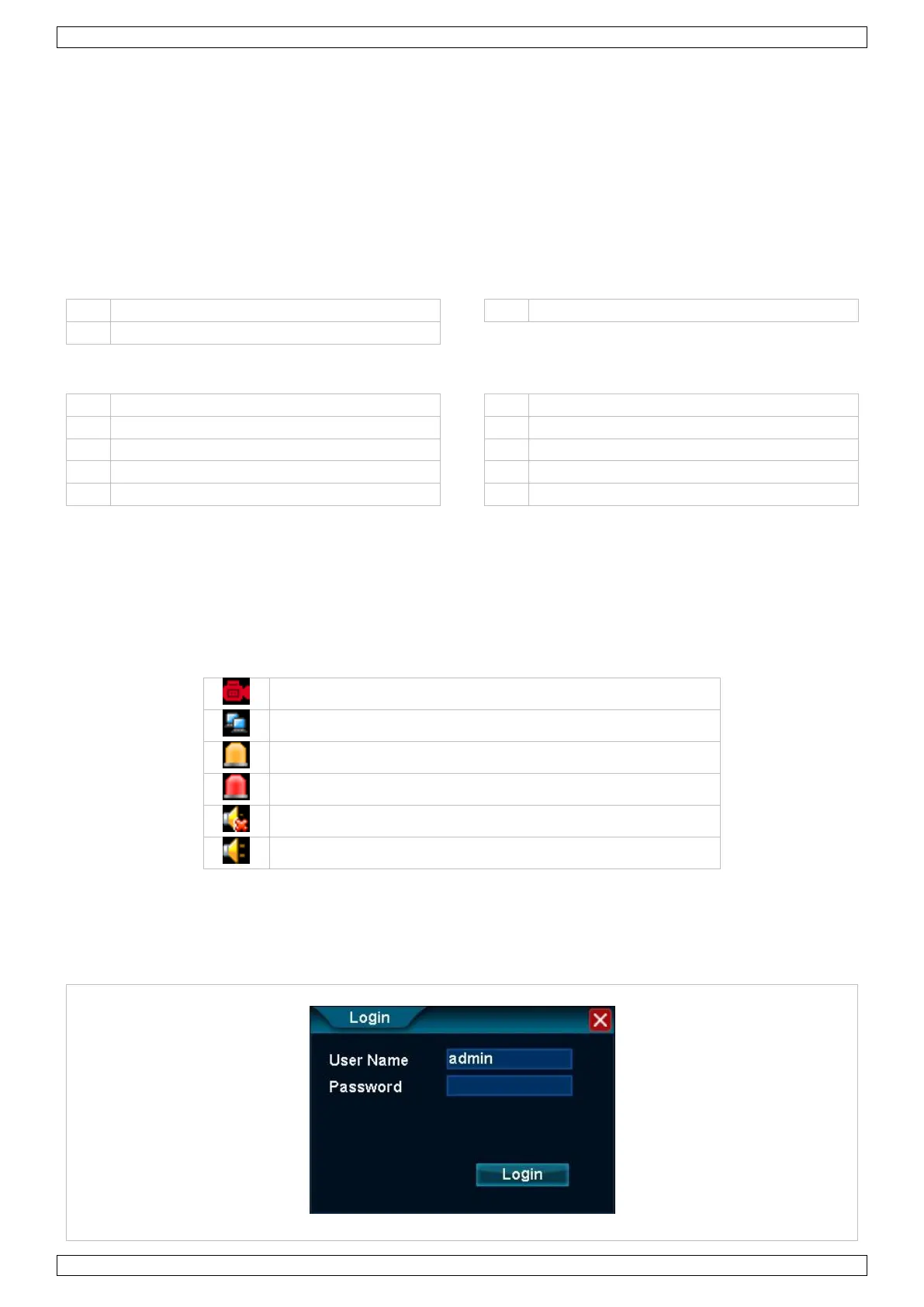

7.1 Inloggen
Na het opstarten van de DVR, verschijnt een pop-up-venster. Log in op de DVR.
